Connecter le Masimo Rainbow SET MCable
Le Masimo Rainbow SET MCable se connecte
directement au M540. Le logo figurant sur le MCa-
bles indique si vous utilisez un MCables Masimo
Rainbow SET ou Masimo SET.
Une bande de couleur sur le côté du Masimo Rain-
bow SET MCable indique les paramètres devant
être activés.
– Les champs colorés représentent les paramè-
tres déjà activés.
– Les champs marqués de la lettre « X » indiquent
les paramètres non activés.
– Les champs vident indiquent des paramètres
pouvant potentiellement être activés ultérieure-
ment.
Le MCables Masimo peut être fixé à l'arrière d'un
M540 (voir page 54).
Connecter le Masimo Rainbow SET MCable
1 Fixer le MCables (B) au connecteur bleu SpO
(A) du M540.
2 Fixer le câble intermédiaire (E, F) au connec-
teur du MCables (C).
Le capteur réutilisable SpCO (D) se connecte
directement au connecteur du MCables (C).
3 Fixer le capteur Masimo adéquat à l'extrémité
du câble intermédiaire (G). Pour de plus amples
informations sur les capteurs prenant en charge
tel ou tel paramètre, se référer à la Notice d'uti-
lisation intitulée Infinity Acute Care System –
Accessoires de monitorage.
Notice d'utilisation Infinity Acute Care System – Moniteur patient M540 SW VG2
Monitorage SpO
et Pouls CO-Ox avec Masimo SET MCables
2
2

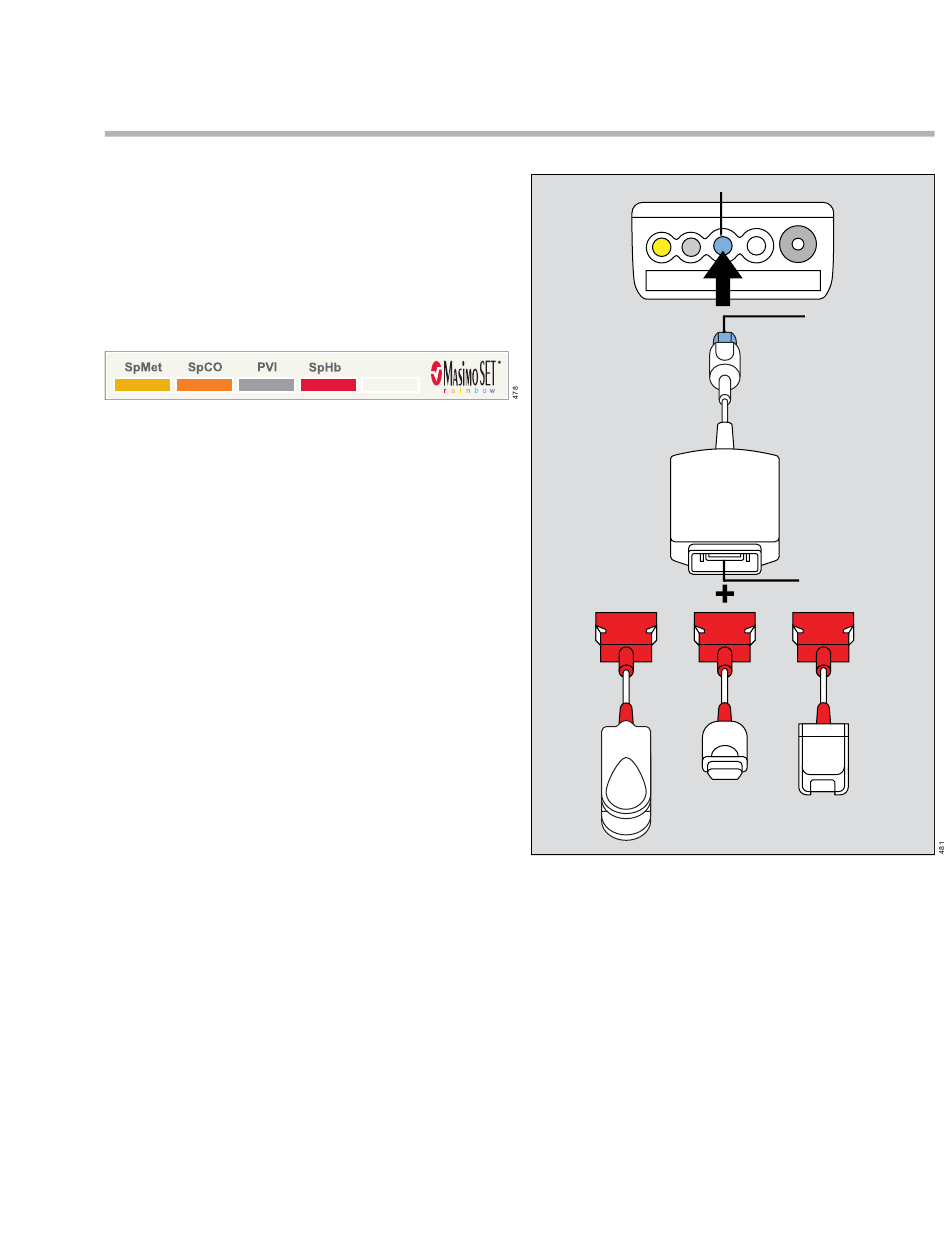

A Connecteur SpO
B Connecteur MCable
C MCable (connecteur à 20 brins)
D Capteur réutilisable SpCO – se connecte direc-
tement au connecteur (C) du MCable
E Câble intermédiaire Masimo Rainbow SET
(connecteur au MCable)
F Câble intermédiaire LNCS (connecteur au
MCable)
G Connecteur pour divers capteurs
A
E
D
G
sur le M540
2
B
C
F
G
