Installation électrique
K2
K1
1/L1
L1B
3/L2
L2B
5/L3
L3B
E
K1 Contacteur principal
K2 Contacteur de bipasse (externe)
F1
Fusibles semi-conducteurs (optionnels)
1) Pour conserver la garantie sur les thyristors, utiliser des fusibles
semi-conducteurs.

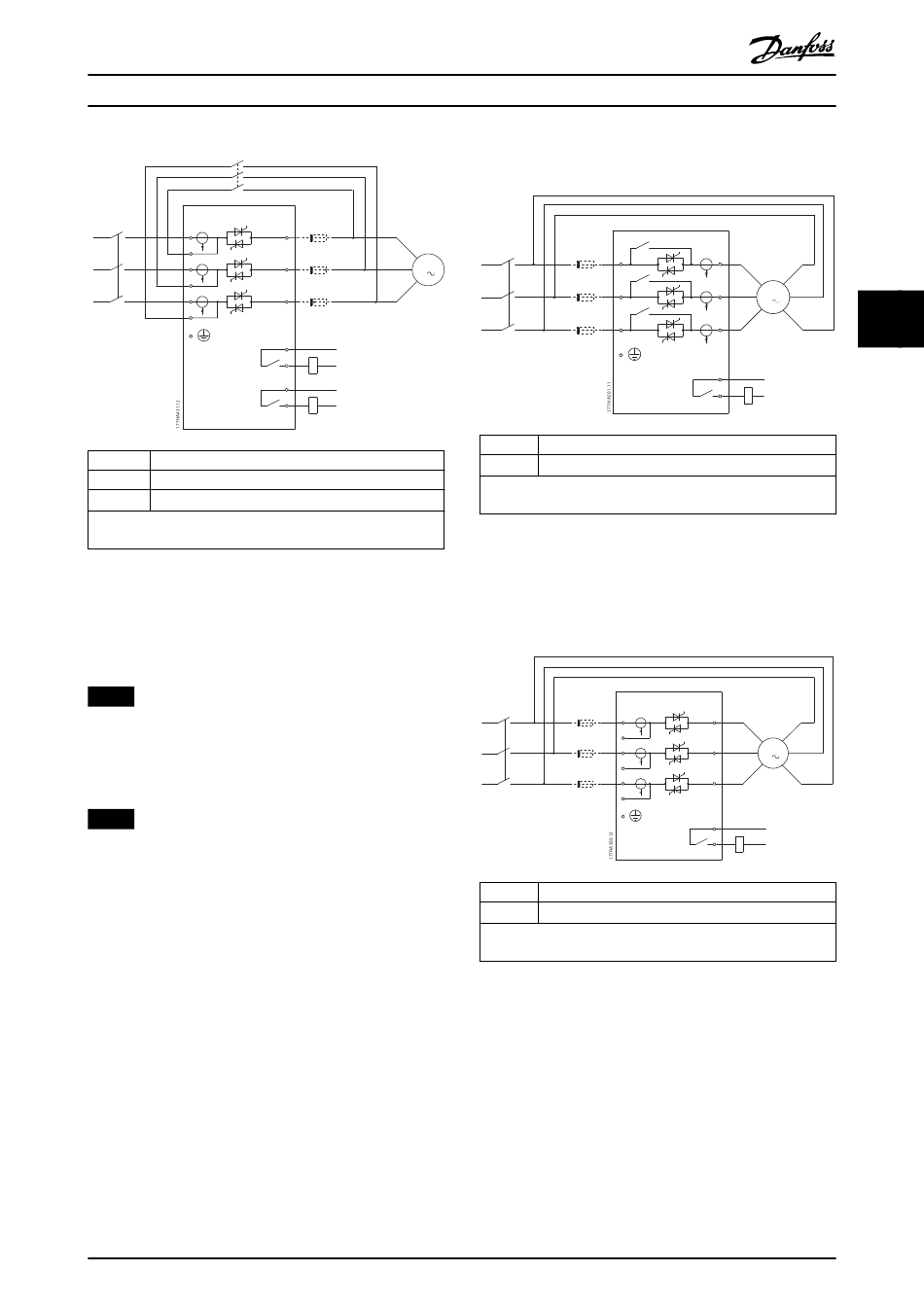

Illustration 4.12 Installation en ligne, bipasse externe,
MCD5-0360C à MCD5-1600C
4.3.3 Installation en triangle intérieur
AVIS!
®
Lors de la connexion du VLT
configuration en triangle intérieur, toujours installer un
contacteur principal ou un disjoncteur à déclencheur de
dérivation.
AVIS!
En cas de connexion en triangle intérieur, saisir le
courant de pleine charge du moteur (FLC) dans le par.
1-1 Motor FLC (courant de pleine charge du moteur). Le
MCD 500 calcule automatiquement les courants de
triangle intérieur en fonction de ces données. Le par.
15-7 Motor Connection (raccordement du moteur) est
réglé par défaut sur Auto Detect (détection automatique)
et peut être défini pour forcer le démarreur progressif
sur triangle intérieur ou en ligne.
MG17K804
Manuel d'utilisation
F1
2/T1
M
4/T2
3
6/T3
13
14
K1
33
34
K2
1)
Soft Starter MCD 500 en
Danfoss A/S © 03/2018 Tous droits réservés.

4.3.3.1 Bipasse interne

K1 F1
1/L1
3/L2
5/L3
E
K1 Contacteur principal
F1
Fusibles semi-conducteurs (optionnels)
1) Pour conserver la garantie sur les thyristors, utiliser des fusibles
semi-conducteurs.
Illustration 4.13 Installation en triangle intérieur, bipasse
interne

4.3.3.2 Sans bipasse

K1 F
1/L
L1
3/L
L2
5/L
L3
E
K1 Contacteur principal
F1
Fusibles semi-conducteurs (optionnels)
1) Pour conserver la garantie sur les thyristors, utiliser des fusibles
semi-conducteurs.
Illustration 4.14 Installation en triangle intérieur, sans bipasse

4.3.3.3 Bipasse externe

Les modèles sans bipasse disposent de bornes de bipasse
dédiées, ce qui permet au démarreur progressif de
continuer à assurer les fonctions de protection et de
surveillance même en cas de bipasse via un contacteur de
bipasse externe. Raccorder le contacteur de bipasse aux
bornes du bipasse et le commander par une sortie
programmable configurée sur Run (marche) (voir les par.
4-1 à 4-9).
2/T
U1(1) U2(4)
M
4/T
V1(2) V2(5)
4
3
W1(3) W2(6)
6/T
13
14
K1
1)
2/T
U1(1 U2(4
M
4/T
V1(2 V2(5
3
W1( W2(
6/T
1
1
K1
1)
21
4
