12 Procédure de réglage de barre omnibus (MCD5-0360C -
MCD5-1600C)
Les barres omnibus des modèles sans bipasse MCD5-0360C
à MCD5-1600C peuvent être ajustées pour l'entrée ou la
sortie du haut ou du bas si nécessaire.
AVIS!
De nombreux composants électroniques sont sensibles à
l'électricité statique. Des tensions basses au point de ne
pas pouvoir être senties, vues ou entendues peuvent
réduire la durée de vie, influencer la performance des
composants électroniques sensibles ou les détruire
totalement. Lors d'un entretien, utiliser un équipement
antistatique approprié pour éviter d'endommager les
composants.
Toutes les unités sont fabriquées en série avec des barres
omnibus d'entrée et de sortie placées au bas de l'unité. Si
nécessaire, les barres omnibus d'entrée et/ou de sortie
peuvent être déplacées en haut de l'unité.
1. Retirer l'ensemble du câblage et les liaisons du
démarreur progressif avant de démonter l'unité.
2. Retirer le capot de l'unité (4 vis).
3. Retirer le cache avant du LCP puis enlever
doucement le LCP (2 vis).
4. Retirer les borniers de la carte de commande.
5. Retirer doucement la pièce principale en
12 12
plastique du démarreur progressif (12 vis).
6. Débrancher la gaine du LCP de CON 1 (voir la
Remarque).
7. Identifier chaque gaine de thyristor avec le
numéro de la borne correspondante de la carte
de circuits imprimés de commande principale,
puis débrancher les gaines.
8. Débrancher la thermistance, le ventilateur et les
fils du transformateur de la carte de circuits
imprimés de commande principale.
9. Retirer le plateau en plastique du démarreur
progressif (4 vis).
AVIS!
Retirer lentement la pièce principale en plastique pour
éviter d'endommager le faisceau de câblage du LCP qui
relie la pièce principale en plastique et la carte de
circuits imprimés du fond de panier.
98
®
VLT Soft Starter MCD 500

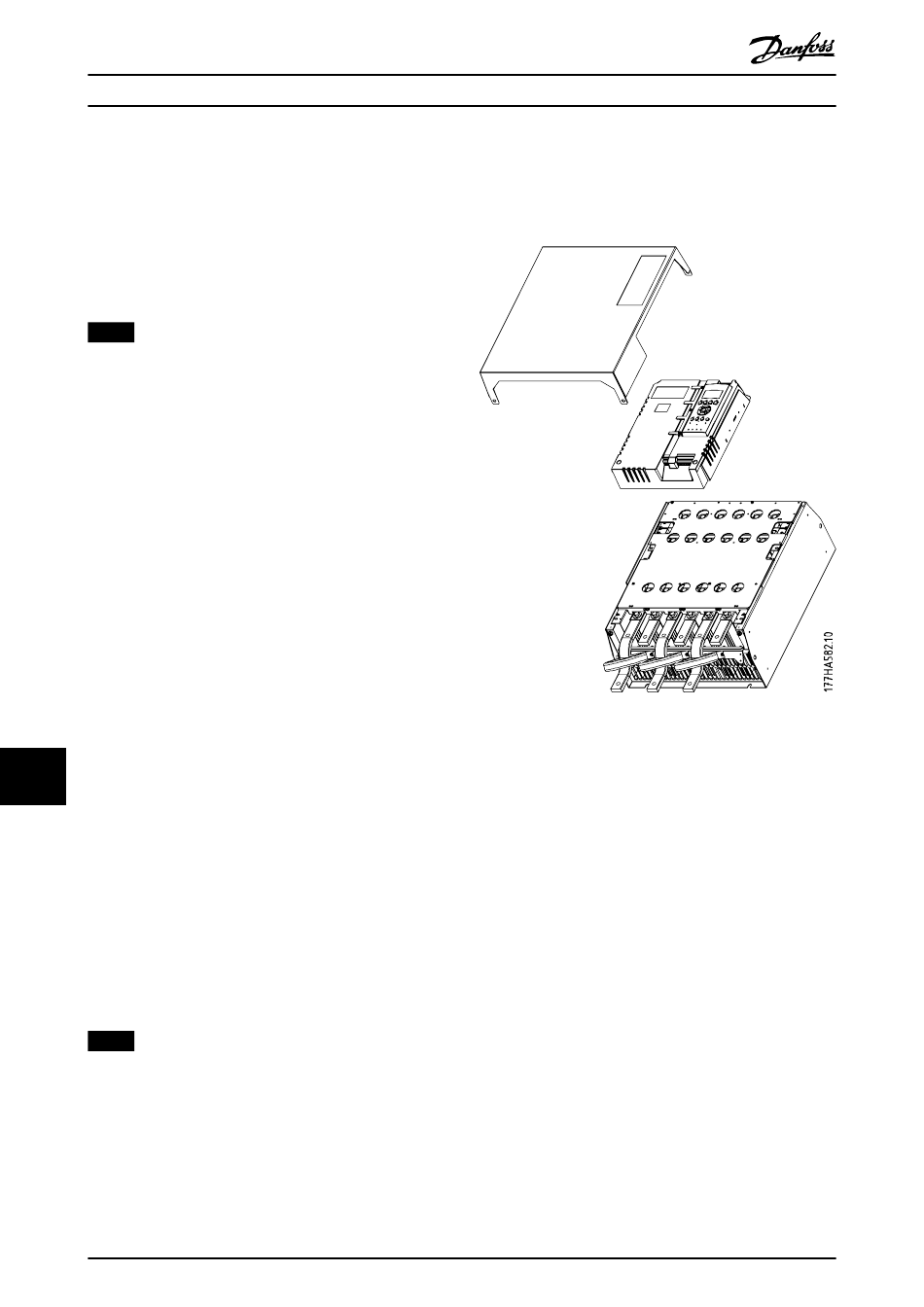

Illustration 12.1 Retrait du cache avant et du LCP
10.
11.
12.
Danfoss A/S © 03/2018 Tous droits réservés.
Dévisser et enlever les plaques de bipasse
magnétiques (modèles MCD5-0620C à
MCD5-1600C uniquement).
Retirer l'ensemble du transformateur (3 vis).
Identifier les barres omnibus à retirer. Retirer les
boulons de fixation des barres omnibus, puis
extraire ces dernières en les faisant glisser par le
bas du démarreur (4 boulons par barre omnibus).
MG17K804
