Installation

3 Installation
3.1 Installation mécanique
3
3
1
2
3
4

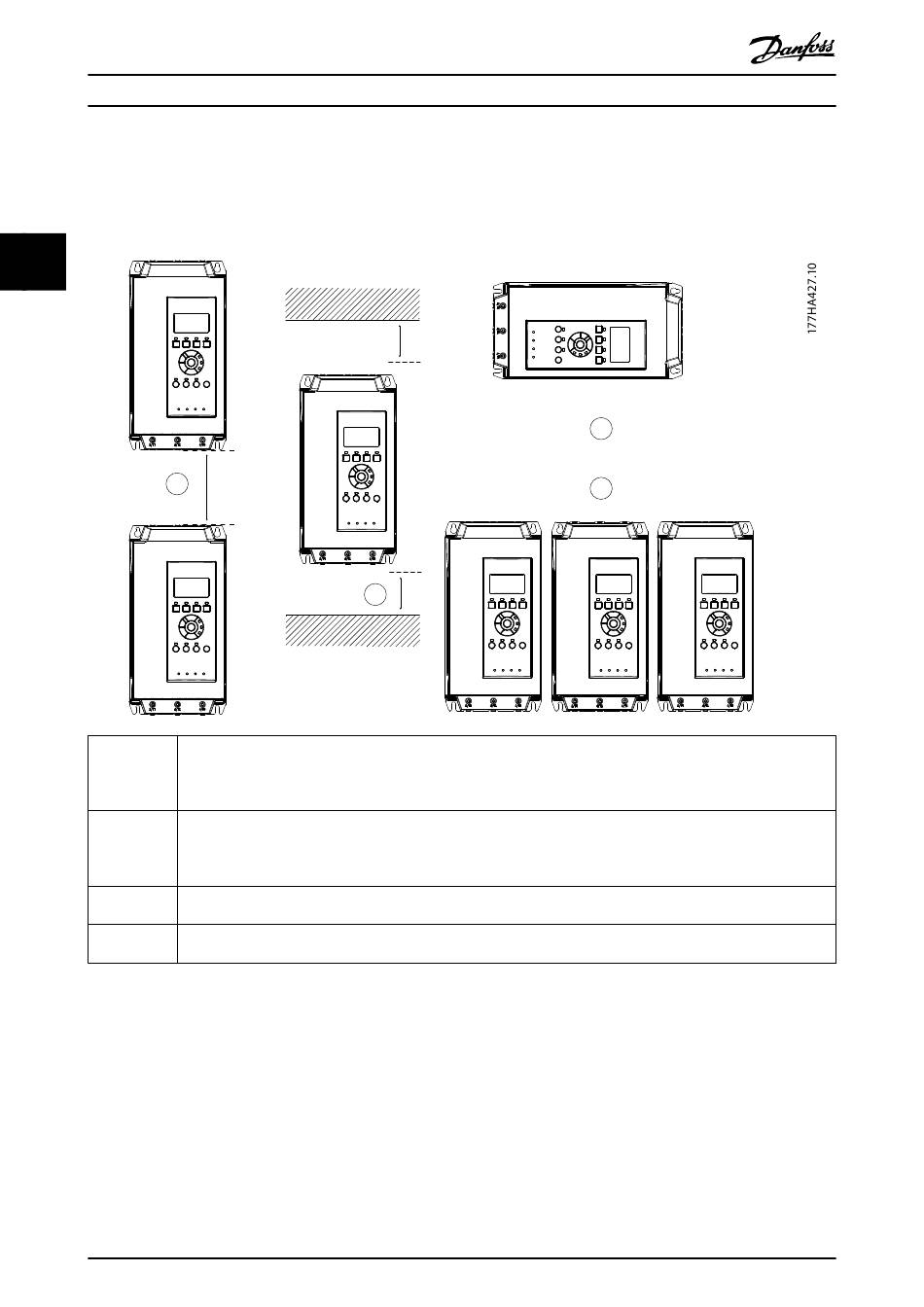

Illustration 3.1 Valeurs de déclassement et d'espacement à l'installation
12
1
MCD5-0021B à MCD5-0215B : laisser 100 mm (3,94 po) entre les démarreurs progressifs.
MCD5-0245B à MCD5-0961B : laisser 200 mm (7,88 po) entre les démarreurs progressifs.
MCD5-0245C : laisser 100 mm (3,94 po) entre les démarreurs progressifs.
MCD5-0360C à MCD5-1600C : laisser 200 mm (7,88 po) entre les démarreurs progressifs.
MCD5-0021B à MCD5-0215B : laisser 50 mm (1,97 po) entre le démarreur progressif et les surfaces solides.
MCD5-0245B à MCD5-0961B : laisser 200 mm (7,88 po) entre les démarreurs progressifs.
MCD5-0245C : laisser 100 mm (3,94 po) entre le démarreur progressif et les surfaces solides.
MCD5-0360C à MCD5-1600C : laisser 200 mm (7,88 po) entre le démarreur progressif et les surfaces solides.
Il est possible de monter le démarreur progressif sur le côté. Déclasser le courant nominal du démarreur progressif de
15 %.
S'ils sont montés sans modules de communication, les démarreurs progressifs peuvent être installés côte à côte sans
espacement.
Danfoss A/S © 03/2018 Tous droits réservés.
®
VLT
Soft Starter MCD 500
2
3
4
MG17K804
