Installation électrique
1/L1 3/L2
T1B T2B
2/T1 4/T2

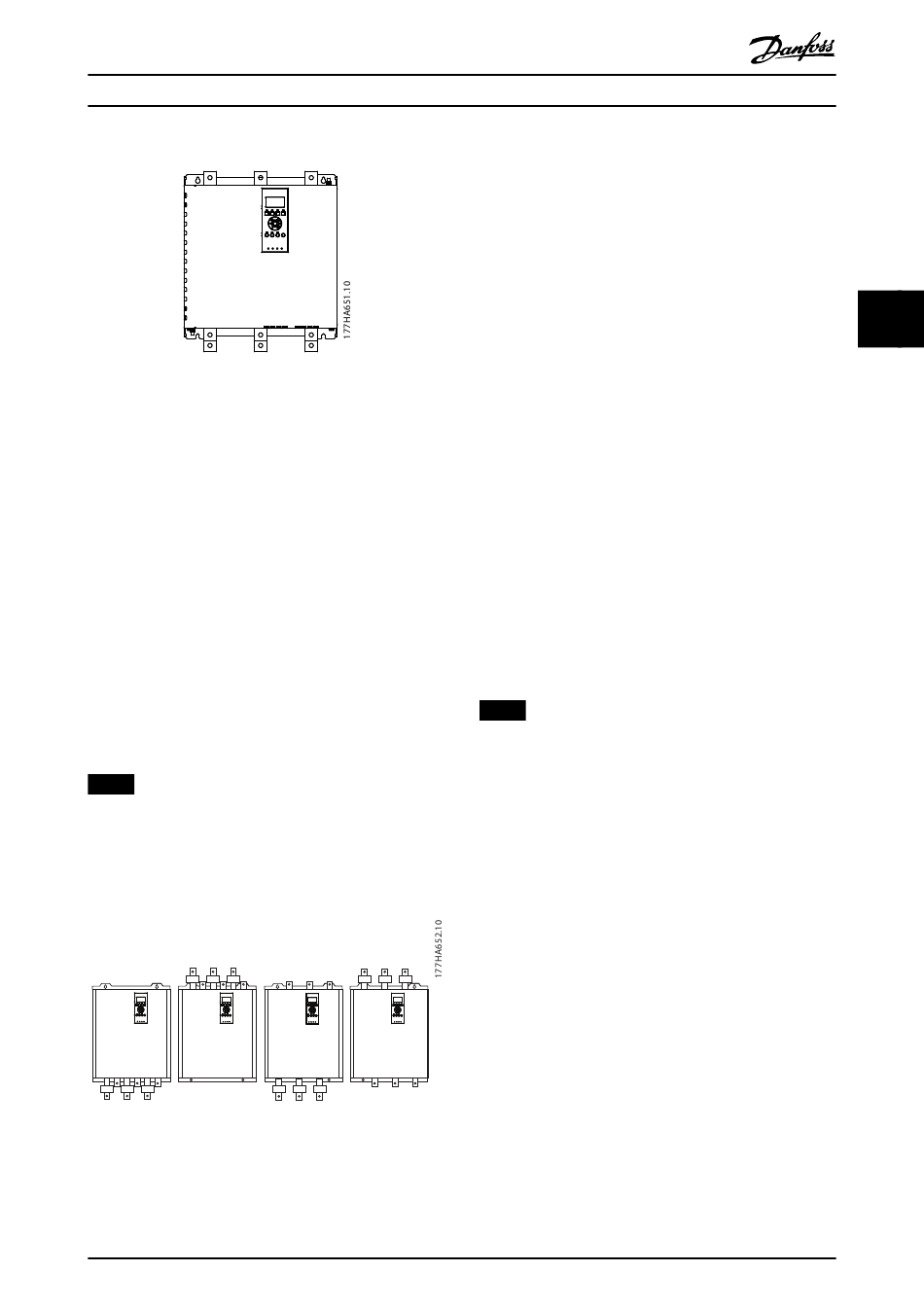

Illustration 4.7 Bornes de bipasse sur le MCD5-0245C, 245 A
4.2.3 MCD5-0360C à MCD5-1600C
Les MCD5-0360C à MCD5-1600C comportent des bornes
de bipasse dédiées sur les barres omnibus d'entrée. Les
bornes de bipasse sont les suivantes :
•
L1B.
•
L2B.
•
L3B.
Les barres omnibus des modèles sans bipasse MCD5-0360C
à MCD5-1600C peuvent être ajustées pour l'entrée ou la
sortie du haut ou du bas si nécessaire. Consulter le
chapitre 12 Procédure de réglage de barre omnibus
(MCD5-0360C - MCD5-1600C) pour obtenir des instructions
pas à pas. Les démarreurs progressifs sont fabriqués avec
l'entrée en haut et la sortie en bas.
AVIS!
Pour que les modèles MCD5-0360C à MCD5-1600C soient
conformes UL, ils doivent être installés entrée en haut/
sortie en bas ou sortie en haut/entrée en bas. Voir le
chapitre 11.1 Installation selon critères UL pour plus
d'informations.
1/L1 3/L2 5/L3
(L1B L2B L3B)
2/T1 4/T2 6/T3
2/T1 4/T2 6/T3
(L1B L2B L3B)
1/L1 3/L2 5/L3
Illustration 4.8 Emplacement des bornes de bipasse,
MCD5-0360C à MCD5-1600C, 360-1 600 A
MG17K804
Manuel d'utilisation
5/L3
T3B
6/T3
1/L1 3/L2 5/L3
(L1B L2B L3B)
2/T1 4/T2 6/T3
2/T1 4/T2 6/T3
(L1B L2B L3B)
1/L1 3/L2 5/L3
Danfoss A/S © 03/2018 Tous droits réservés.

4.3 Raccordement du moteur

Les démarreurs progressifs VLT
peuvent être raccordés au moteur en ligne ou en triangle
intérieur (également appelé connexion à 3 fils et 6 fils). En
cas de connexion en triangle intérieur, saisir le courant de
pleine charge du moteur (FLC) dans le par. 1-1 Motor Full
Load Current (courant de pleine charge du moteur). Le
MCD 500 calcule automatiquement le courant delta
intérieur en fonction de ces données. Le par. 15-7 Motor
Connection (raccordement du moteur) est réglé par défaut
sur Auto Detect (détection automatique) et peut être défini
pour forcer le démarreur progressif sur triangle intérieur ou
en ligne.

4.3.1 Test de l'installation

Il est possible de raccorder le VLT
un petit moteur à des fins de test. Ce test permet de
vérifier les réglages de protection de l'entrée de
commande et de la sortie relais. Ce mode ne convient pas
au test des performances de démarrage et d'arrêt
progressifs.
Le courant de pleine charge minimum du moteur test
correspond à 2 % du courant de pleine charge minimal du
démarreur progressif (voir le chapitre 4.5 Réglages de
courant minimum et maximum).
AVIS!
Lors du test d'un démarreur progressif avec un petit
moteur, régler le par. 1-1 Motor FLC (FLC du moteur) sur
la plus petite valeur admissible.
Les modèles à bipasse interne ne requièrent pas de
contacteur de bipasse externe.
®
