Exploitation

6.2 Exploitation et LCP

6.2.1 Modes d'exploitation

En mode Hand On :
•
Pour lancer un démarrage progressif du moteur,
appuyer sur la touche [Hand On] du LCP.
•
Pour arrêter le moteur, appuyer sur la touche [Off]
du LCP.
•
Pour réinitialiser un déclenchement sur le
démarreur, appuyer sur la touche [Reset] du LCP.
•
Pour arrêter le moteur en roue libre, quel que soit
le réglage du par. 1-10 Stop Mode (mode d'arrêt),
appuyer simultanément sur [Off] et [Reset]. Le
démarreur progressif coupe l'alimentation du
moteur et ouvre le contacteur principal ; le
moteur s'arrête en roue libre.
En mode Auto On :
•
Pour réaliser un démarrage progressif du moteur,
activer l'entrée distante Start (démarrage).
•
Pour arrêter le moteur, activer l'entrée distante
Stop (arrêt).
•
Pour réinitialiser un déclenchement sur le
démarreur progressif, activer l'entrée distante
Reset.
AVIS!
Les fonctions de freinage et de jogging ne fonctionnent
qu'avec des moteurs raccordés en ligne (voir le
chapitre 4.3.3 Installation en triangle intérieur).
MG17K804
Manuel d'utilisation
6.2.2 Le LCP
1
2
3
4
5

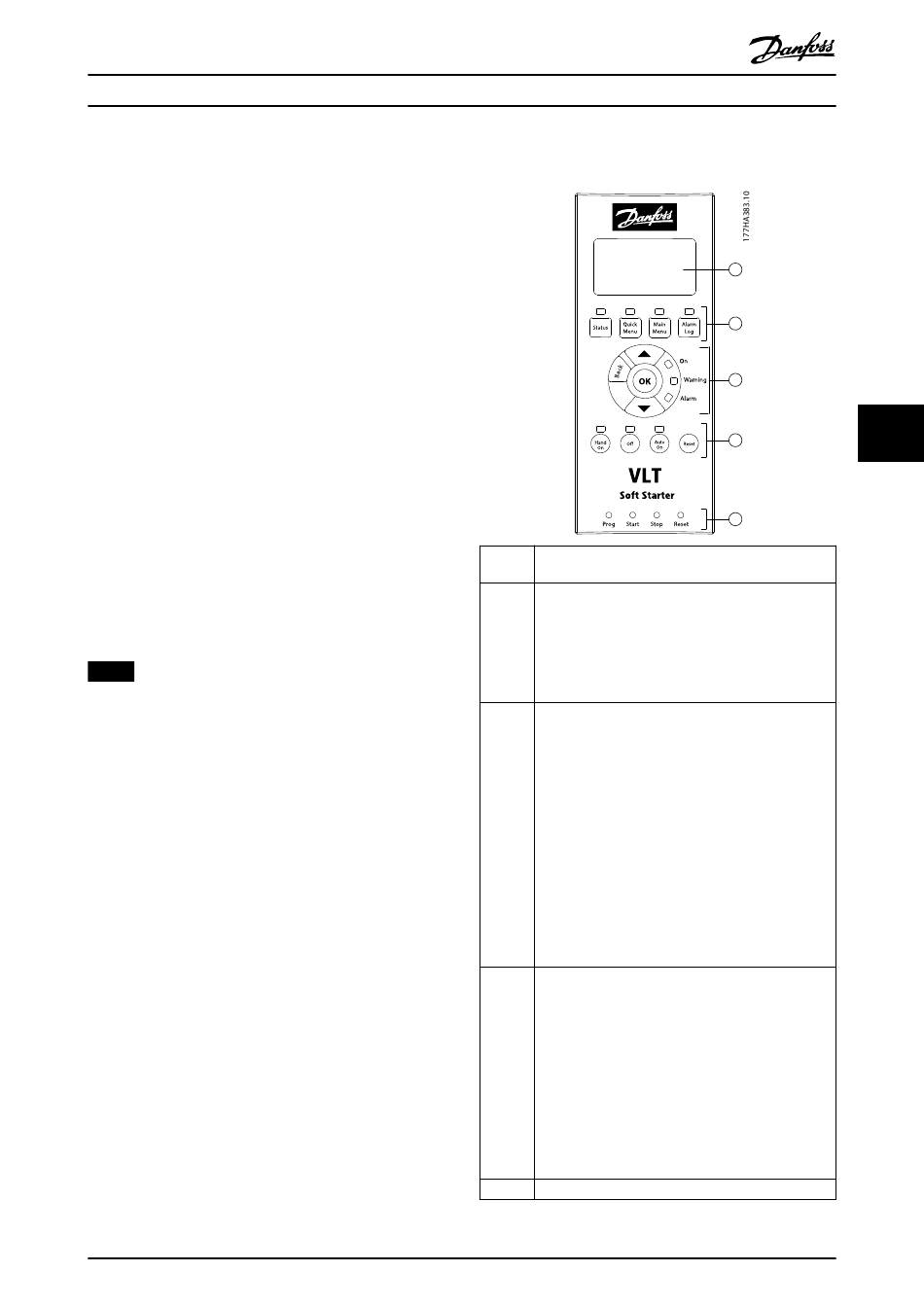

Illustration 6.1 Disposition du LCP
Danfoss A/S © 03/2018 Tous droits réservés.
®
Affichage sur 4 lignes pour indiquer l'état et les détails
de programmation.
Touches de commande de l'affichage :
[Status] : renvoie aux écrans d'état
[Quick Menu] : ouvre le menu rapide
[Main Menu] : ouvre le menu principal
[Alarm Log] : ouvre le journal d'alarmes
Touches de navigation du menu :
[Back] : permet de quitter le menu ou le paramètre
ou d'annuler un changement de paramètre.
[OK] : permet d'entrer dans un menu ou un
paramètre ou d'enregistrer un changement de
paramètre
▲ ▼
[ ]/[ ]:
Permet de passer au menu ou au
paramètre précédent ou suivant.
Permet de modifier le réglage du
paramètre en cours.
Permet de faire défiler les écrans d'état.
Touches de commande locale du démarreur
progressif :
[Hand On] : permet de démarrer le moteur et de
lancer le mode de commande locale.
[Off] : permet d'arrêter le moteur (uniquement actif
en mode Hand On).
[Auto On] : règle le démarreur progressif sur le
mode Auto On.
[Reset] : réinitialise un déclenchement (mode Hand
On uniquement).
Voyants d'état des entrées distantes.
