SpeedMarker 700/700 RT

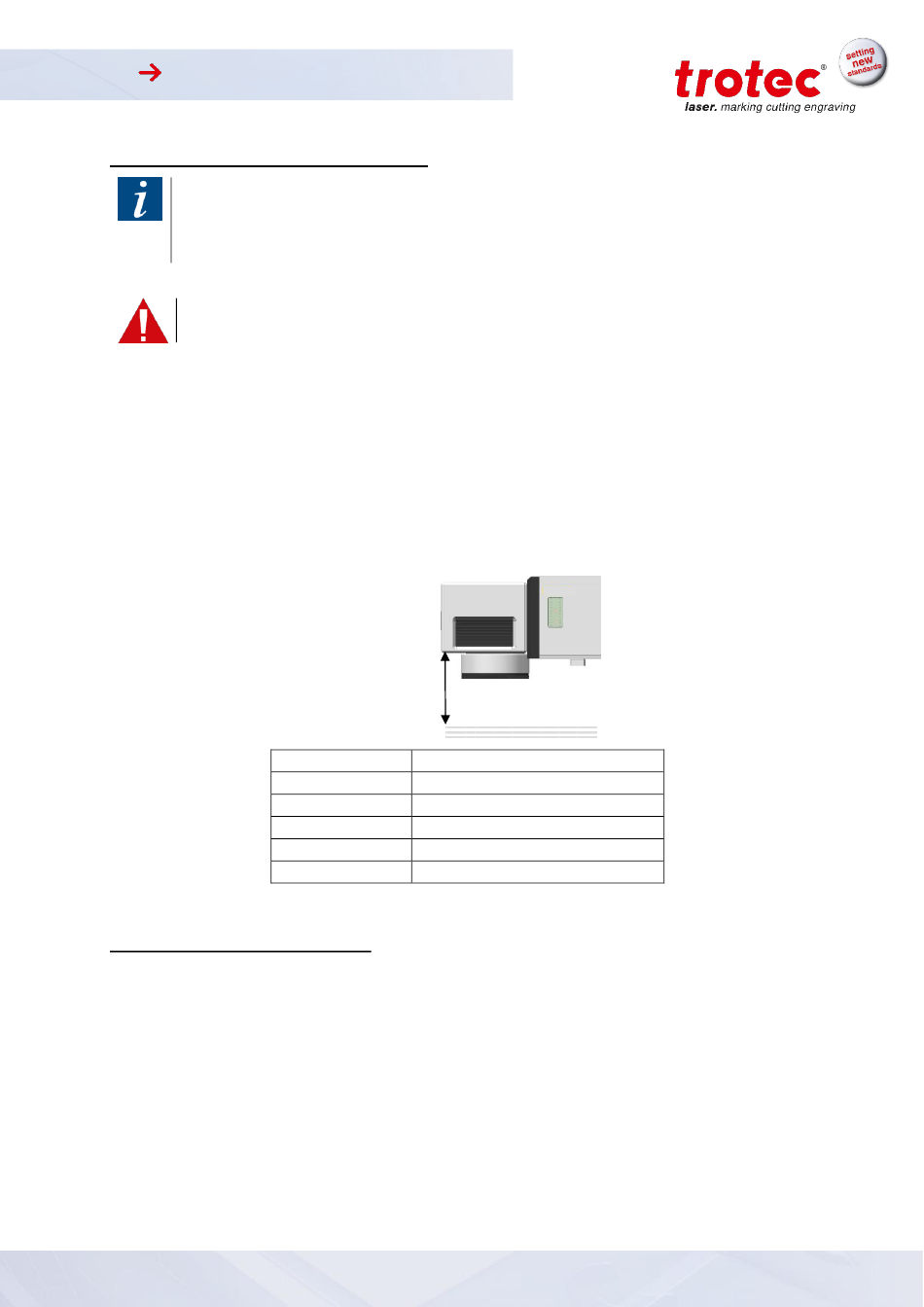

Configuration de la mise au point

Il est absolument essentiel de maintenir une distance focale correcte pour
chaque processus de marquage laser. Le faisceau laser atteindra
uniquement la densité de puissance nécessaire pour un marquage
permanent et clairement lisible lorsqu'il est mis au point.
ATTENTION
Risque de blessure lors du travail avec des composants mécaniques.
Avant tout marquage, il est par conséquent nécessaire de régler correctement la
distance focale entre la tête de marquage et la pièce. Une distance focale incorrecte
est la cause la plus courante de marquages de faible qualité, voire même
indiscernables.
Positionnez le laser en déplaçant l'axe Z jusqu'à ce que le résultat de marquage
idéal ait été obtenu.
La distance focale (A) est mesurée entre le bord inférieur de la tête galvo (B) et la
surface supérieure de la pièce (C). La distance focale correcte dépend de la lentille
utilisée (distance focale).
Positionnement de la pièce
Utilisez la fonction « Border Mark » (Marquage du bord) du logiciel de marquage pour
indiquer le champ de marquage avec le laser pilote.
Déplacez la pièce sous le laser jusqu'à ce qu'elle soit dans la bonne position de
marquage.
50 / 58
B
A
C
Lentille
Distance focale (A)
F-100
F-160
F-254
F-330
F-420
~134,6 mm
~211,6 mm
~361,6 mm
~456,59 mm
~562,59 mm
8041_SpeedMarker 700/700RT V1.0_FR (07/2017)
