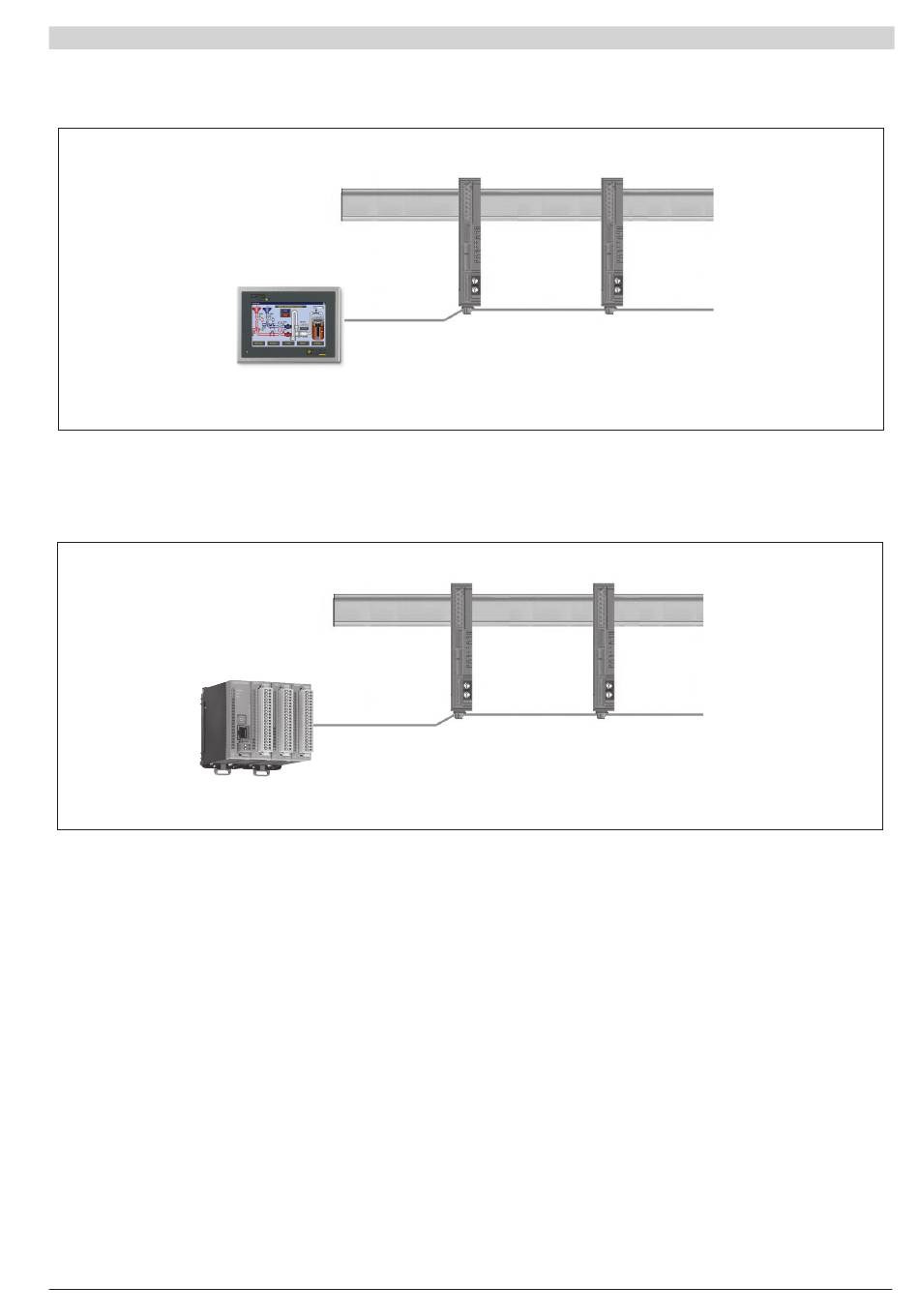

Exemple d'intégration des STATOP 704 avec un HMI CPS Touch raccordés en RS485 Modbus
Figure 29
PORT1/S2
PORT1/S1
PORT1/S1
HMI
Figure 30
Supervision par PC/PLC via un seul module doté d'interface fieldbus
PORT2/S4
PORT1/S1
PORT2/S5
PLC
23
