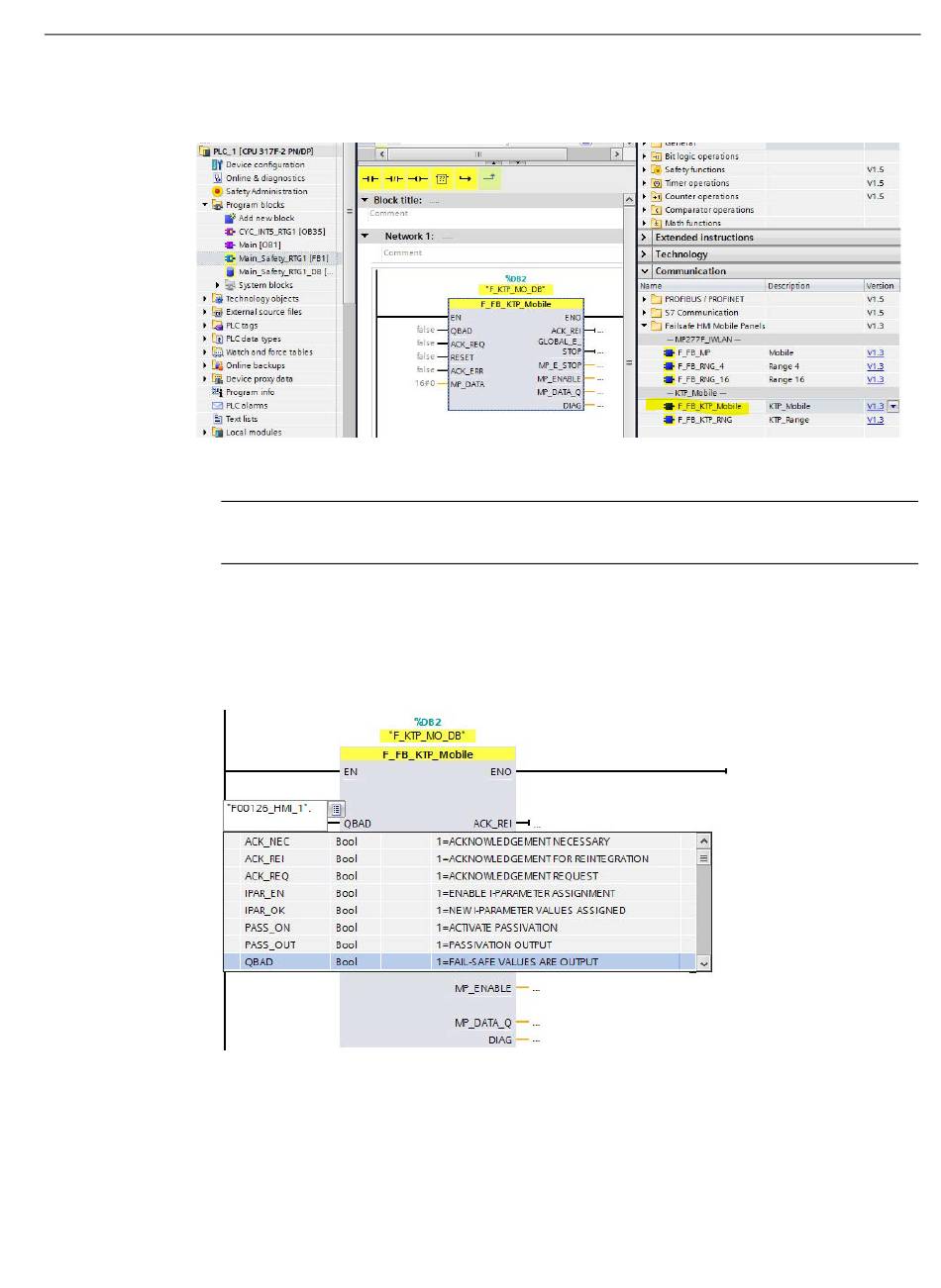

5. Insérez le F_FB_KTP_Mobile dans Réseau 1.
Le nom du DB d'instance qui contient le numéro de l'adresse d'entrée F s'affiche au-
dessus du F_FB_KTP_Mobile.
Remarque
Un F_FB_KTP_Mobile est requis pour chaque Mobile Panel de sécurité.
Les signaux du pupitre opérateur sont câblés avec le F_FB_KTP_Mobile au cours de
l'étape suivante.
6. Cliquez sur la valeur false de l'entrée QBAD. Sélectionnez le signal
"F00126_HMI_1.QBAD" du pupitre opérateur via le bouton de sélection à côté du champ
de saisie.
Connectez de la même manière les entrées et sorties suivantes :
– ACK_REQ et la sortie ACK_REI avec les signaux d'acquittement portant le même nom
Mobile Panels 2nd Generation
Instructions de service, 09/2018, A5E33876636-AC
du pupitre opérateur.
Configurer le Mobile Panel
6.2 Configurer des FB F dans STEP 7
