Paramétrage du Mobile Panel
5.15 Fonctions pour la maintenance et la mise en service

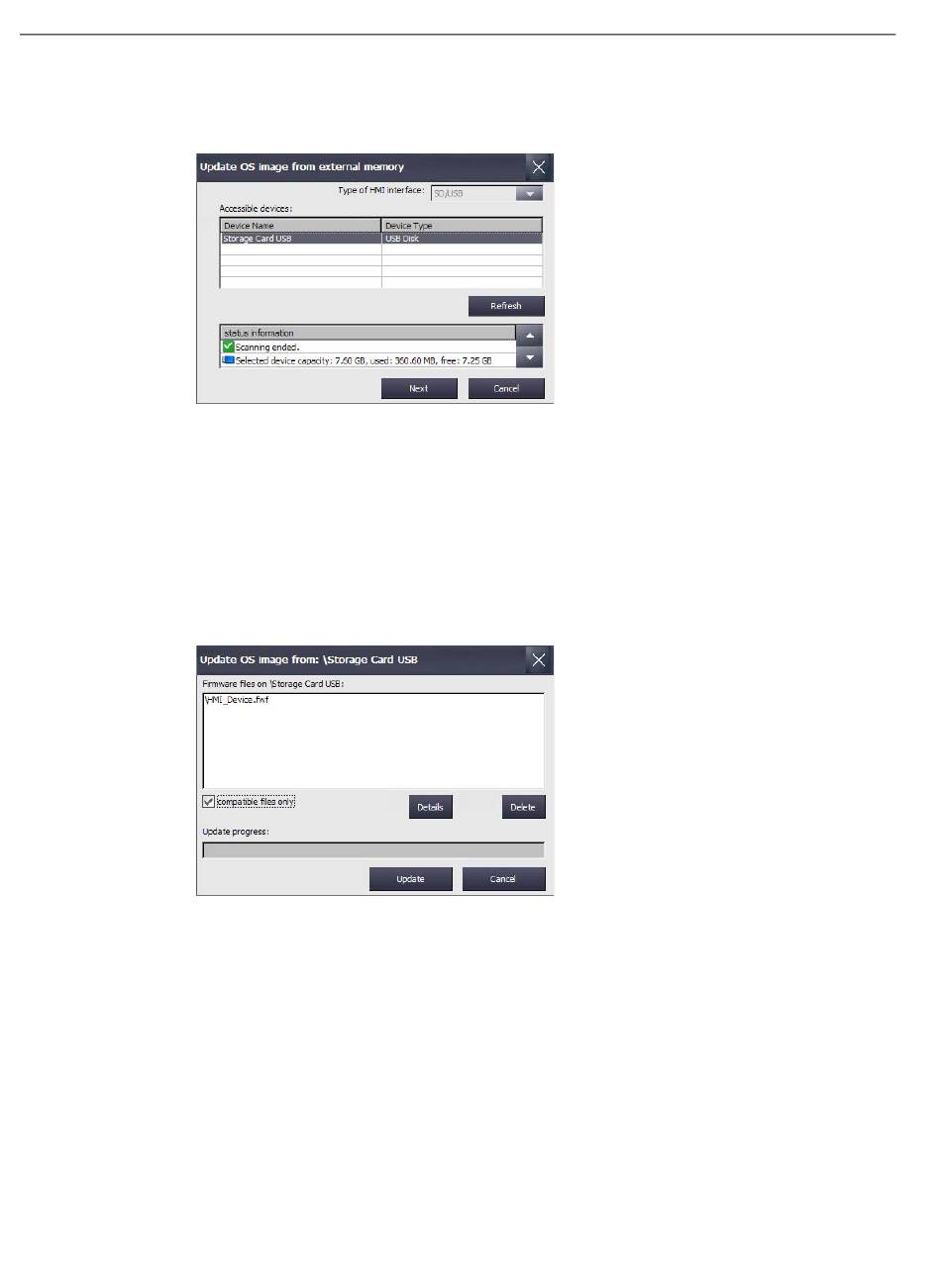

3. Cliquez sur le bouton « Next ». La boîte de dialogue « Update OS image from external
memory » s'affiche.
Si aucun support d'enregistrement n'est inséré ou que le support d'enregistrement inséré
est défectueux, le message « 0 devices found » s'affiche. Enfichez le support
d'enregistrement ou remplacez-le.
4. Cliquez si nécessaire sur le bouton « Refresh ». Le groupe « Accessible devices : » est
mis à jour. Le pupitre opérateur vérifie le support d'enregistrement. Le champ 'status
information » fournit les informations relatives au support d'enregistrement.
5. Choisissez le support de mémoire avec l'image de pupitre opérateur requise dans le
groupe « Accesible devices :".
6. Cliquez sur le bouton "Next". La boîte de dialogue ci-dessous apparaît.
7. Choisissez le fichier image de pupitre opérateur requis dans le groupe "Firmware files
on".
8. Si vous recherchez des informations sur le fichier sélectionné, cliquez sur le bouton
"Details". La boîte de dialogue "Properties of image file" s'affiche avec les informations
suivantes :
– "Supported": Pupitres opérateur compatibles avec l'image de pupitre opérateur
– "Image version": Version de l'image du pupitre opérateur
– "Image size": Taille du fichier image
– "Creation": Date de création du fichier image
