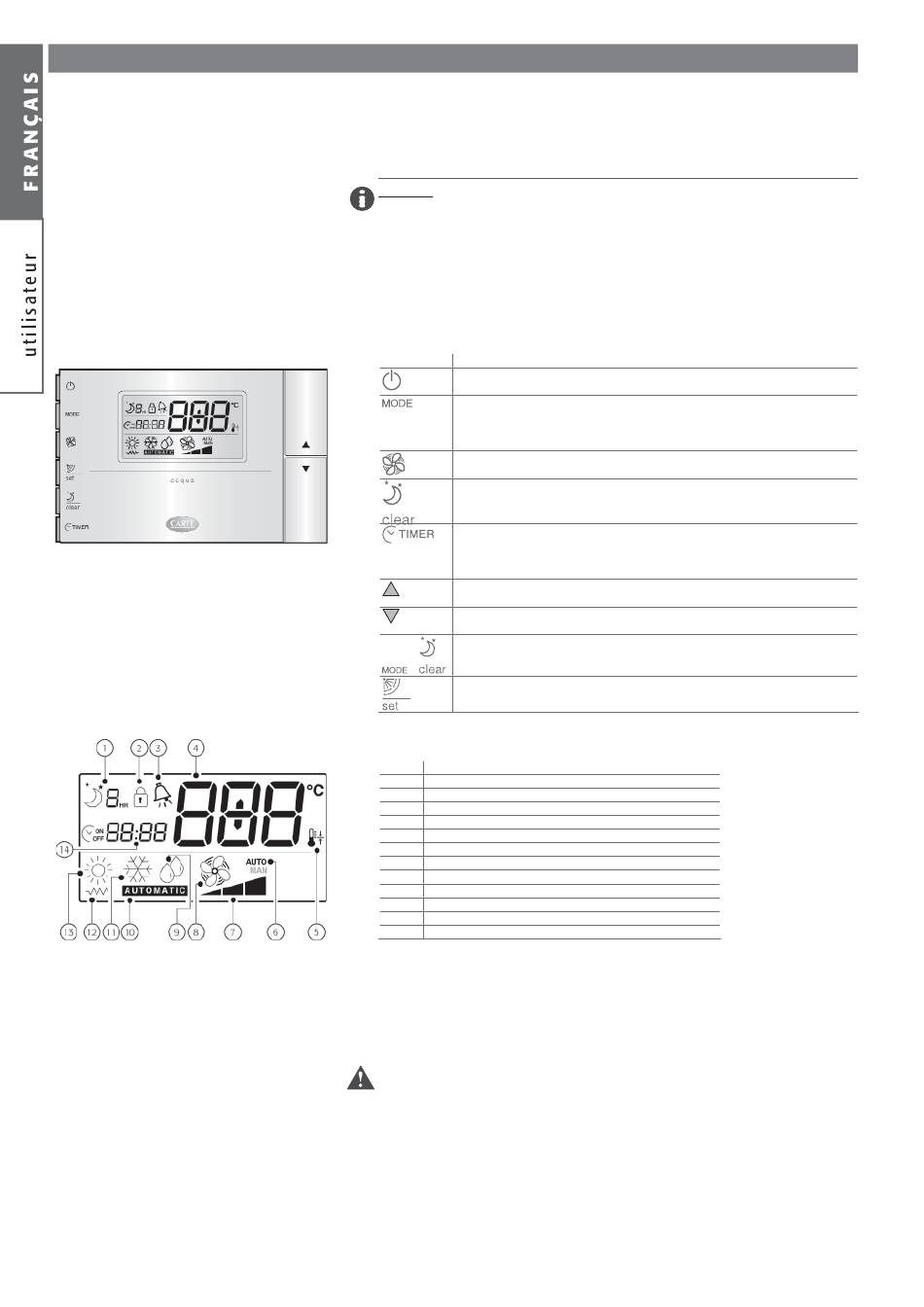

Fig. 2.a
Fig. 2.b
2. UTILISATEUR
L'interface utilisateur est représentée par le terminal déporté acqua ou par le terminal à encastrer ou
par la commande à distance, tous les dispositifs sont dotés d'affi cheur à cristaux liquides qui font que
l'utilisation soit simple et intuitive.
2.1 Terminal déporté acqua
En résumé:
• Sonde NTC sur l'appareil pour régler la température ambiante;
• Affi cheur LCD avec symboles intuitifs;
• Sélection de la valeur à affi cher (température, point de consigne, décalage par rapport au point de
consigne commun);
• Blocage sélectif des touches (fonction limitée aux bureaux, hôtels..);
• Fonctionnement manuel ou automatique;
• Fonctions de timer ON, OFF;
• Fonction sleep.
Ci-dessous la description du terminal et des symboles présents sur l'affi cheur à cristaux liquides:
touche
signifi cation
Allumage/arrêt ventilo-convecteur. En cas de présence de l'entrée numérique ON/OFF
déportée ou du réseau hydronique, la fonction de la touche peut être désactivée.
Permet de sélectionner le mode souhaité: été (refroidissement), hiver (chauffage), déshu-
midifi cation, ventilateur (ventilation), fonctionnement automatique. En cas de présence de
l'entrée numérique été/hiver déportée ou de réseau hydronique, la fonction de la touche
peut être désactivée.
En appuyant plusieurs fois, il est possible de confi gurer la vitesse de rotation du ventilateur
(min, moy., max., automatique).
Appuyer une fois pour activer la fonction sleep, appuyer à nouveau pour sélectionner le n
ombre d'heures de durée du sleep (si plus de trois secondes s'écoulent depuis la pression pré-
cédente, la fonction est désactivée). Après 9 pressions consécutives, la fonction est désactivée.
La première pression permet de sélectionner l'heure d'allumage du ventilo-convecteur (au
moyen des touches UP et DOWN), la deuxième permet de sélectionner l'heure d'arrêt et la
troisième de sortir du mode de programmation du timer. Maintenir enfoncée la touche pour
confi gurer l'heure actuelle.
Augmente la valeur actuellement sélectionnée.
Permet de modifi er la valeur de la température souhaitée.
Diminue la valeur actuellement sélectionnée.
Permet de modifi er la valeur de la température souhaitée.
Fonctions avancées: Après avoir introduit le mot de passe, permet de modifi er les pa-
ramètres
+
Sert à confi rmer les modifi cations apportées aux paramètres.
Légende
1
fonction sleep
2
fonctionnalité limitée clavier
3
alarme activée
4
affi che sonde de température ou point de consigne ou alarme active
5
indication connexion réseau hydronique
6
vitesse ventilateur en mode automatique
7
vitesse confi gurée ventilateur (min/moy/max)
8
ventilateur et mode de fonctionnement
9
déshumidifi e
10
fonctionnement automatique
11
refroidissement
12
chauffage avec résistance
13
chauffage
Ci-dessous nous reprenons toutes les fonctions disponibles par défaut sur l'e-drofan, le dispositif peut
cependant être reconfi guré par le fabricant de l'installation de climatisation/chauffage ou par l'installateur
(en fonction des caractéristiques de l'installation), par conséquent, certaines fonctions peuvent ne pas être
disponibles; en particulier dans le cas de connexion en réseau hydronique de plusieurs e-drofan (indiqué
par le symbole correspondant sur l'affi cheur), certaines confi gurations sont fi xées par le gérant de l'instal-
lation et ne sont pas modifi ables.
Attention: En cas de coupure de tension, l'horloge perd sa confi guration et doit être reconfi gurée (l'in-
dicateur de l'heure clignote). Modifi er l'horaire avec les touches UP et DOWN et confi rmer en appuyant
sur la touche SET, ensuite il est possible d'utiliser le terminal.
8
e-drofan - +030221267 - rel. 3.6 del 26.04.2010
