tranche horaire
état installation
00.00
Installation
06.00
OFF
06.00
ON+ECO
08.00
08.00
Installation ON
12.00
12.00
ON+ECO
14.00
14.00
Installation ON
18.00
18.00
ON+ECO
20.00
20.00
Installation OFF
24.00
Légende:
1
Sortie P+I
2
sonde régulation (ºC)
3
activation résistance
4
ouverture vanne
5
fermeture vanne
6
P109 bande morte
7
P112 hystérésis résistance ON/OFF
8
P115 bande proportionnelle vanne
9
P111 bande proportionnelle résistance
10
point de consigne confi guré
Avec blocage à distance activé (commutateur dip 3= ON), une pression de 5 secondes sur la touche sleep
ne donne pas lieu à la condition d'occupé sans limites de temps.
Ci-dessous nous reprenons un exemple de la gestion occupancy dans un système centralisé pour bureaux:
description
L'installation reste éteinte et ignore les demandes des ventilo-convecteurs
L'installation commence à climatiser les locaux en les préparant pour l'arrivée du personnel.
Les ventilo-convecteurs partent de unoccupied (point de consigne= economy, EX 16°C en hiver) et passent éventuellement
à occupied selon les types exposés précédemment.
L'installation règle la température des locaux pour garantir le confort du personnel.
À 8:00 heures, tous les ventilo-convecteurs se mettent en marche au point de consigne= valeur confi gurée (EX 20ºC en
hiver) pendant un temps égal au timer occupancy; une fois le timer écoulé, les ventilo-convecteurs retournent à la gestion
selon les différents types.
Le système retourne à unoccupied pendant la pause repas (point de consigne= economy, EX 16ºC en hiver), en mainte-
nant le confort là où nécessaire.
Le système recommence à climatiser les locaux pour garantir le confort du personnel (EX 20°C en hiver). À 14:00 heures,
tous les ventilo-convecteurs se mettent en marche au point de consigne= valeur confi gurée (EX 20ºC en hiver) pendant un
temps égal au timer occupancy; une fois le timer écoulé, les ventilo-convecteurs retournent à la gestion selon les différents
types.
Le système retourne à unoccupied en l'absence du personnel (point de consigne= economy, EX 16ºC en hiver), en mainte-
nant le confort là où nécessaire.
L'installation reste éteinte et ignore les demandes des ventilo-convecteurs
4.2.9 Fonctions générales: algorithme p+i (refroidissement/chauffage/automatic)
L'e-drofan dispose d'un algorithme P+I qui permet de piloter des vannes modulantes avec entrée 0...10
Vdc et 3 points.
La régulation peut s'effectuer sur la sonde BT du terminal (température de l'air ambiant, avec activation
depuis commutateur dip 6) ou sur une des sondes de l'e-drofan (EX température de l'air en reprise) par
la confi guration du paramètre correspondant.
L'algorithme P+I est activé en activant une des sorties vannes modulantes et en confi gurant les paramè-
tres prévus de bande proportionnelle et temps intégral.

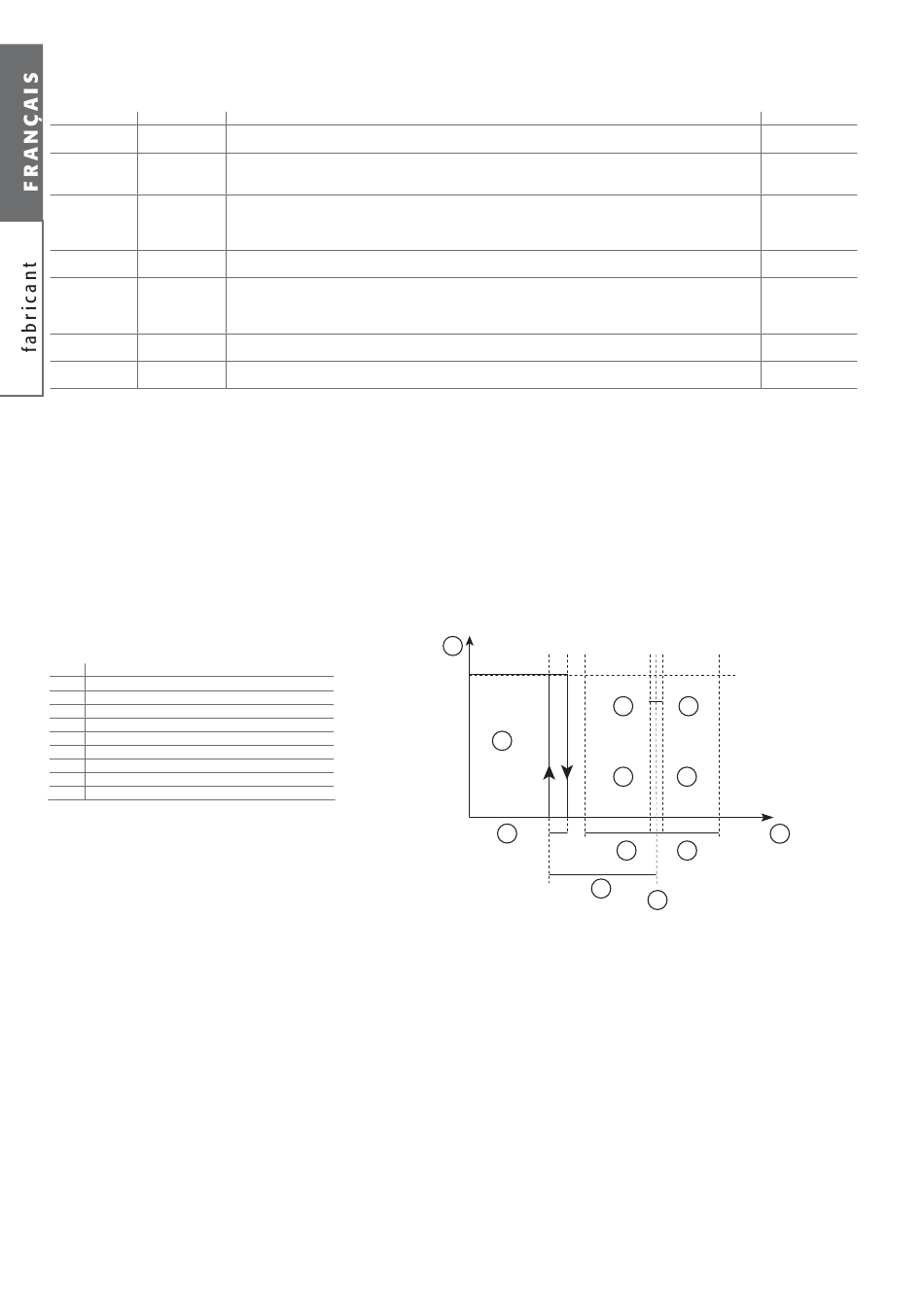

Ci-dessous nous reprenons un schéma de l'utilisation des vannes modulantes en chauffage.
La bande proportionnelle détermine l'intervalle de température entre lequel l'actionneur passe de la
fermeture à l'ouverture maximale en présence du seul terme proportionnel. La grandeur de l'ouverture
dépend des termes proportionnel et intégral; le terme proportionnel ouvre la vanne de plus en plus
si la température est de plus en plus inférieure au point de consigne, alors que celui intégral permet
d'augmenter l'ouverture si le dispositif met beaucoup de temps à atteindre le point de consigne (avec
température supérieure au point de consigne, le comportement est spéculaire mais en fermeture).
De faibles valeurs de la bande proportionnelle provoquent une réponse rapide et énergique mais elles
peuvent mener le système à l'instabilité (oscillations entre ouverture et fermeture de la vanne); en confi -
gurant de faibles valeurs sur le terme intégral, on obtient une réponse raide mais, dans ce cas, on court
le risque de porter le système à l'instabilité. Le terme intégral compense les désalignements éventuels
entre position théorique et position réelle de la vanne (phénomène typique des vannes 3 points après
un nombre élevé d'opérations).
Pour déterminer correctement la bande proportionnelle et le temps intégral, nous conseillons d'effectuer
certains tests sur le système ventilo-convecteur/local à climatiser, en simulant les conditions de charge
élevée, faible charge et les variations typiques de charge. Un exemple des valeurs à utiliser initialement
est : bande proportionnelle vanne P115= 30 (3°), P114= 30 (3°) et temps intégral P108= 60 (soit 600 sec).
36
1
100%
3
7
9
Fig. 4.h.b
locaux
Tous les types
• bureau
• salle de réunions
Tous les types
• bureau
• salle de réunions
Tous les types
• bureau
• salle de réunions
Tous les types
6
6
4
5
2
8
8
10
