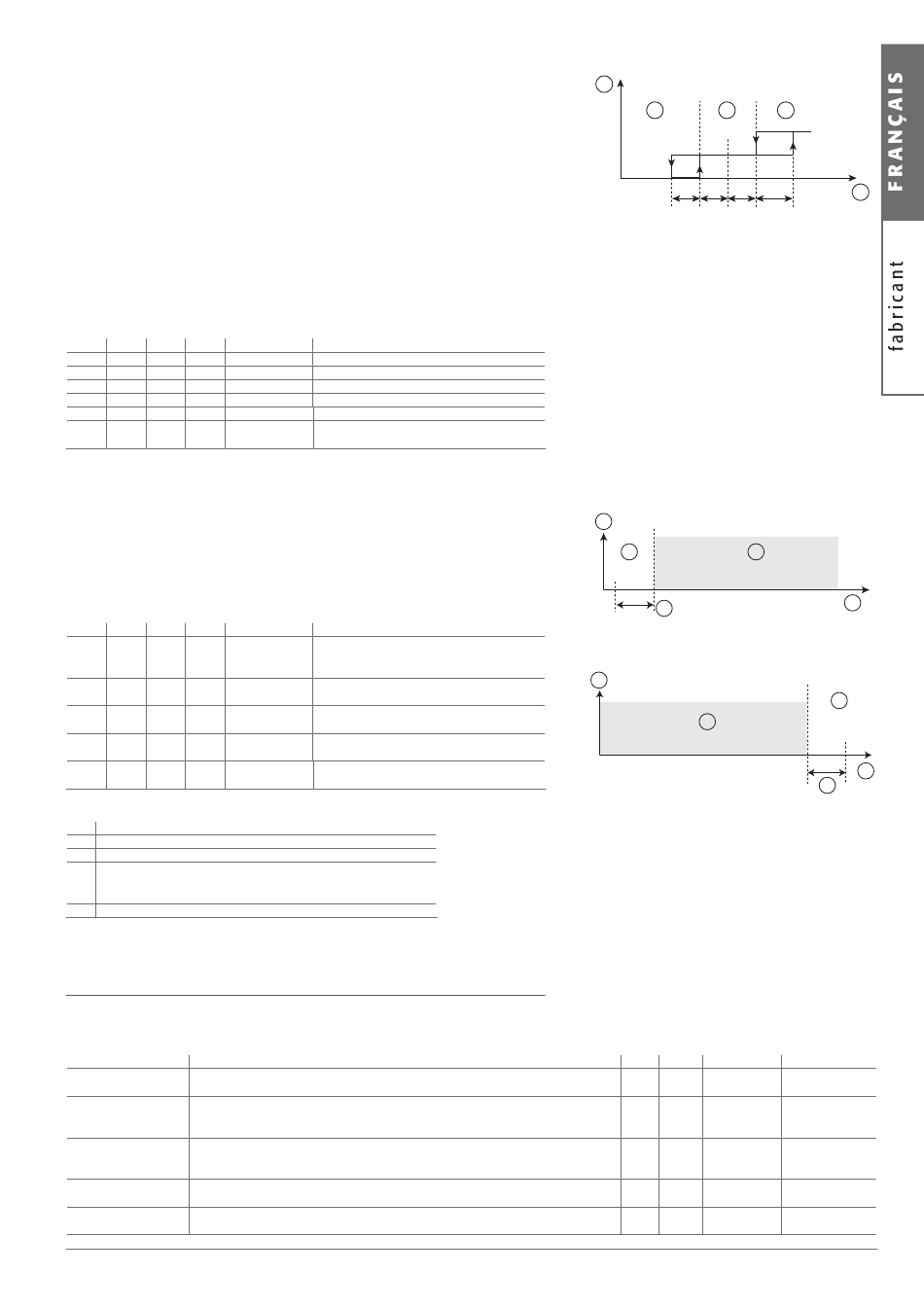

4.2.16 Fonctionnement automatic
En automatic, l'e-drofan détecte la température ambiante et décide le mode à activer (refroidissement
ou chauffage) en fonction du point de consigne confi guré par l'utilisateur, le critère est décrit dans la
graphique ci-contre.
Ventilateur et vanne eau froide/chaude sont gérés comme en chauffage/ refroidissement (la fonction
fl ush n'est pas activée). La résistance aussi est gérée comme en chauffage. En automatic OFF, la vanne
eau froide/chaude est fermée et la fonction fl ush est activée. Si à l'entrée en mode automatic, la tempé-
rature ambiante descend dans les zones d'hystérésis, la priorité est donnée au mode chauffage.
Quand le mode refroidissement est activé, le point de consigne de régulation est donné par point de
consigne + P02, alors qu'avec le mode chauffage, le point de consigne de régulation est donné par point
de consigne - P03.
ALGORITHME P+I: Le mode chauffage ou refroidissement est déterminé selon le graphique repris ci-
contre, ensuite entre en fonction l'algorithme P+I qui gère les sorties. Le changement de mode ne se fait
qu'après la désactivation de tous les actionneurs, par conséquent les paramètres internes sont à chaque
fois rétablis. Il faut souligner que P02, P03, P04 et P05 comportent une hystérésis supplémentaire d'acti-
vation (en plus de la bande morte du P+I) et il faut donc confi gurer adéquatement les paramètres. Nous
conseillons de confi gurer des valeurs des paramètres P04 et P05 inférieures à la bande morte.
par.
déf..
min.
max.
unité de mesure confi guration
P01
22
0
255
°C
P02
5
0
255
°C/10
P03
5
0
255
°C/10
P04
10
0
255
°C/10
P05
3
0
255
°C/10
P36
0
0
1
4.2.17 Compensation par sonde de température extérieure
Il est possible de modifi er le point de consigne en fonction de la température extérieure afi n d'éviter de
considérables sauts thermiques en entrée/sortie du local ou pour compenser les dispersions thermiques
du local lui-même. Les paramètres sont différenciés entre été et hiver et le coeffi cient à appliquer peut
être positif ou négatif en fonction de l'effet à obtenir.
par.
déf..
min.
max.
unité de mesure confi guration
P22
0
0
2
P23
0
-99
127
°C/10
P24
0
-20
+20
/10
P25
0
-99
127
°C/10
P26
0
-20
+20
/10
Légende:
1.
mode été (refroidissement)
2.
température ambiante
3.
compensation non activée (set ambiant inchangé)
4.
compensation activée
set = set + [(text - set - P23*P24] (mode refroidissement)
set = set - [(set - P25) - text.] * P26 (mode chauffage)
5.
point de consigne température ambiante
4.3 Remarques sur les confi gurations depuis connexion série
Au moyen de connexion série (Plantvisor et modbus), il est possible d'affi cher tous les paramètres de l'e-dro-
fan et de modifi er ceux sans protection contre l'écriture. Ci-dessous nous reprenons une brève description des
variables les plus importantes (pour les confi gurations, voire tableau paramètres résumé).
Variable
Signifi cation
Sonde de régulation
Cette variable contient la valeur de la sonde avec laquelle elle règle l'e-drofan (B1 ou BT). Le
valeur tient compte des éventuels offset, hystérésis, algorithmes de régulation, etc.
Point de consigne
Permet de lire et éventuellement de surécrire la valeur du point de consigne confi guré depuis
confi guré
panneau. Elle est particulièrement utile si l'e-drofan a la fonction confort activée (EX installations
centralisées telles que Hôtel, bureaux, etc).
Point de consigne de
Cette variable permet de lire la valeur du point de consigne en fonction de laquelle elle règle
régulation
l'e-drofan. La valeur tient compte d'hystérésis, facteurs de compensation, offset (EX fonction sleep)
algorithmes etc.
Entrées numériques et
Demande chaud froid: les bits sont paramétrés quand l'unité est en ON et le point de consigne
demande chaud froid
n'est pas satisfait. Elle est particulièrement utile pour des fonctions d'économie énergétique.
Blocage clavier panneau
Permet de désactiver les touches du terminal pour empêcher toute confi guration accidentelle. Utile
en cas d'installations centralisées (Hôtel, bureaux, etc).
e-drofan - +030221267 - rel. 3.6 del 26.04.2010
Point de consigne mode automatic
Différentiel automatic zone OFF-refroidissement
Différentiel automatic zone OFF-chauffage
Hystérésis refroidissement en automatic
Hystérésis chauffage en automatic
0= Fonction confort désactivée
1= Activation Confort
0= Compensation désactivée
1= B1 sonde air extérieur (Compensation activée)
2= B3 sonde air extérieur (Compensation activée)
Delta pour compensation estivale;
0= Compensation désactivée
Coeffi cient pour compensation estivale;
0= Compensation désactivée (dixièmes)
Delta pour compensation hivernale;
0= Compensation désactivée
Coeffi cient pour compensation hivernale;
0= Compensation désactivée (dixièmes)
1
3
P05 P03
Légende:
1. mode;
2. température ambiante;
3. chauffage;
4. OFF;
5. refroidissement.
Tab. 4.o
1
3
P23
5
1
Tab. 4.p
Type
Ind SV
A
74
I
83
A
76
I
81
I
78
41
4
5
P02
P04
2
Fig. 4.n
4
2
Fig. 4.o
3
4
P23
2
5
Fig. 4.p
Ind Modbus
R/W
74
Lecture seulement
211
Lecture / écriture
76
Lecture
209
Lecture
206
Lecture / écriture
(seulement CANbus)
Tab. 4.q
