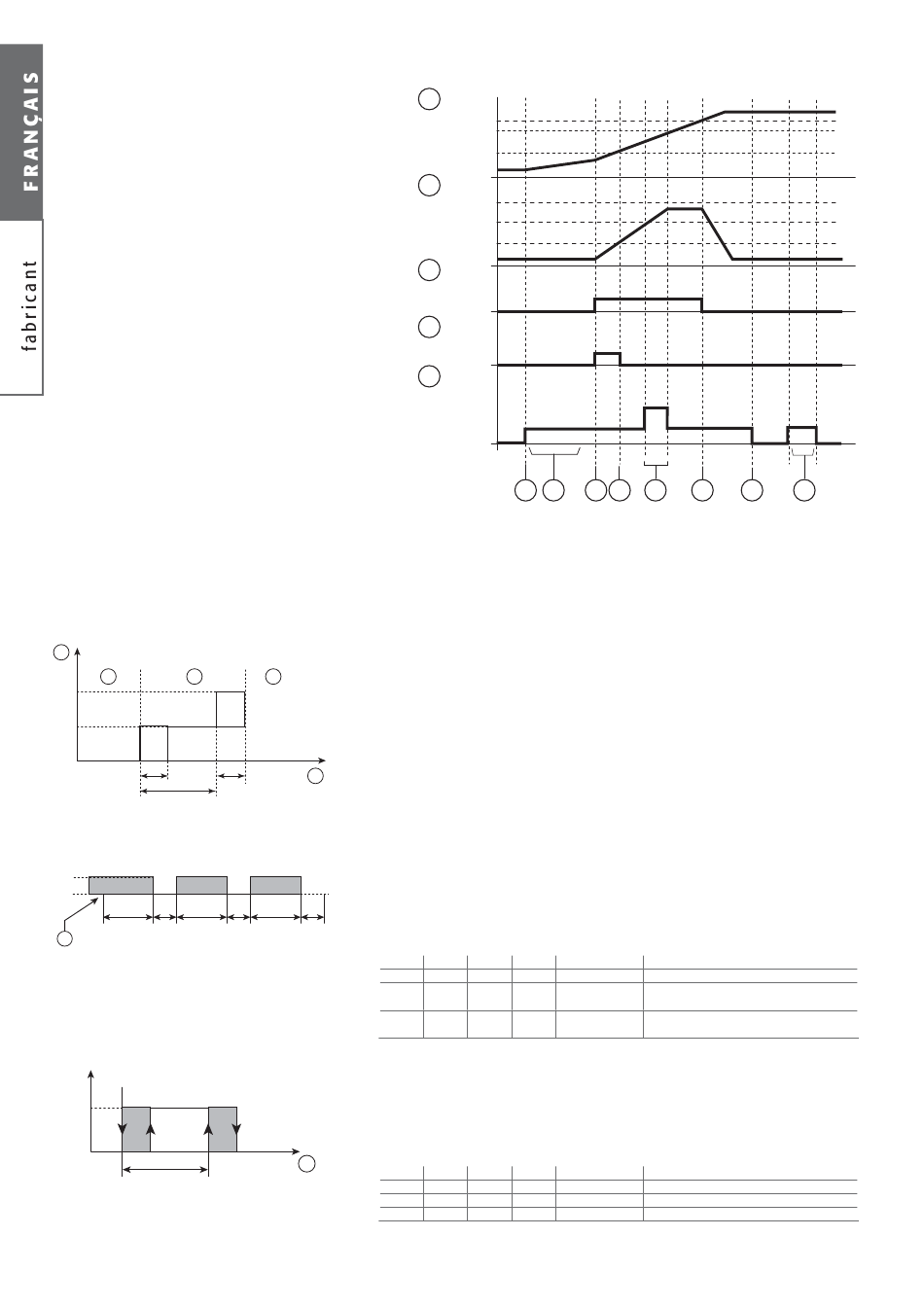

Légende:
1. température ambiante (B1);
2. température échangeur;
3. état vanne;
4. état résistance
5. état ventilateur;
6. changement de mode par l'utilisateur;
7. cycle extra fl ush;
8. activation vanne et résistance après extra fl ush;
9. désactivation résistance pour seuil dépassé avec heat enable
non activé;
10. vitesse par autofan;
11. arrêt vanne pour point de consigne atteint;
12. post ventilation résistance;
13. cycle fl ush.
ALGORITHME P+I: avec algorithme P+I activé, il faut confi gu-
rer le paramètre de la sortie résistance de façon adéquate
• gestion ON/OFF avec hystérésis: P39= 18 (ou alternati-
vement un parmi P40, P41 ou P42) dans ce cas, il faut
confi gurer les paramètres P111 (delta activation résistance
par rapport au point de consigne) et P112 (hystérésis);
• résistance modulante avec entrée 0...10 V: P39 ou P40= 17,
dans ce cas il faut confi gurer les paramètres P+I (bande
proportionnelle P116 etc).
1
3
4
P06
P06
3 °C
Fig. 4.k
ON
OFF
P49
P50
P49
1
Fig. 4.l
P30
P06
P06
ON
OFF
P31
Fig. 4.m
Légende:
1. température ambiante (B1).
Ci-dessous un exemple supplémentaire de dispositif doté de vanne eau chaude/froide ou seulement
eau chaude et résistance; il se trouve en mode chauffage avec vitesse du ventilateur établie par autofan.
(heat enable)
4.2.14 Fonctionnement manuel: déshumidifi cation
En fonction du point de consigne confi guré par l'utilisateur, la température ambiante est réglée préventi-
vement, en refroidissant le cas échéant pour ensuite passer à la déshumidifi cation.
Au cours de la déshumidifi cation, la vanne eau chaude/froide ou seulement eau froide reste toujours
ouverte et des cycles d'allumage/arrêt du ventilateur à la vitesse minimale sont effectués.
La fonction cool enable est cependant activée pour garantir que la température de l'échangeur soit
suffi samment faible pour assurer la condensation de la vapeur aqueuse.
5
Quand la température ambiante atteint le point de consigne, la déshumidifi cation cesse, le ventilateur
est défi nitivement arrêté et la vanne eau chaude/froide ou seulement eau froide est fermée.
En cas d'actionneurs modulants, la vanne est pilotée complètement ouverte ou fermée.
Légende Fig. 4.k "Gestion des charges":
2
1. mode;
2. température ambiante;
3. ventilation= OFF, vanne= fermée;
4. déshumidifi cation: ventilation= cycles à vitesse min., vanne= ouverte;
5. refroidissement: ventilation= sélection utilisateur, vanne= ouverte.
Légende Fig. 4.l "Gestion des vannes chaude/froide ou seulement eau froide":
1. mode;
2. température ambiante;
3. ventilation= OFF, vanne= fermée;
P50
P49
P50
4. déshumidifi cation: ventilation= cycles à vitesse min., vanne= ouverte;
5. refroidissement: ventilation= sélection utilisateur, vanne= ouverte.
par
P06
P49
P50
4.2.15 Fonctionnement manuel: ventilation
Dans ce mode, la vanne eau chaude ou froide est toujours fermée et le ventilateur se met en marche à
la vitesse sélectionnée par l'utilisateur (en autofan il fonctionne à la vitesse moyenne). Le ventilateur ne
se met en marche que si la température ambiante est comprise dans la plage de température spécifi ée
par les paramètre P31 et P30 afi n d'éviter de désagréables fl ux d'air chaud ou froid.
1
par
P06
P30
P31
40
1
set point
Set-P46
Set-P13
2
P12+P13
P11+P13
P10+P13
3
ON
4
ON
5
medium speed
min. speed
6
7
8
déf
min
max
unité de mesure confi guration
5
0
255
°C/10
3
0
255
min
15
0
255
min
déf
min
max
unité de mesure confi guration
5
0
255
°C/10
15
0
255
°C
20
0
255
°C
9
10
11
12
Fig. 4.j
Hystérésis thermostat
Temps de fonctionnement ventilateur
en déshumidifi cation
Temps de fonctionnement ventilateur
en déshumidifi cation
Hystérésis thermostat
Température activation ventilation
Intervalle activation ventilation
e-drofan - +030221267 - rel. 3.6 del 26.04.2010
13
Tab. 4.m
Tab. 4.n
