Montage

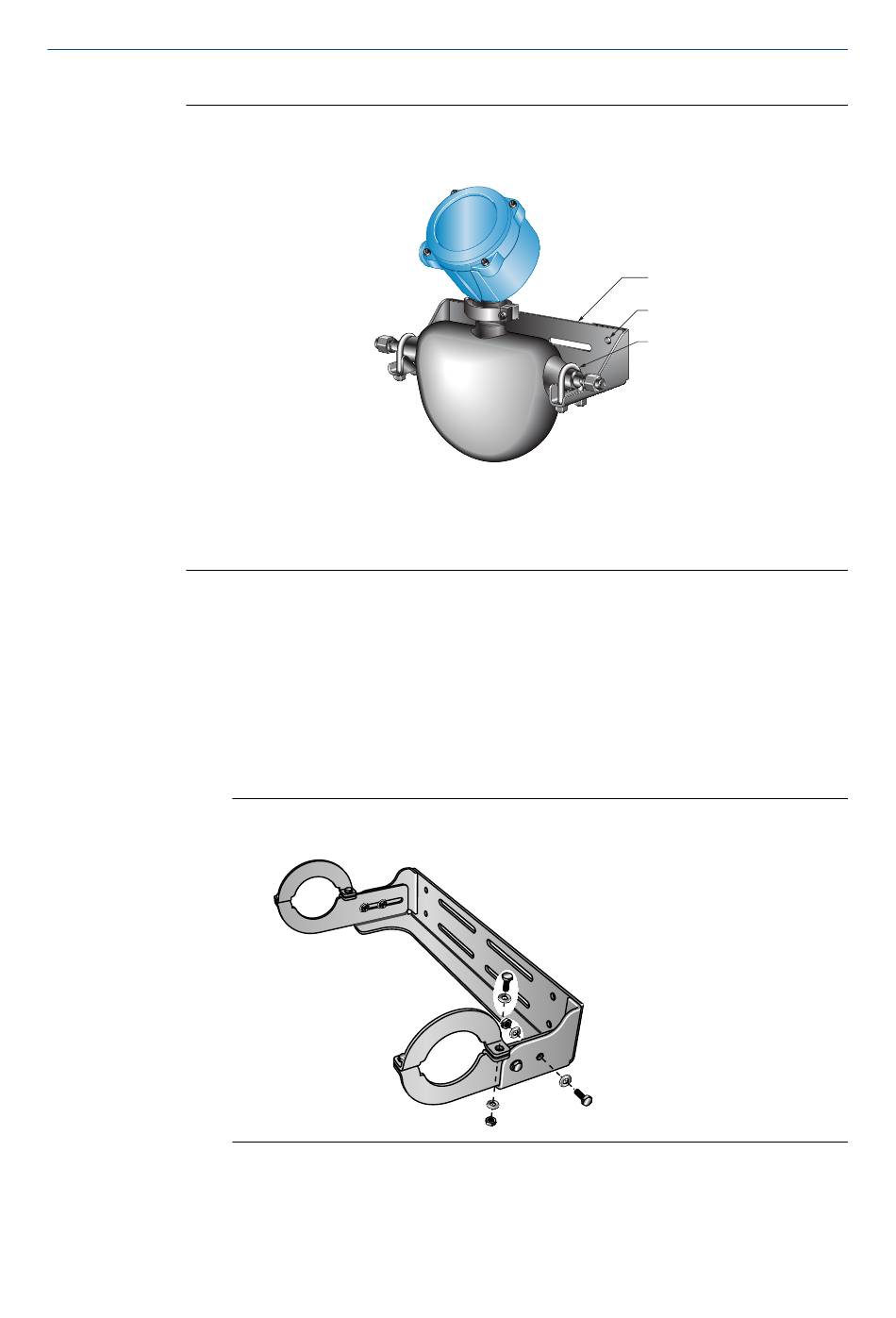

Figure 2-9:
A.
B.
C.
2.6 Monter un capteur CMFS025, CMFS040 ou
CMFS050 sur un support de montage mural
Les capteurs CMFS025, CMFS040 et CMFS050 incluent un support de montage mural en
option.
1.
2.
3.
4.
14
Support de montage pour CMFS007, CMFS010 et CMFS015
Support de montage
Trous de fixation
Étriers fournis
Assembler le support.
Figure 2-10: Support de montage mural assemblé pour les capteurs CMFS025,
CMFS040 et CMFS050
Fixer le support au mur à l'aide de fixations appropriées à la surface de montage.
Placer le capteur sur le support de montage.
Fixer le capteur sur le support à l'aide des fixations fournies.
A
B
C
