Montage

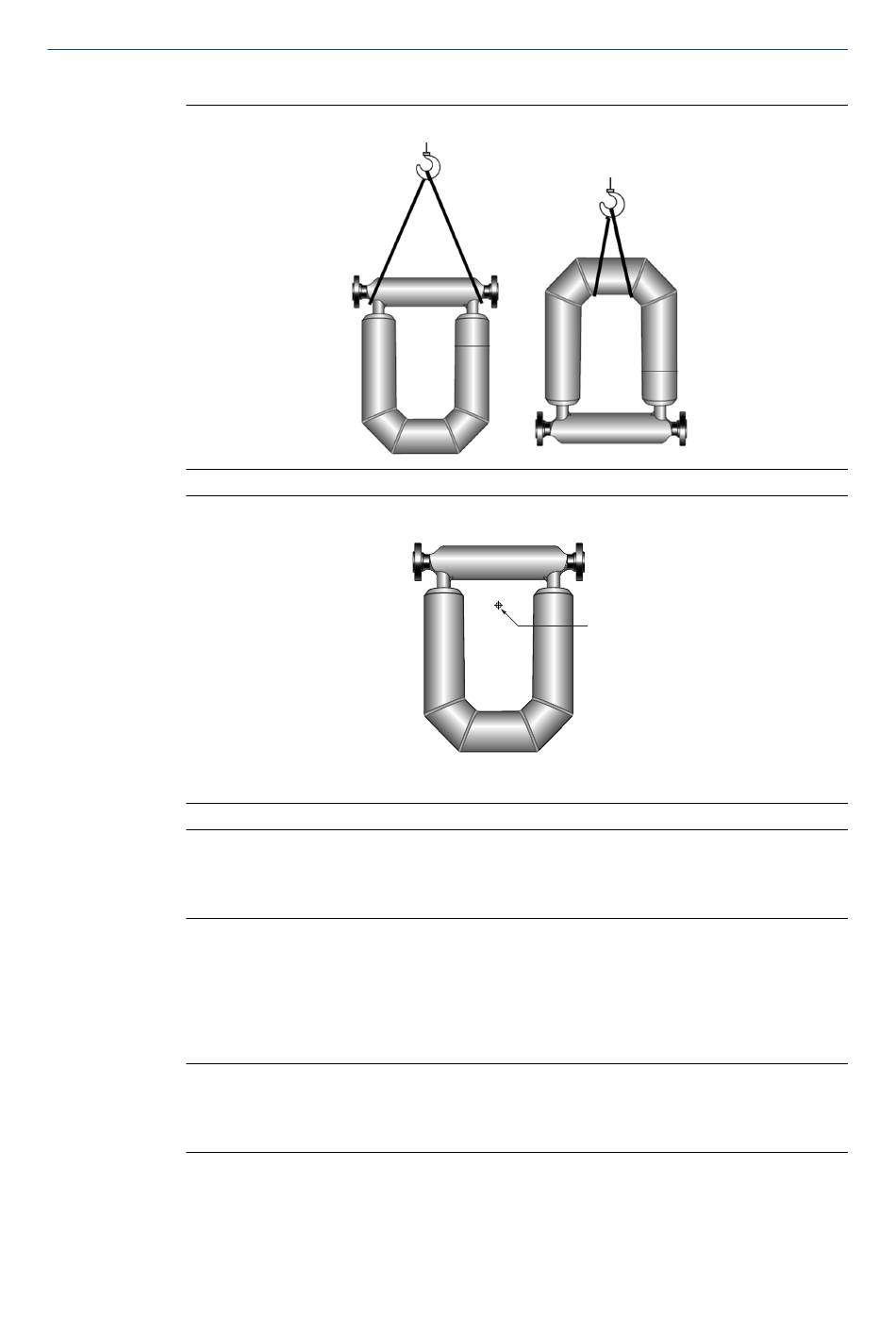

Figure 2-1:
Figure 2-2:
A.
Remarque
Des schémas cotés complets et détaillés, incluant l'emplacement du centre de gravité, sont
consultables via les liens des schémas de produits dans notre boutique en ligne
(www.micromotion.com/onlinestore).
2.2

Montage du capteur

Veiller à minimiser la torsion et le poids appliqués sur les raccords.
Conseil
Pour réduire les risques de condensation ou d'humidité excessive, l'entrée de câble de la boîte de
jonction ou de la platine processeur doit être orientée vers le bas (si possible). L'entrée de câble de la
boîte de jonction ou de la platine processeur peut tourner librement pour faciliter le câblage.
8
Points de levage acceptables
Centre de gravité des grands débitmètres
Centre de gravité typique
A
Micro Motion ELITE
