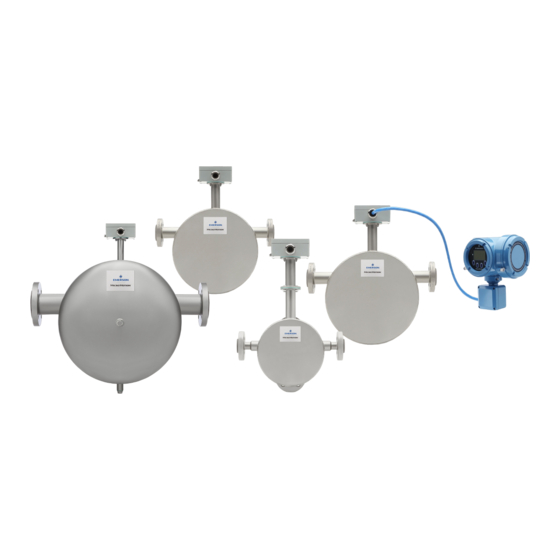

- Page 1 Manuel d’installation MMI-20050296, Rev AD avril 2019 ® Débitmètres et densimètres Micro Motion série TA...
- Page 2 Micro Motion. Pour connaître les procédures à suivre et obtenir les formulaires nécessaires, rendez-vous sur notre site d'assistance en ligne sur www.emerson.com, ou contactez le service clientèle de Micro Motion par téléphone. Service clientèle d'Emerson Flow e-mail : •...
-
Page 3: Table Des Matières
Manuel d’installation Table des matières MMI-20050296 février 2019 Table des matières Chapitre 1 Préparation........................5 1.1 À propos de ce document.........................5 1.2 Documentation associée........................5 1.3 Liste de vérification pour l'installation....................6 1.4 Bonnes pratiques..........................7 1.5 Limites de température........................7 Chapitre 2 Montage........................ - Page 4 Table des matières Manuel d’installation février 2019 MMI-20050296 Micro Motion Série TA...
-
Page 5: Chapitre 1 Préparation
Documentation associée Pour accéder à toute la documentation produit, consulter le DVD de documentation produit livré avec l’appareil ou l’adresse www.emerson.com. Pour plus d’informations, consulter l’un des documents suivants : Fiches de spécifications •... -
Page 6: Liste De Vérification Pour L'installation
Pour les installations ATEX/IECEx, respecter strictement les instructions de sécurité contenues dans la documentation de certification ATEX/IECEx, disponible sur le DVD de documentation livré avec l'appareil ou accessible sur www.emerson.com. Se référer à cette documentation en complément des informations présentées dans ce manuel. -
Page 7: Bonnes Pratiques
Boues Bonnes pratiques • Les appareils Emerson ne requièrent pas de longueurs droites ni en amont ni en aval. • Si l'appareil est installé sur une canalisation verticale, la circulation du fluide doit être ascendante pour un liquide propre comme pour des boues. L'écoulement de gaz doit être descendant. - Page 8 Préparation Manuel d’installation février 2019 MMI-20050296 Type de température Minimale Maximale Température ambiante -40,0 °C 80,0 °C Si la température du procédé est supérieure à 80,0 °C, utiliser la boîte de jonction sur rehausse (code d’interface électronique H). Micro Motion Série TA...
-
Page 9: Chapitre 2 Montage
Manuel d’installation Montage MMI-20050296 février 2019 Montage Montage de l'appareil Veiller à minimiser les contraintes de torsion et de flexion appliquées sur les raccordements au procédé. Conditions préalables Consulter la liste de vérification et les bonnes pratiques recommandées pour l’installation, si ce n’est pas déjà... - Page 10 Montage Manuel d’installation février 2019 MMI-20050296 Micro Motion Série TA...
-
Page 11: Chapitre 3 Câblage
Manuel d’installation Câblage MMI-20050296 février 2019 Câblage Câblage des appareils en tantale • La longueur maximale du câble à 9 conducteurs entre le capteur et le transmetteur est de 304,80 m. • Si vous utilisez l'application Smart Meter Verification (SMV), le câble à 9 conducteurs doit avoir une longueur maximale de 18,29 m. - Page 12 Câblage Manuel d’installation février 2019 MMI-20050296 Numéro des bornes Couleur du fil Bleu Gris Vert Blanc Orange Jaune Violet Rouge Marron Blindage 3. Apparier la couleur des fils du câble avec les fils du capteur. Pour le câblage au niveau du transmetteur ou de la platine processeur déportée, consulter la documentation du transmetteur.
-
Page 13: Chapitre 4 Mise À La Terre
Manuel d’installation Mise à la terre MMI-20050296 février 2019 Mise à la terre L'appareil doit être mis à la terre conformément aux normes applicables sur le site considéré. Il incombe au client de connaître et de respecter toutes les normes de sécurité applicables. - Page 14 Mise à la terre Manuel d’installation février 2019 MMI-20050296 Micro Motion Série TA...
-
Page 15: Chapitre 5 Purge Du Boîtier Du Capteur
Manuel d’installation Purge du boîtier du capteur MMI-20050296 février 2019 Purge du boîtier du capteur Conditions préalables Se procurer le matériel suivant avant de commencer la procédure de purge : ™ • Ruban de Téflon • Suffisamment d'argon ou d'azote pour purger le boîtier du capteur Si l'un des bouchons de purge est retiré, le boîtier du capteur doit être purgé... - Page 16 Purge du boîtier du capteur Manuel d’installation février 2019 MMI-20050296 • Si le gaz de purge est plus lourd que l'air (c'est le cas de l'argon), l'entrée de purge doit se trouver plus bas que la sortie, de sorte que l'air déplacé par le gaz circule du bas vers le haut.
- Page 17 Manuel d’installation MMI-20050296 février 2019 Manuel d’installation...
