Manuel d'installation
MMI-20002159, Rev DO
Octobre 2021

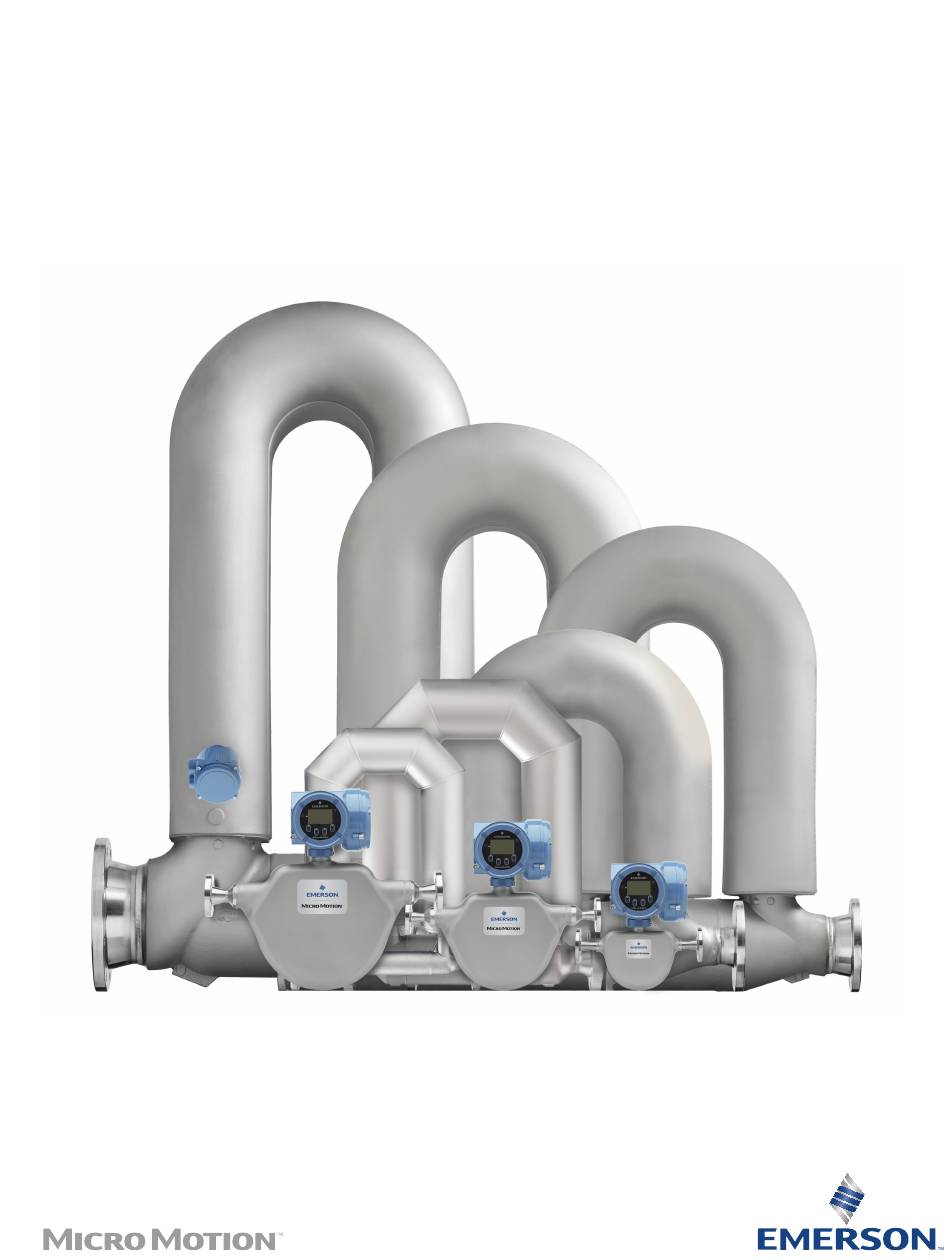

Capteurs de densimètres et débitmètres à
™
™
effet Coriolis Micro Motion
ELITE

Publicité

Table des Matières
loading

Manuels Connexes pour Emerson Micro Motion ELITE

Sommaire des Matières pour Emerson Micro Motion ELITE

  • Page 1 Manuel d’installation MMI-20002159, Rev DO Octobre 2021 Capteurs de densimètres et débitmètres à ™ ™ effet Coriolis Micro Motion ELITE...
  • Page 2 Les informations concernant les appareils conformes à la Directive Équipements sous pression sont disponibles sur Internet à l’adresse suivante : www.emerson.com. Pour une installation en atmosphère explosive en Europe, se référer à la norme EN 60079-14 en l’absence de norme nationale.

  • Page 3: Table Des Matières

    Manuel d’installation Table des matières MMI-20002159 Octobre 2021 Table des matières Chapitre 1 Avant de commencer....................5 1.1 À propos de ce document......................5 1.2 Avertissements de sécurité......................5 1.3 Documentation associée......................6 Chapitre 2 Préparation........................7 2.1 Liste de vérification pour l’installation..................7 2.2 Bonnes pratiques.........................
  • Page 4 Table des matières Manuel d’installation Octobre 2021 MMI-20002159 Micro Motion ELITE...

  • Page 5: Chapitre 1 Avant De Commencer

    Manuel d’installation Avant de commencer MMI-20002159 Octobre 2021 Avant de commencer À propos de ce document Le présent document contient des informations sur la préparation, le montage, le câblage et la mise à la terre du capteur ELITE. Le présent document contient des informations qui présupposent la compréhension par l’utilisateur des procédures et concepts de base relatifs à...

  • Page 6: Documentation Associée

    Instructions relatives aux installations en zone dangereuse livrées avec le capteur ou disponibles sur le site www.emerson.com/flowmeasurement. • Débitmètres à effet Coriolis et densimètres Micro Motion ELITE : Fiche de spécifications • Manuel de préparation et installation du câble à 9 conducteurs des débitmètres Micro Motion •...

  • Page 7: Chapitre 2 Préparation

    Manuel d’installation Préparation MMI-20002159 Octobre 2021 Préparation Liste de vérification pour l’installation □ S’il est envisagé d’installer le transmetteur dans une zone dangereuse : ATTENTION Vérifier que la zone dangereuse indiquée sur la plaque signalétique de l’appareil est compatible avec l’environnement d’installation prévu pour ce dernier. □...

  • Page 8: Bonnes Pratiques

    Si le capteur est installé sur une ligne verticale, le liquide propre ou chargé doit avoir un écoulement ascendant. L’écoulement de gaz doit être descendant. • Veiller à ce que les tubes du capteur restent constamment remplis du fluide à mesurer. Micro Motion ELITE...

  • Page 9: Limites De Température

    Consulter les instructions relatives aux installations en zone dangereuse livrées avec le capteur ou disponibles sur le site www.emerson.com/flowmeasurement pour connaître les limites de température spécifiques à chaque modèle et configuration.
  • Page 10 = Température du procédé (°C) proc A = Toutes les interfaces électroniques disponibles B = Électronique déportée uniquement C = L’utilisation d’options de capteur spéciales pour applications cryogéniques est recommandée si la température du procédé est inférieure à -100 °C Micro Motion ELITE...
  • Page 11 Manuel d’installation Préparation MMI-20002159 Octobre 2021 Limites de température ambiante et du procédé des débitmètres ELITE cryogéniques –40 –100 –240 proc = Température ambiante (°C) = Température du procédé (°C) proc A = Toutes les interfaces électroniques disponibles B = Électronique déportée uniquement Limites de température ambiante et du procédé...

  • Page 12: Recommandations Pour Les Applications Sanitaires Et Les Applications Nécessitant Une Autovidange Par Gravité

    Pour les applications NEP (nettoyable en place), Micro Motion recommande d’utiliser une vitesse d’écoulement minimale de 1,5 m/s pour nettoyer le capteur. • L’espace entre le boîtier électronique et le corps du capteur doit être inspecté périodiquement. Nettoyer cet espace à la main si nécessaire. Micro Motion ELITE...
  • Page 13 Manuel d’installation Préparation MMI-20002159 Octobre 2021 Illustration 2-1 : Installation pour applications nécessitant une autovidange par gravité A. Conduite de procédé B. Sens d’écoulement normal du procédé C. Sens d’écoulement de la vidange Manuel d’installation...
  • Page 14 Préparation Manuel d’installation Octobre 2021 MMI-20002159 Micro Motion ELITE...

  • Page 15: Chapitre 3 Montage

    Manuel d’installation Montage MMI-20002159 Octobre 2021 Montage Recommandations relatives au levage des appareils lourds Des recommandations supplémentaires doivent être observées pour les appareils lourds (de plus de 23 kg), voire les appareils plus légers qui doivent être installés dans des endroits surélevés ou difficiles d’accès, lors de leur transport ou levage sur le site d’installation.
  • Page 16 Illustration 3-2 : Centre de gravité des grands débitmètres A. Centre de gravité typique Remarque Des schémas dimensionnels complets et détaillés, incluant l'emplacement du centre de gravité, sont consultables via les liens des schémas de produits dans notre boutique en ligne sur www.emerson.com. Micro Motion ELITE...

  • Page 17: Montage Du Capteur

    Manuel d’installation Montage MMI-20002159 Octobre 2021 Montage du capteur REMARQUER • Ne pas soulever le capteur par le boîtier électronique ou les connexions de purge, au risque d’endommager l’appareil. • Pour réduire le risque d’accumulation de liquide dans le boîtier électronique, ne pas orienter les transmetteurs ou les boîtes de jonction de capteur avec les entrées de câble vers le haut.

  • Page 18: Rotation De La Boîte De Jonction Ou De La Platine Processeur 800 (Facultatif)

    3. Orienter le boîtier dans la position désirée et dans l’alignement des encoches. 4. Insérer le boîtier dans le tube de passage. 5. Remettre le collier en place et serrer la vis du collier de serrage. Micro Motion ELITE...

  • Page 19: Montage De L'électronique Des Sondes Haute Température

    Manuel d’installation Montage MMI-20002159 Octobre 2021 Montage de l’électronique des sondes haute température L’électronique des sondes haute température est fixée à l’extrémité d’un conduit flexible pré-installé de 813 mm. L’électronique doit être montée séparément sur une paroi ou un tube support. Illustration 3-4 : Composants d’une sonde haute température A.
  • Page 20 Illustration 3-5 : Retrait de l’électronique du boîtier du capteur A. Détacher l’électronique du boîtier du capteur et la monter à une paroi ou un tube support. Procédure • Pour un montage mural, utiliser les quatre vis 8 mm fournies avec le support de montage. Micro Motion ELITE...
  • Page 21 Manuel d’installation Montage MMI-20002159 Octobre 2021 Illustration 3-6 : Éléments pour un montage mural A. Paroi ou surface plane B. Électronique (platine processeur avancée illustrée) C. Conduit flexible • Pour un montage sur tube support, utiliser le kit de montage avec étriers de 51 mm fourni avec le support de montage.

  • Page 22: Montage D'un Capteur Cmf010 Sur Une Paroi Ou Un Tube Support

    être omise. Procédure 1. Localiser les trous de montage. Si le capteur est équipé d’une boîte de jonction, celle-ci doit être orientée de façon à exposer les trous de montage. Micro Motion ELITE...

  • Page 23: Montage D'un Capteur Cmfs007, Cmfs010 Ou Cmfs015 Sur Un Support

    Manuel d’installation Montage MMI-20002159 Octobre 2021 Illustration 3-8 : Montage optionnel A. Deux vis de fixation 8 mm (non fournies) B. Boîte de jonction (illustrée) ou platine processeur C. Surface de montage 2. Si nécessaire, installer des cales rigides entre le capteur et la surface de montage. 3.

  • Page 24: Montage D'un Capteur Cmfs025, Cmfs040 Ou Cmfs050 Sur Un Support De Montage Mural

    B. Trous de fixation C. Étriers fournis Montage d’un capteur CMFS025, CMFS040 ou CMFS050 sur un support de montage mural Les capteurs CMFS025, CMFS040 et CMFS050 incluent un support de montage mural en option. Procédure 1. Assembler le support. Micro Motion ELITE...

  • Page 25: Montage Entre Brides

    Manuel d’installation Montage MMI-20002159 Octobre 2021 Illustration 3-10 : Support de montage mural assemblé pour les capteurs CMFS025, CMFS040 et CMFS050 2. Fixer le support à la paroi à l’aide de fixations adaptées à la surface de montage. 3. Placer le capteur sur le support de montage. 4.
  • Page 26 4. Serrer les écrous à la main. 5. Tourner les bagues d’alignement dans le sens qui leur fait prendre appui contre les tiges filetées. Conseil Tourner les deux bagues d’alignement du capteur jusqu’à ce que l’ensemble soit centré et rigide. Micro Motion ELITE...

  • Page 27: Installation D'une Électronique Montée Sur Rehausse

    Manuel d’installation Montage MMI-20002159 Octobre 2021 Illustration 3-13 : Manipulation de la bague d’alignement A. Sens dans lequel la bague doit être tournée B. Sens dans lequel les tiges sont poussées C. Tige filetée 6. Serrer les écrous à l’aide d’une clé de façon alternée. Installation d’une électronique montée sur rehausse Si le capteur comporte une électronique montée sur rehausse, la rehausse doit être...
  • Page 28 à la base de la rehausse avec les encoches du tube de passage. 5. Remettre le collier de serrage et serrer la vis du collier à un couple de 1,47 N m à 2,03 N m. Micro Motion ELITE...

  • Page 29: Chapitre 4 Câblage Des Entrées/Sorties Et De L'alimentation Du Transmetteur

    Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur MMI-20002159 Octobre 2021 Câblage des entrées/sorties et de l'alimentation du transmetteur Options de câblage La procédure de câblage à suivre dépend de l’interface électronique associée au capteur. Tableau 4-1 : Procédures de câblage en fonction de l’interface électronique Interface électronique Procédure de câblage Transmetteur intégré...

  • Page 30: Raccordement Du Câble À 4 Conducteurs

    4.2.3 Préparation d’un câble avec des presse-étoupe fournis par l’utilisateur Procédure 1. Retirer le couvercle de la platine processeur à l’aide d’un tournevis plat. 2. Insérer les fils dans l’écrou de fouloir et le corps du presse-étoupe. Micro Motion ELITE...
  • Page 31 Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur MMI-20002159 Octobre 2021 A. Corps du presse-étoupe B. Écrou de fouloir 3. Connecter les fils de masse et de blindage du câble RS-485 à la vis de masse interne du boîtier. 4.
  • Page 32 Positionner le tube de compression de telle sorte que son bord intérieur soit aligné avec la tresse du manchon thermorétractable. A. Manchon thermorétractable blindé B. Manchon thermorétractable après chauffage Câble Couper 8 mm du manchon. avec presse- étoupe A. Coupe Micro Motion ELITE...
  • Page 33 Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur MMI-20002159 Octobre 2021 8. Assembler le presse-étoupe en rabattant le blindage ou la tresse par-dessus le tube de compression afin qu’il dépasse de 3 mm du joint torique. A. Blindage rabattu 9.
  • Page 34 A. Borne 1 (alimentation +) : fil rouge B. Borne 2 (alimentation -) : fil noir C. Borne 3 (RS-485/A) : fil blanc D. Borne 4 (RS-485/B) : fil vert 2. Réinstaller le couvercle de la platine processeur. Micro Motion ELITE...

  • Page 35: Raccordement Du Câble À 9 Conducteurs

    Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur MMI-20002159 Octobre 2021 3. Serrer les vis du couvercle à un couple de : • Pour un boîtier en aluminium : 1,13 N m à 1,47 N m • Pour un boîtier en acier inoxydable : au moins 2,15 N m Si l’installation est correcte, il n’y a pas de jeu entre le couvercle et la base.
  • Page 36 Câblage des entrées/sorties et de l'alimentation du transmetteur Manuel d’installation Octobre 2021 MMI-20002159 Micro Motion ELITE...

  • Page 37: Chapitre 5 Mise À La Terre

    Manuel d’installation Mise à la terre MMI-20002159 Octobre 2021 Mise à la terre L’appareil doit être mis à la terre conformément aux normes applicables sur le site considéré. Il incombe au client de connaître et de respecter toutes les normes de sécurité applicables.
  • Page 38 Mise à la terre Manuel d’installation Octobre 2021 MMI-20002159 Micro Motion ELITE...

  • Page 39: Chapitre 6 Informations Complémentaires

    Manuel d’installation Informations complémentaires MMI-20002159 Octobre 2021 Informations complémentaires Purge du boîtier du capteur Conditions préalables Se procurer le matériel suivant avant de commencer la procédure de purge : ™ • Ruban de Téflon • Suffisamment d’argon ou d’azote pour purger le boîtier du capteur Si le capteur est doté...
  • Page 40 566,3 l/h CMF200 566,3 l/h CMF300 566,3 l/h CMF350 566,3 l/h CMF400 566,3 l/h CMFHC2 566,3 l/h CMFHC3 566,3 l/h CMFHC4 566,3 l/h CMFS007 566,3 l/h 1 1/2 CMFS010 566,3 l/h 1 1/2 CMFS015 566,3 l/h 1 1/2 Micro Motion ELITE...

  • Page 41: Décharge De Pression

    Manuel d’installation Informations complémentaires MMI-20002159 Octobre 2021 Tableau 6-1 : Durée de purge (suite) Modèle du capteur Débit de purge Temps (minutes) CMFS025 566,3 l/h 4 1/2 CMFS040 566,3 l/h 4 1/2 CMFS050 566,3 l/h 4 1/2 CMFS075 566,3 l/h CMFS100 566,3 l/h CMFS150...
  • Page 42 Ex-i et Ex-tc, ainsi que l’indice de protection du débitmètre à effet Coriolis. Toute modification apportée au raccord de purge, au bouchon borgne ou aux disques de rupture doit garantir au minimum une protection d’indice IP66/IP67. Micro Motion ELITE...
  • Page 43 Manuel d’installation MMI-20002159 Octobre 2021 Manuel d’installation...
  • Page 44 © 2021 Micro Motion, Inc. Tous droits réservés. Le logo Emerson est une marque commerciale et une marque de service d’Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD et MVD Direct Connect sont des marques appartenant à l’une des filiales d’Emerson Automation Solutions. Toutes les autres marques sont la propriété...
