Câblage

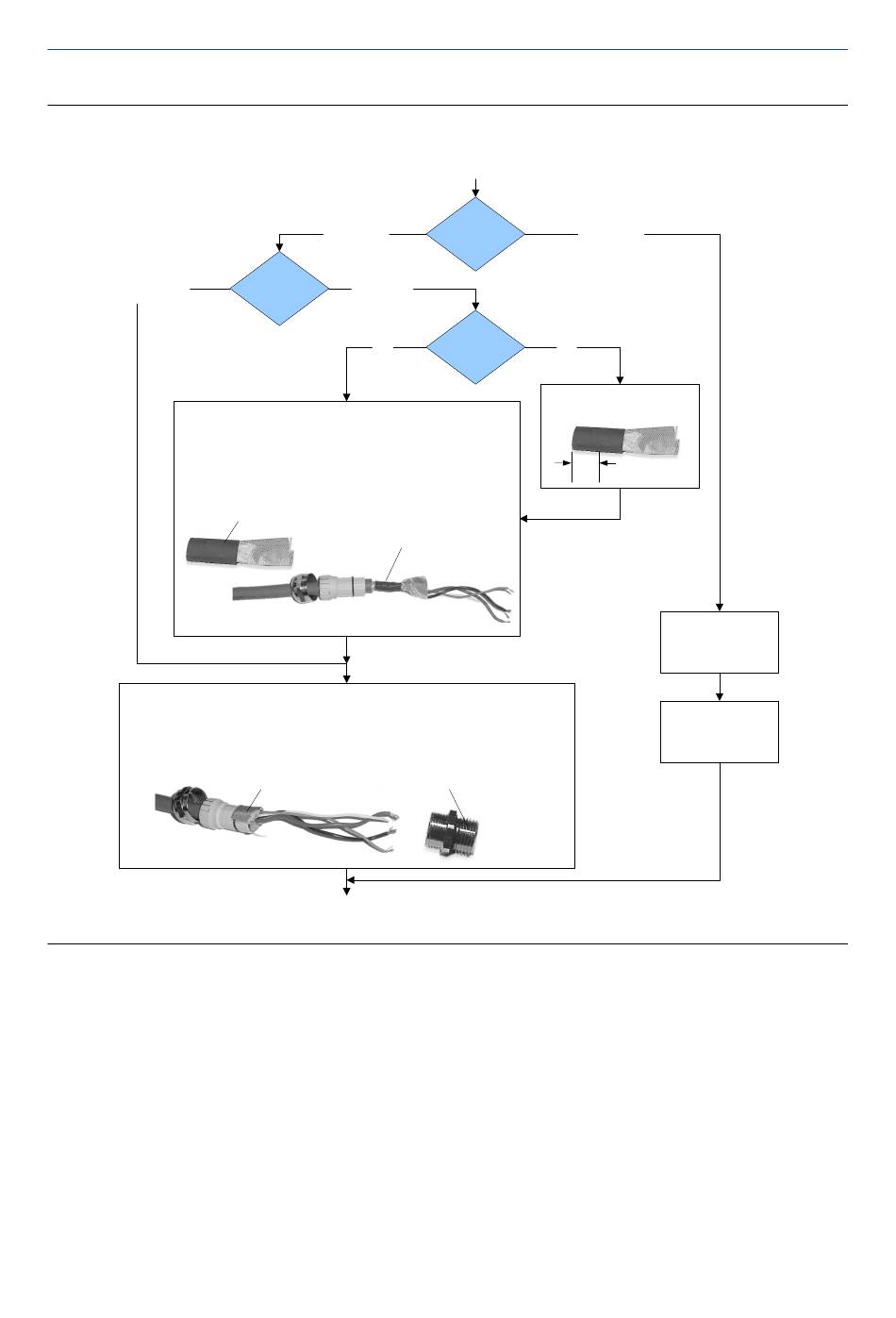

Figure 3-2: Blindage du câble 4 conducteurs
Tressé
(câble blindé)
Installer le manchon thermorétractable
1. Glisser le manchon thermorétractable blindé sur les fils de blindage.
S'assurer que les fils sont entièrement recouverts.
2. Rétracter le manchon à l'aide d'un pistolet à air chaud 120 °C. Ne pas
brûler le câble.
3. Positionner le tube de compression de telle sorte que son bord intérieur
soit aligné avec la trresse du manchon thermorétractable.
Assembler le presse-étoupe
1. Rabattre le blindage ou la tresse par-dessus le tube de compression afin qu'il dépasse de
3 mm du jointd'étanchéité.
2. Visser le corps du presse-étoupe sur l'entrée de câble de la platine processeur.
3. Insérer l'extrémité du câble dans le corps du presse-étoupe et visser l'écrou sur le corps.
3.2.3 Raccordement des conducteurs aux bornes de la platine
processeur
Une fois le câble à 4 conducteurs préparé et blindé (si nécessaire), raccorder les
conducteurs individuels du câble à 4 conducteurs aux bornes de la platine processeur.
22
Micro Motion
presse-étoupe
Type de
Feuille
blindage de
(câble blindé)
câble
NPT
Manchon
thermorétractable
blindé
Après application
thermique
Corps du presse-
Blindage rétracté
étoupe
Terminé
Dans la procédure de
préparation
Fourni par
Fournisseur du
l'utilisateur
presse-étoupe
presse-étoupe
Type de presse-
M20
étoupe
Couper 7 mm à partir du
manchon thermorétractable
Ajust
age
blindé
Connecter le blindage et
les fils de blindage dans
le presse-étoupe
Assembler le presse-
étoupe conformément
aux instructions du
fournisseur
