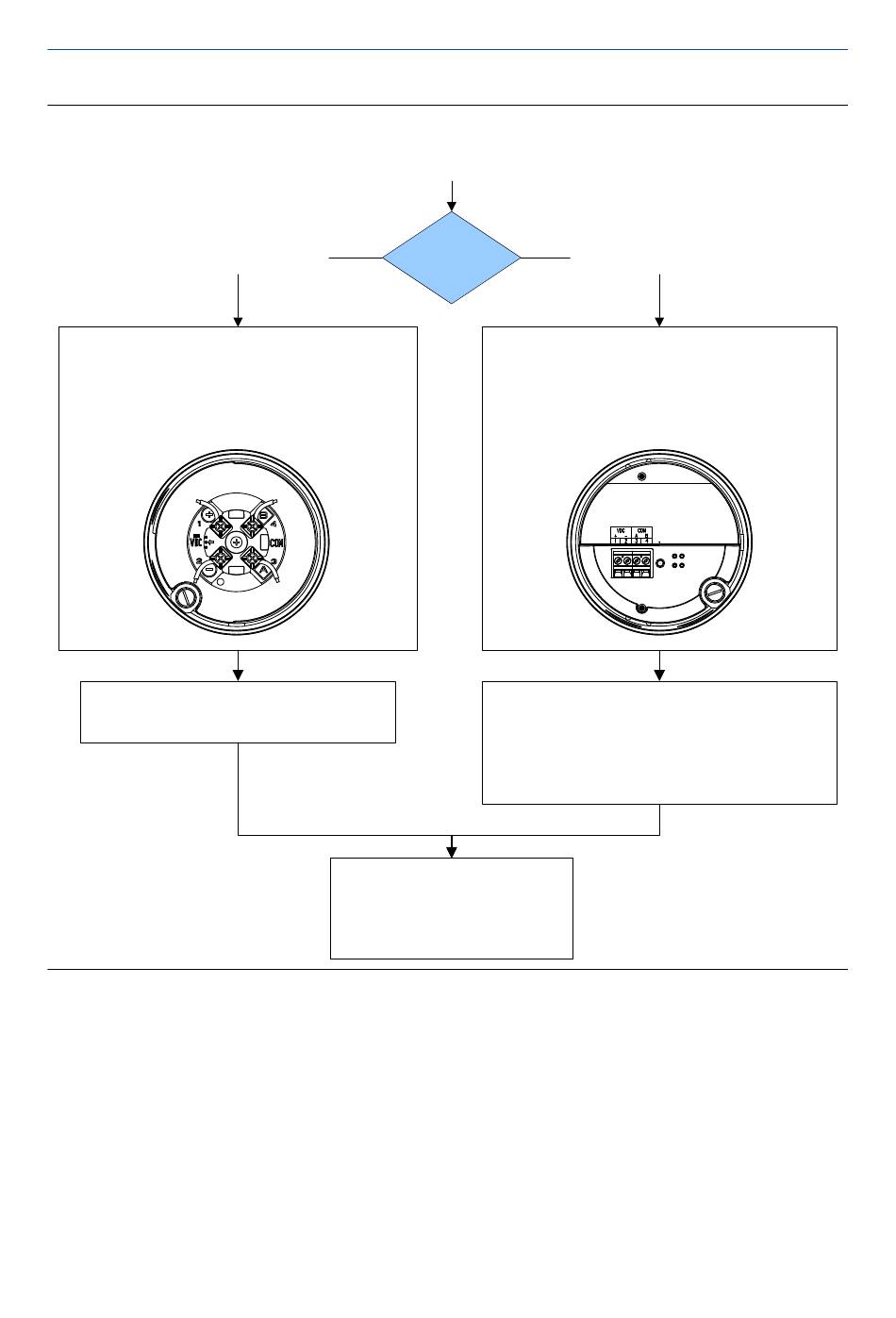

Figure 3-3: Bornes côté platine processeur
Connecter les fils aux bornes de la platine processeur.
Fil rouge > Borne 1 (alimentation +)
Fil noir > Borne 2 (alimentation –)
Fil blanc > Borne 3 (RS-485/A)
Fil vert > Borne 4 (RS-485/B)
Réinstaller et serrer le couvercle de la platine
processeur.
3.3 Connecter le câble 9 conducteurs
1.
2.
3.
4.
Manuel d'installation
Standard
platine processeur
Connecter les fils aux bornes du
(voir le manuel du transmetteur).
Préparer et installer le câble suivant les instructions du Guide de préparation et
d'installation du câble à 9 conducteurs des débitmètres de Micro Motion.
Insérer les extrémités dénudées de chaque conducteur dans les bornes. Aucune
partie dénudée ne doit rester exposée.
Apparier la couleur des conducteurs du câble avec les conducteurs du capteur. Pour
le câblage au niveau du transmetteur ou de la platine processeur, consulter la
documentation du transmetteur.
Serrer les vis des bornes pour maintenir les fils en place.
De l'étape 1 ou 2
Type de platine
processeur platine processeur
Connecter les fils aux bornes de la platine processeur.
Fil rouge
Fil noir
Fil blanc
Fil vert
1. Réinstaller le couvercle de la platine processeur.
2. Serrer les vis du couvercle à un couple de :
10–13 in-lbs (1,13–1,47 N-m) pour les boîtiers en
•
aluminium
19 in-lbs (2,1 N-m) minimum pour les boîtiers en acier
•
inoxydable.
transmetteur
Avancée
> Borne 1 (alimentation +)
> Borne 2 (alimentation –)
> Borne 3 (RS-485/A)
> Borne 4 (RS-485/B)
Câblage
