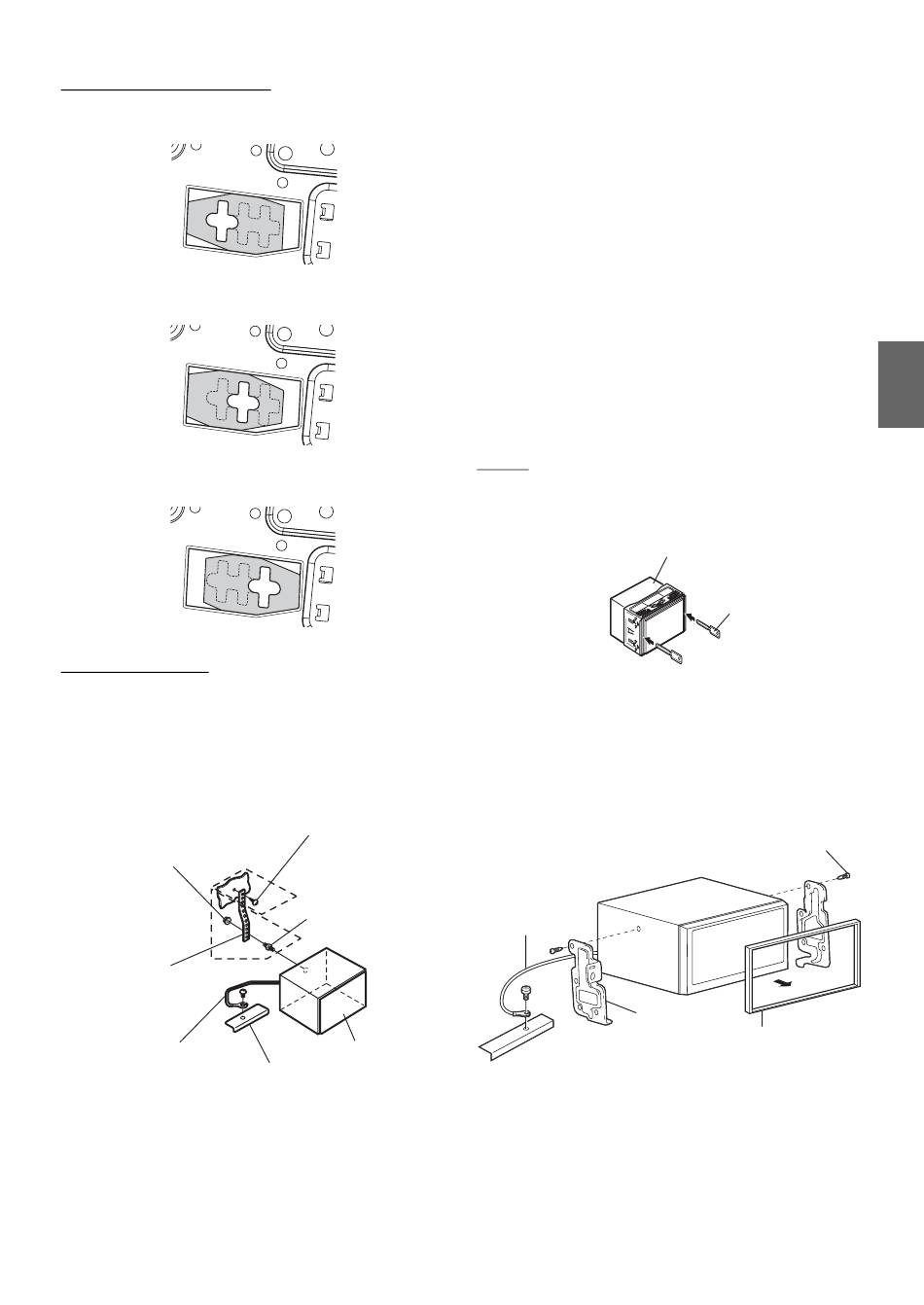

Comment utiliser une étiquette
Si A est utilisé pour l'installation:
Collez l'étiquette de sorte que les orifices B et C soient couverts.
Si B est utilisé pour l'installation:
Collez l'étiquette de sorte que les orifices A et C soient couverts.
Si C est utilisé pour l'installation:
Collez l'étiquette de sorte que les orifices A et B soient couverts.
Installation du cadran
2
* Si vous utilisez A, vous devez monter la plaque frontale fournie.
Si vous utilisez B, vous devez modifier la plaque frontale avant de
l'installer.
Pour modifier la plaque frontale, contactez votre revendeur Alpine.
Si vous utilisez C, il est impossible de monter la plaque frontale.
Consultez votre revendeur Alpine.
4
Écrou hexagonal (M5)
Languette
de fixation
métallique
Fil de terre
Châssis
Vis
2
*
Tige filetée
1
*
Cet appareil
Si votre véhicule possède un support, installez le
long boulon à tête hexagonale sur le panneau arrière
de l'appareil INA-W910R et placez le capuchon en
caoutchouc sur le boulon. Si le véhicule ne possède
pas de support de montage, renforcez l'appareil
principal avec une attache de montage métallique
(non fournie). Fixez le fil de terre de l'appareil à un
élément métallique propre à l'aide d'une vis (*
fixée au châssis du véhicule. Raccordez tous les fils
de l'INA-W910R selon les indications de la section
RACCORDEMENTS.
• Pour la vis désignée par le symbole « *
à l'emplacement de montage choisi.
5
Faites glisser l'INA-W910R dans le tableau de bord
jusqu'à ce que vous entendiez un clic. Cela permet
de s'assurer que l'appareil est correctement bloqué
et qu'il ne risque pas de sortir accidentellement du
tableau de bord.
Dépose
1. Insérez les clés de support dans l'appareil, le long des
guides latéraux. L'appareil peut maintenant être retiré
de la gaine de montage.
Cet appareil
2. Extrayez l'appareil hors du tableau de bord en le
maintenant déverrouillé.
<VÉHICULE JAPONAIS>
Retirez la plaque avant, puis fixez le fil de terre de l'appareil à un
élément métallique propre à l'aide d'une vis (*) déjà fixée au
châssis du véhicule.
Fixez le support de fixation original de chaque côté de
l'INA-W910R à l'aide des vis fournies avec l'INA-W910R.
Fil de terre
*
Support de
fixation
Châssis
1
) déjà
2
», utilisez une vis appropriée
Clés de support
(fournies)
Vis (M5 × 8) (fournie)
Plaque avant (fournie)
