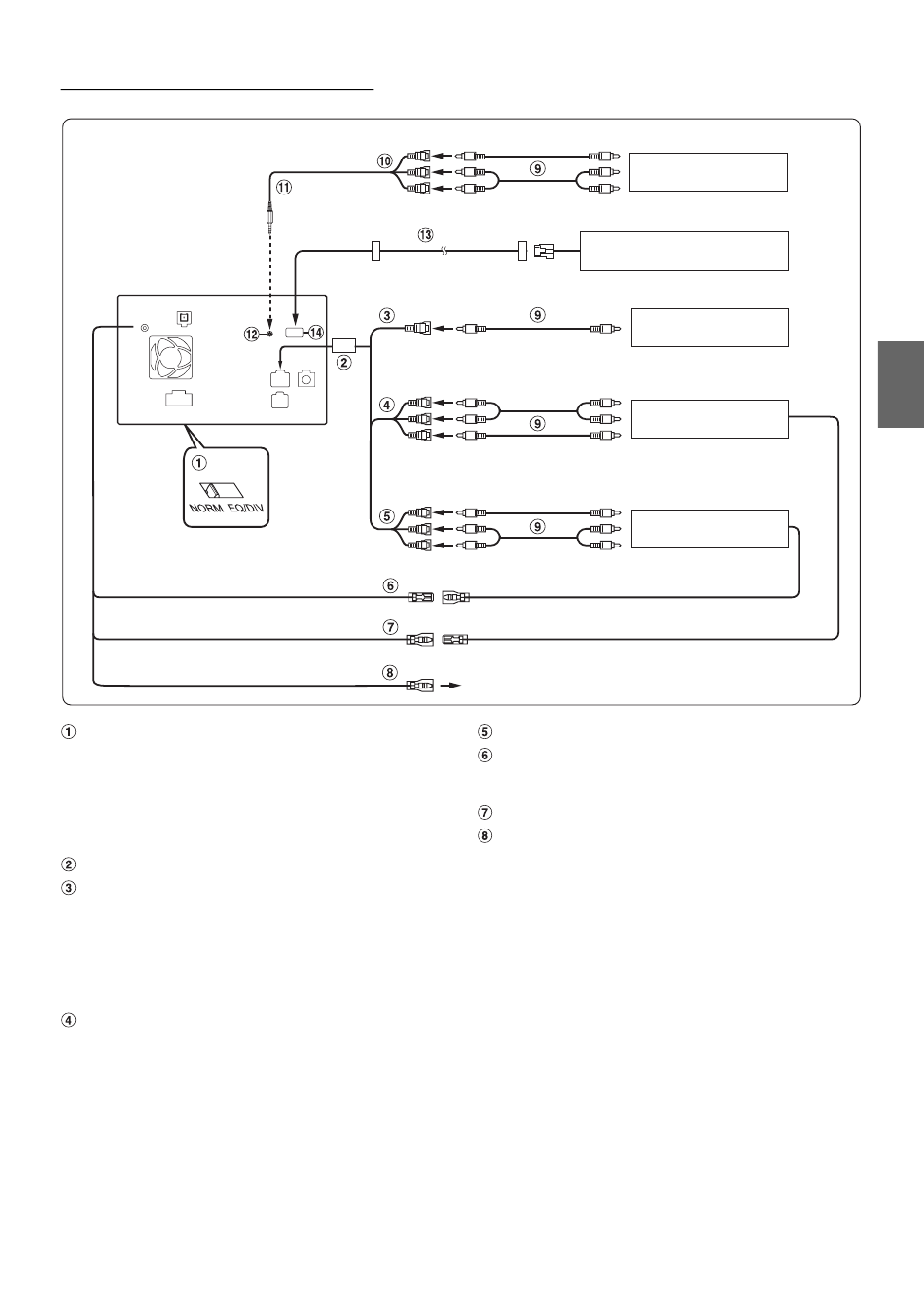

En cas de raccordement d'un appareil externe
(Blanc/Brun)
(Blanc/Brun)
(Orange/Blanc)
Interrupteur du système
Lorsque vous raccordez un égaliseur ou un répartiteur
équipé de la fonction Ai-NET, placez les deux interrupteurs
sur la position EQ/DIV. Si aucun appareil n'est connecté,
laissez ces sélecteurs sur la position NORM.
• N'oubliez pas de mettre l'appareil hors tension avant de modifier la
position du sélecteur.
Connecteur d'entrée de la caméra AUX I/O
Connecteur de sortie RCA de la caméra
(CAMERA IN) (Jaune)
À utiliser lors du raccordement d'une caméra munie d'un
connecteur de sortie RCA.
• Sélectionnez « RCA » à la section « Réglage de l'entrée de la
caméra » (page 48) lors du raccordement d'une caméra avec le
connecteur de sortie RCA.
Connecteurs de sortie audio/vidéo (AUX OUTPUT)
Utilisez-la pour raccorder un moniteur en option.
REMOTE OUT
REMOTE IN
REVERSE
À utiliser uniquement lorsque vous connectez la
caméra de recul.
À la borne de sortie vidéo
DVE-5027, etc.
(vendu séparément)
À la borne de sortie audio
Caméra de recul HCE-C117D, etc.
(vendue séparément)
À la borne de sortie vidéo
Caméra avec sortie vidéo
RCA (vendue séparément)
À la borne d'entrée audio
Moniteur arrière
(vendu séparément)
À la borne d'entrée vidéo
À la borne de sortie vidéo
Tuner TV
(vendu séparément)
À la borne de sortie audio
(Blanc/Brun)
REMOTE IN
REMOTE OUT
(Blanc/Brun)
Connecteurs d'entrée audio/vidéo (AUX INPUT)
Fil de sortie de la télécommande (blanc/brun)
Raccordez-le au fil d'entrée de la télécommande. Ce fil
produit les signaux de commande de la télécommande.
Fil d'entrée de la télécommande (blanc/brun)
Fil de recul (orange/blanc)
À utiliser uniquement lorsque vous connectez la caméra de
recul. À raccorder à la borne positive du feu de recul du
véhicule. Ce feu s'allume lorsque vous enclenchez la
marche arrière (R).
Ce fil étant correctement raccordé, l'image vidéo bascule
automatiquement vers la caméra de recul dès que la voiture
est en marche arrière (R).
103
-FR
