Réglage de la fixation du bol :
Les bras du bol doivent être relevés en position normale
de travail. Desserrer les contre-écrous (1) (fig. 6) et retirer
les goupilles fendues (2). Tournez les boulons (3) jusqu'à
obtenir une fixation correcte du bol. En tournant les bou-
lons hors du tube d'extension, la fixation est accrue.
Commencez par tourner l'un des boulons d'un demi-tour.
Le diamètre de réglage doit être mesuré à l'intérieur
entre les bras du bol :
Diamètre de réglage :
Réglage du centrage du bol :
Desserrez les contre-écrous (1) (fig. 6) et retirez les gou-
pilles fendues (2). Tournez les boulons (3) de manière à ce
que le bol soit au centre du batteur. Afin de ne pas modifier
la fixation du bol, l'un des boulons doit être tourné hors
du tube d'extension et l'autre dans le tube d'extension.
Vérifiez à l'aide du batteur plat que le bol soit correctement
centré et faites tourner la tête planétaire avec votre main
avant de brancher la tension.
Réglage de la hauteur du bol :
Les positions haute et basse du bol sont déterminées par
les micro-rupteurs (1) et (2), (fig. 6a).
Les deux arrêts mécaniques composés des boulons (3)
et (4) sont réglés de manière à être heurtés environ 1
mm après le micro-rupteur en cas de défaillance de ce
dernier. La position haute des bras supports du bol est
réglée en pliant le bras ressort du micro-rupteur (1) vers
l'avant ou vers l'arrière.
Il est très important de régler à nouveau la vis d'arrêt (3).
Procéder de la même manière pour régler la position
basse en pliant le bras ressort du micro-rupteur (2).
Remarque : Le bras ressort ne doit pas être plié en
arrière au point que les bras supports du bol ne puissent
le heurter. Régler ensuite l'arrêt mécanique (4).
Hauteur du bol (X):
fig. 7a Mesure de la hauteur du bol :
AR30
=
361,8mm
AR40
=
391,3mm
AR60
=
450,4mm
AR30
=
162mm
AR40
=
162mm
AR60
=
178mm
12

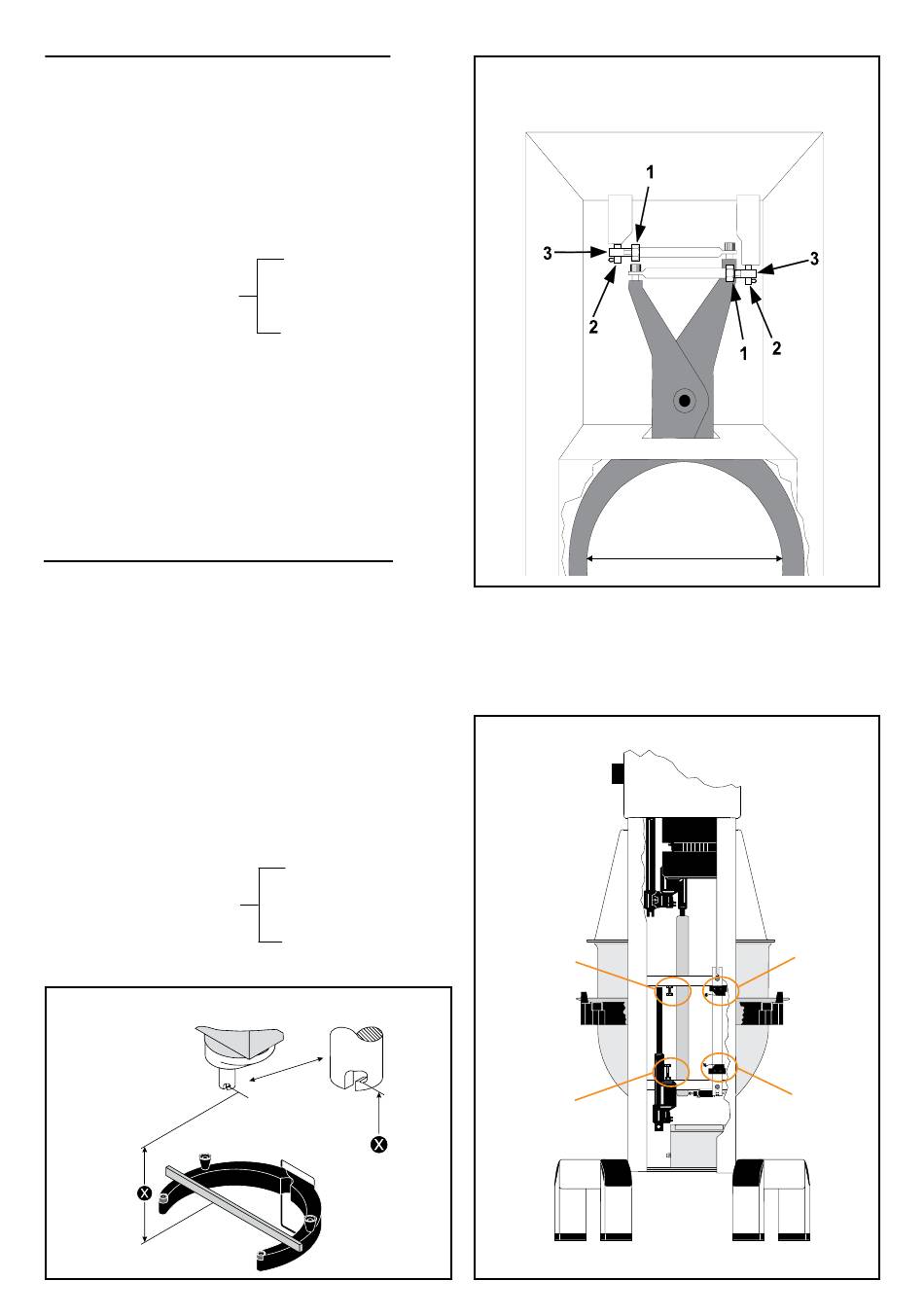

fig. 6 Réglage de la fixation du bol et du centrage du bol
Diamètre de réglage
fig. 7b Réglage de la hauteur du bol :
3
4
1
2
