15.4. INSTALLATION ET RACCORDEMENT DU SERVOMOTEUR

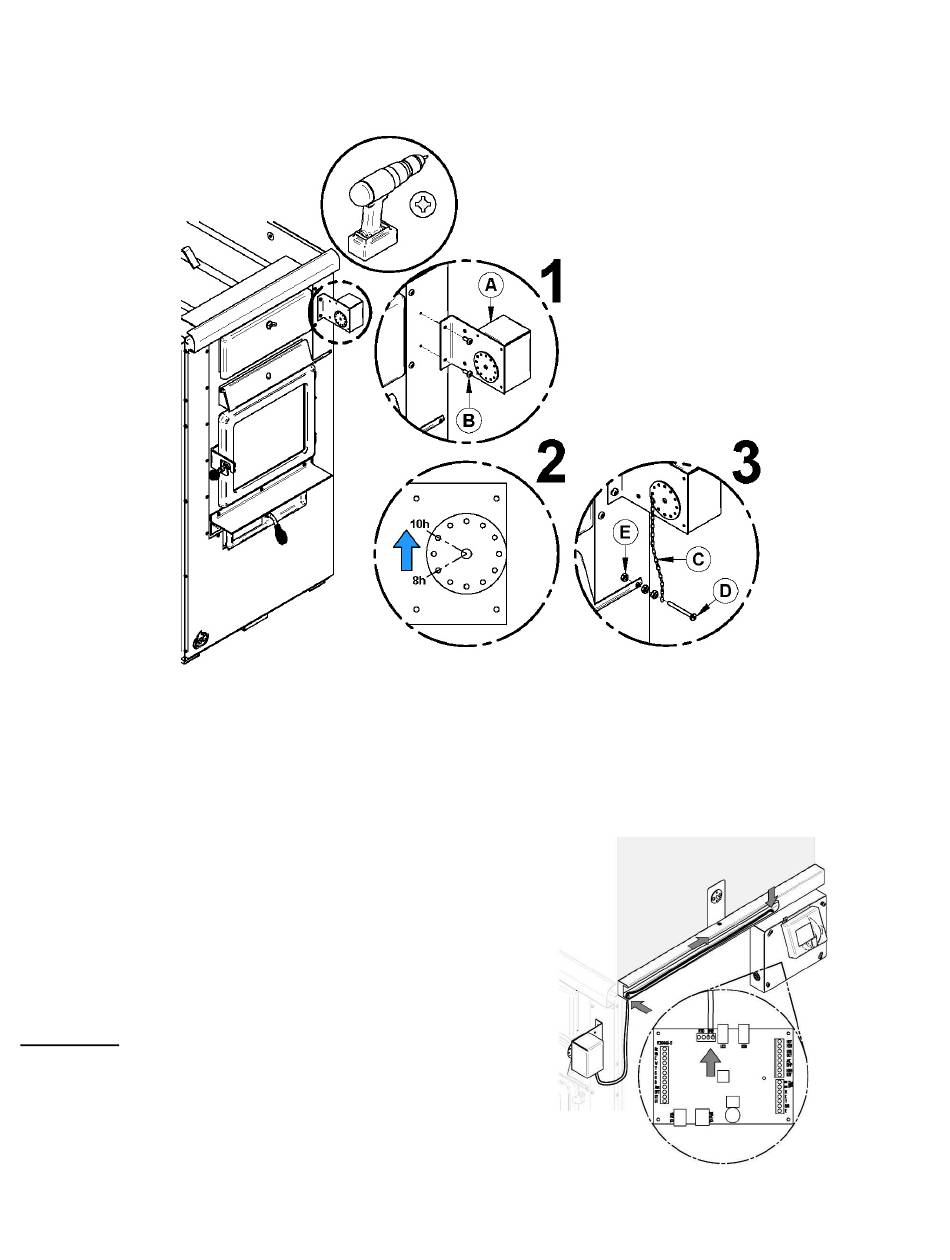

Votre annexe Max Caddy est munie d'un servomoteur. Pour l'installer, il suffit de le visser en place dans les deux trous
pré percés à cet effet en utilisant deux vis tel qu'illustré ci-dessous.
Une fois installé, il faut installer la chaînette reliant le servomoteur sur la trappe d'entrée d'air primaire tel qu'illustré ci-
dessus. La chaîne qui relie la trappe d'entrée d'air au moteur doit avoir un jeu de 1/8" et doit être sécurisée en place à
l'aide du crochet. Lorsqu'il n'y a pas de demande de chaleur, la trappe d'entrée d'air doit être complètement fermée et
la chaîne doit être fixée au servomoteur à 8 heures.
Par la suite, vous devez faire le branchement entre le
servomoteur et la carte liaison. Sortez les fils du
servomoteur et faites-les entrer dans le passe-fil. Les
faire sortir par le trou à proximité du boîtier de la carte
liaison.
Pour le branchement, référez-vous au schéma
électrique.
ATTENTION : UTILISEZ DES FILS (NON INCLUS)
APPROUVÉS POUR 75 °C OU PLUS.
