Installer les chambres d'air et les conduits en ligne conformément au schéma de L'OPTION 1 de cette section. On ne
doit envisager de raccorder les conduits en série (OPTION 2) que si l'installation en ligne (OPTION 1) ne peut être
réalisée.
Si les conduits sont raccordés en série (OPTION 2) et que la fournaise existante est équipée d'un contrôle de limite de
ventilateur monté dans la chambre d'air, la cloison que l'on installe doit être située au moins 5" (127 mm) au-dessus du
contrôle de limite. Cette cloison doit être étanche.
Les OPTION 3 et OPTION 4 sont permises lorsque l'installation de l'annexe MAX CADDY est faite avec une fournaise
existante dont la sortie d'air chaud est descendante. Le conduit de la sortie d'air chaud de l'annexe MAX CADDY doit
obligatoirement être au-dessus de l'annexe et ne peut être dirigé vers le bas.
Ne pas raccorder les conduits de façon à permettre une inversion de l'écoulement de l'air (voir exemple 1 et 3.)
Le conduit qui relie la fournaise existante à l'annexe doit avoir un minimum de 540 po
2 2
(0.35 m ) de surface et un rayon
minimum de 6" pour le coude intérieur (152 mm). (Voir OPTION 1 et 2).
MAX CADDY

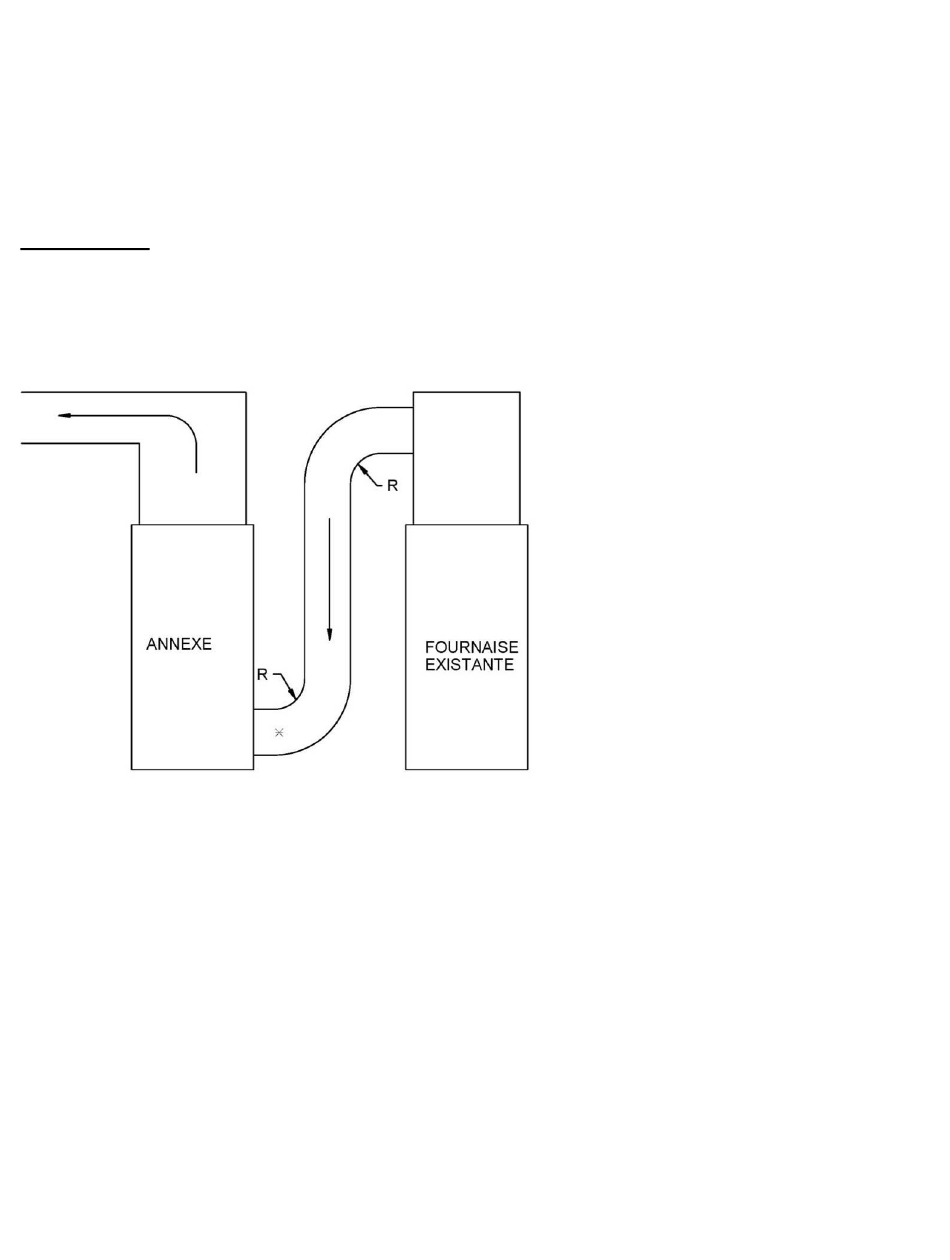

Option 1
