15.3. INSTALLATION DU CAPTEUR DE TEMPÉRATURE (RTD) DU PLÉNUM D'AIR CHAUD
Sur l'annexe Max Caddy, un capteur de température (RTD) doit être installé sur le côté de l'appareil à l'aide du support
fourni avec celui-ci. Le capteur de température est primordial au fonctionnement de l'appareil. Elle sert à lire la
température à l'intérieur du plénum d'air chaud de l'annexe. Il est important que le RTD et que le support du RTD
soient sécurisés de façon appropriée sur le plénum d'air chaud.
ATTENTION : UTILISEZ DES FILS (NON INCLUS) APPROUVÉS POUR 75 °C OU PLUS.

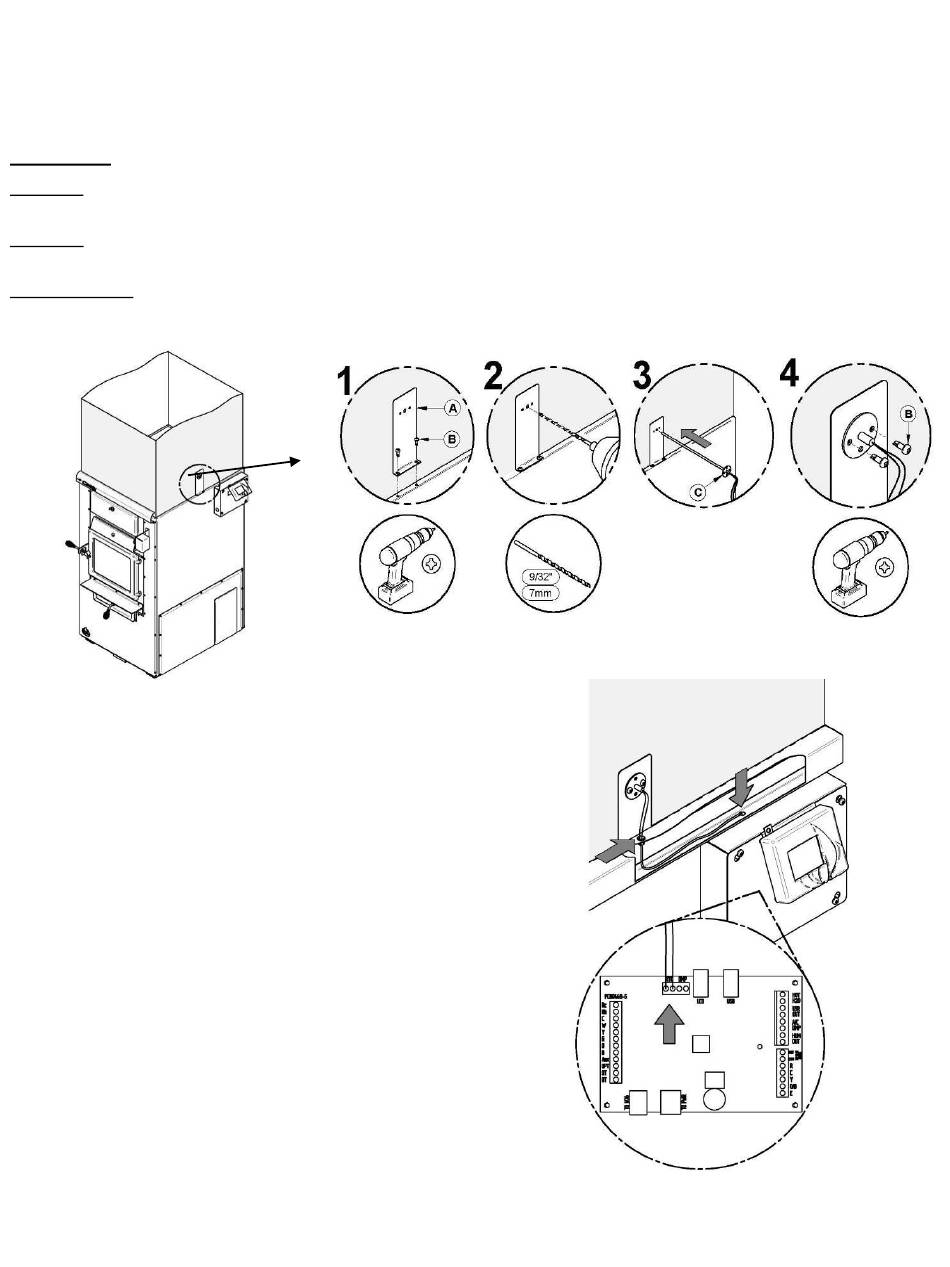

ÉTAPE 1 : Retirez les deux vis déjà sécurisées sur l'annexe (B) du côté où vous avez choisi d'installer le boîtier de la
carte liaison. Ensuite, sécurisez le support du RTD (A) à l'aide des deux vis que vous avez retirées précédemment.
ÉTAPE 2 : À l'aide d'une perceuse et d'une mèche 9/32", percez un trou dans le plénum d'air chaud de façon que la
tige du RTD puisse entrer dans ce trou.
ÉTAPES 3 et 4 : Sécurisez le RTD en place sur le plénum d'air chaud à l'aide des deux vis auto-perçantes fournies
avec le manuel d'utilisation.
Une fois le RTD installé sur le support, il faut procéder à
son branchement à la carte liaison. Faites passer les fils
du RTD dans le passe fil et les faire sortir tout près de la
carte de liaison. Pour le branchement sur la carte,
référez-vous au schéma électrique.
