RACCORDEMENT DE L'ARRIVÉE D'AIR DE LA FOURNAISE EXISTANTE

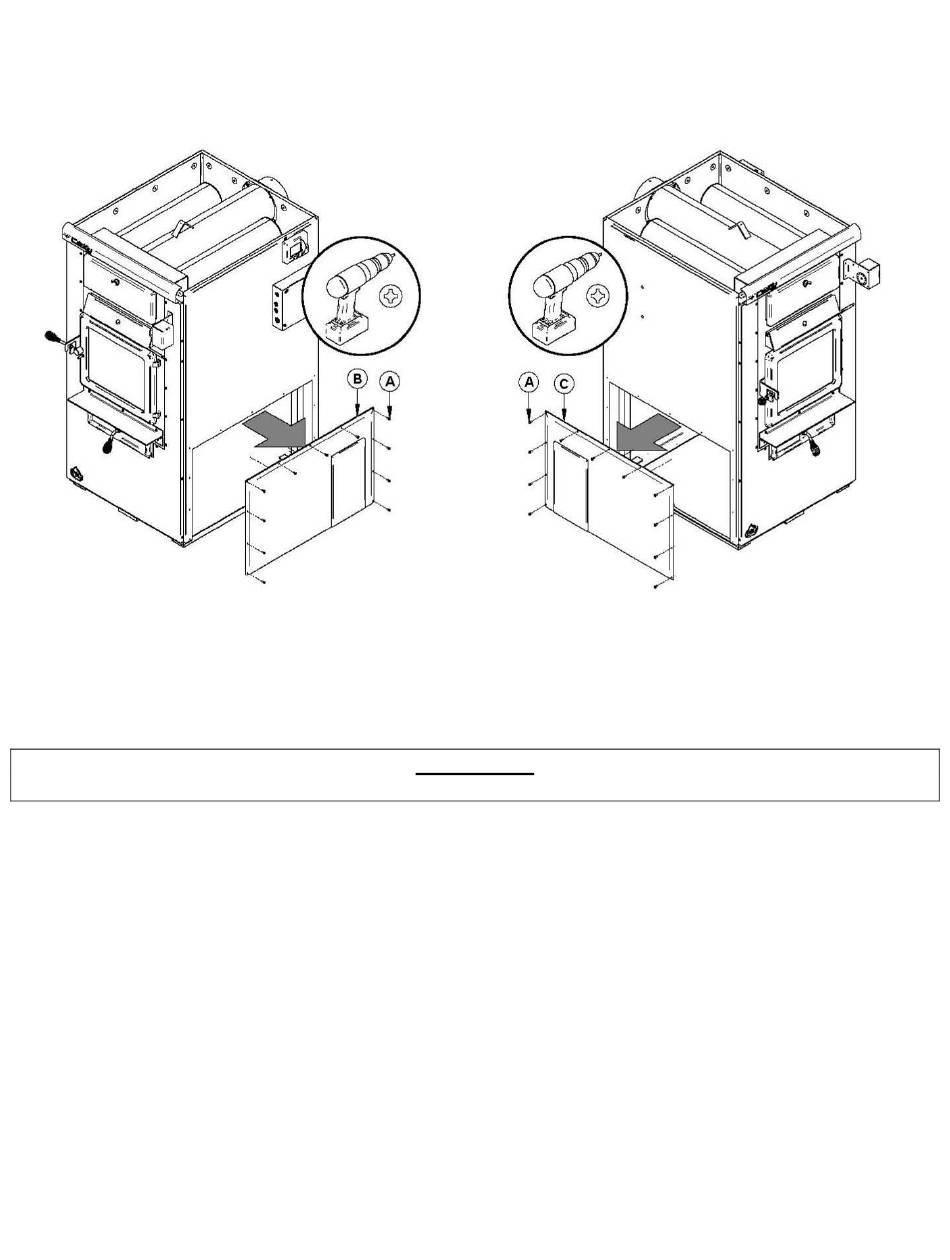

Pour raccorder l'arrivée d'air de la fournaise existante sur le côté droit ou gauche de votre annexe Max Caddy en
configuration annexe en série, dévissez les vis (A) qui retiennent le panneau (B ou C) (vous pouvez en disposer).
Raccordez les conduits.
12.4. RACCORD DU TUYAU DE FUMÉE ET REGISTRE DE TIRAGE
L'annexe Max Caddy doit être raccordée à un système de conduits et à une cheminée en bon état et adapté à la
combustion du bois. L'utilisation d'un tuyau de raccordement de 6" est recommandée. Il est strictement interdit de
raccorder un appareil à combustible solide à un conduit de fumée qui dessert un appareil fonctionnant au gaz
naturel ou gaz propane. Norme CAN/CSA- B365.1.
ATTENTION
N'INSTALLEZ JAMAIS DE REGISTRE DE CHEMINÉE MANUEL.
12.5. RACCORDEMENT ÉLECTRIQUE
Voir Section 14 - RACCORDEMENT ÉLECTRIQUE

12.6. INSTALLATION DU SERVOMOTEUR

Voir Section 14.5 - INSTALLATION ET RACCORDEMENT DU SERVOMOTEUR

12.7. INSTALLATION DU THERMOSTAT

Voir Section 15 - INSTALLATION DU THERMOSTAT
12.8. INSTRUCTIONS D'OPÉRATION
Faire fonctionner la fournaise existante pour s'assurer qu'elle fonctionnera bien lorsque nécessaire.
Sur l'annexe au bois, le thermostat commande le volet d'admission d'air. Lorsque le thermostat commande, le volet
d'admission d'air s'ouvre et le feu s'attise; lorsque le capteur de température atteint la température de consigne, celui-
ci actionne le moteur du ventilateur de la fournaise existante à la vitesse sélectionnée pour le chauffage.
Lorsqu'il n'y a pas de demande de chaleur, le volet d'admission d'air doit être complètement fermée et la chaîne doit
être fixée au servomoteur à la position « 8 heures ».
19
