Avant de faire le raccordement, retirer les accessoires tels le grattoir, la pelle
et le tisonnier du tuyau d'évacuation de la fournaise.
La fournaise Caddy est munie d'une buse de 6 pouces de diamètre et les modèles au bois seul ou combinées
bois/électrique peuvent être installées sur une cheminée de 6 pouces approuvée pour les appareils à
combustible solide (2100°F); cependant, nous recommandons de raccorder de préférence la Caddy à une
cheminée de 7" de diamètre afin de permettre sa conversion ultérieure en mode bois/huile si désiré sans avoir à
remplacer la cheminée; un réducteur de 7" à 6" est alors requis et doit être installé à la sortie de la fournaise. Si
le tirage excède -0.06 w.c., un contrôle barométrique doit être installé(voir registre de tirage). N'installez
jamais de registre de cheminée manuel.

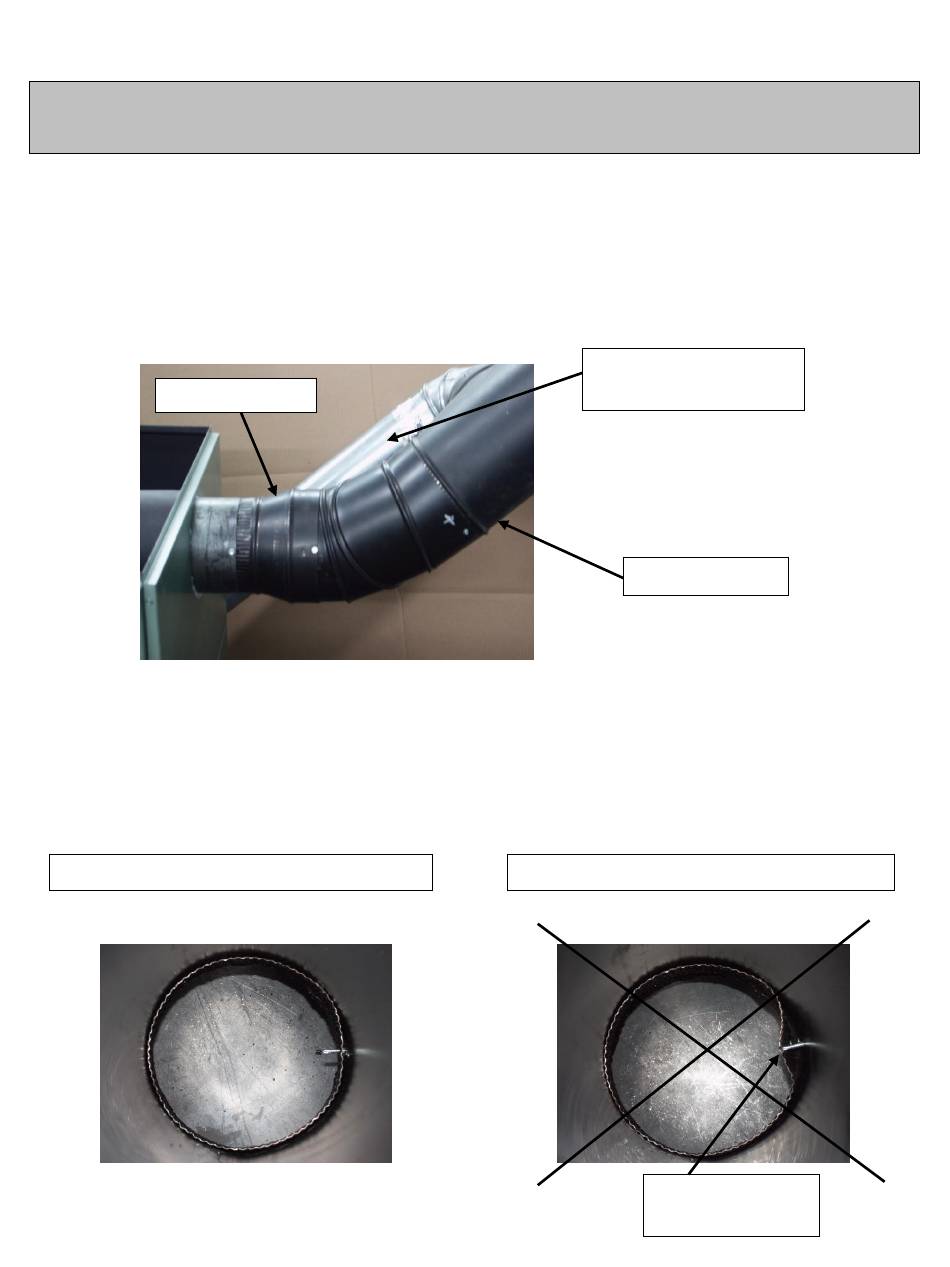

RÉDUCTEUR
Voici quelques conseils pratiques pour une bonne installation :
1. Tous les raccords du tuyau d'évacuation doivent être bien fixés à l'aide de trois vis.
S'assurer que chaque vis de fixation pénètre bien dans les parois des deux raccords (mâle et
femelle). Voir photos ci-dessous illustrant l'intérieur d'un accouplement mâle/femelle.
BONNE INSTALLATION
2. Une pente minimale de 1/4" par pied horizontal doit être respectée.
RACCORD DU TUYAU ET REGISTRE DE TIRAGE
TUYAU UH-CADDY
(OPTION)
DIAMÈTRE 7''
MAUVAISE INSTALLATION
8
CAUSE UNE
RESTRICTION
