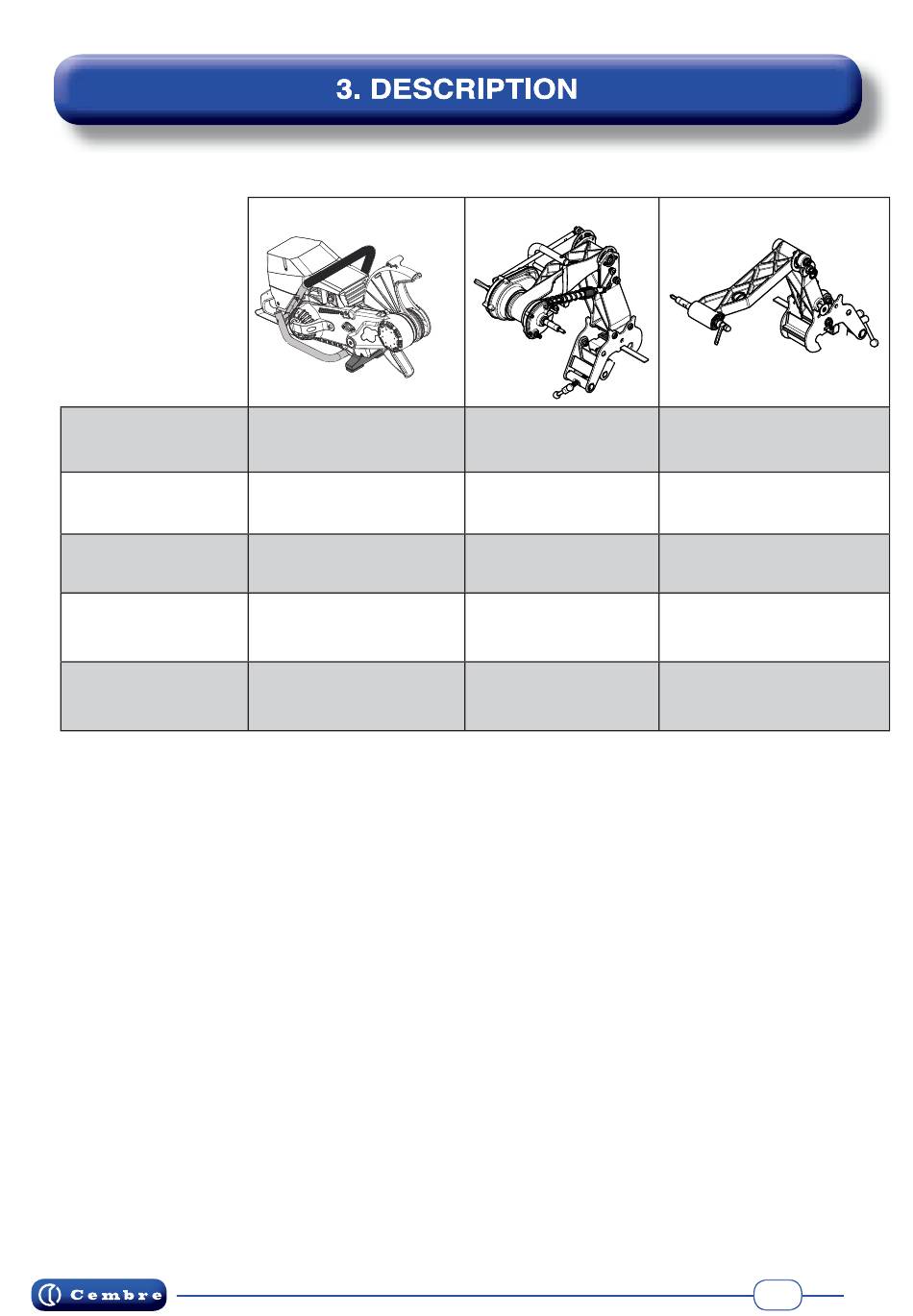

Noms commerciaux et confi gurations possibles :
RDSC-14P
RDSC-14P.78 *
AA-RDS
SA-RDS
RDSC-14P-AA
RDSC-14P.78-AA *
RDSC-14P-SA
RDSC-14P.78-SA *
(*) Tronçonneuse adaptée aux disques dont le diamètre de centrage est de 22,2 mm (7/8").
Composants principaux
1 – Couvercle des fi ltres à air
2 – Poignée supérieure
3 – Carter de protection (Pare-étincelles)
4 – Disque à tronçonner (à monter)
5 – Carter latéral du système de transmission
6 – Pied de support
7 – Mise en route par bras actif
8 – Logement du goujon du bras de support
9 – Silencieux / pot d'échappement
10 – Soupape de décompression (EasyStart)
11 – Moteur à explosion
12 – Fixation du disque à tronçonner
13 – Logement de la goupille d'assemblage du
bras
•
•
•
(voir Fig. 1 page 5):
14 – Clé de 4 mm pour le démontage du carter
15 – Dispositif d'arrêt à distance
16 – Clés à bougie combinées (torx et découpe)
17 – Bouchon du réservoir de carburant
18 – Interrupteur principal ON/OFF
19 – Poignée arrière de commandes
20 – Accélérateur
21 – Levier de sécurité
22 – Blocage de l'accélérateur
23 – Commande de la vanne d'air (starter)
24 – Poignée de la cordelette de démarrage
25 – Antenne du dispositif d'arrêt
26 – Récipient gradué de mesure du mélange
27 – Tour de cou pour dispositif d'arrêt à distance
•
•
latéral
•
•
4
