6.2) Réglage du bras actif
Opération à effectuer uniquement lorsque la machine est arrêtée et que le bras est
en position de stationnement.

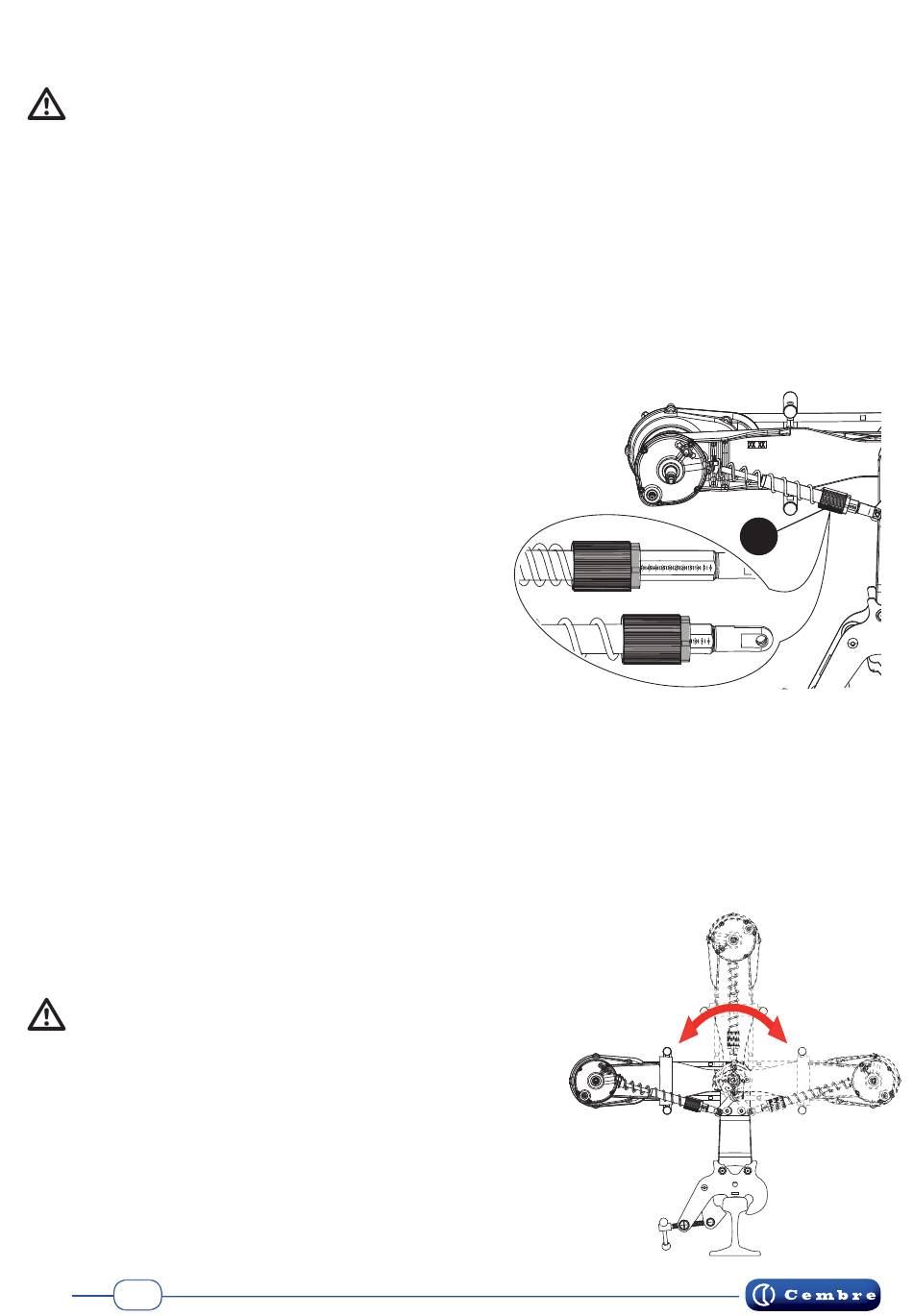

Le bras de support AA-RDS est doté d'une bague de réglage (4) qui permet de charger plus ou
moins la suspension et de varier le chargement sur le point de découpe en fonction du type de
disque, de la dureté du rail et du positionnement externe ou interne sur la voie.
La bague est habituellement réglée sur la valeur 15 pour un fonctionnement optimal de la
tronçonneuse dans les conditions d'utilisation suivantes:
– disque à tronçonner Cembre ø 350 mm de type CRDL 4381, CRDL 4387 ou similaires.
– rail à découper de type UIC 60 ou similaires.
La bague de réglage (4) peut être tournée dans les deux sens le long d'une échelle graduée de
0 à 50 ; une encoche de référence est marquée sur une face de l'hexagone.
Pos. 0 (suspension de charge) correspond à la charge maximale
sur le point de découpe, la tronçonneuse appuie majoritairement
sur le rail;
Pos. 50 (suspension de charge au maximum) correspond à la
charge minimale sur le point de découpe.
Les situations susceptibles d'être rencontrées sont
multiples, les exemples suivants sont donnés à titre
indicatif:
- La tronçonneuse s'arrête ou le moteur a tendan-
ce à s'arrêter peu après le début de la découpe au
niveau du champignon du rail?
Dans ce cas, diminuer la charge sur la découpe (tourner
la bague de deux tours vers des valeurs plus élevées).
- La tronçonneuse progresse lentement ou s'arrête un peu avant la fi n de la découpe et
se bloque à la croisée entre l'âme et le pied du rail?
Dans ce cas, augmenter la charge sur la découpe (tourner la bague de deux tours vers des
valeurs plus basses); le risque existe de surchauffe de la zone de découpe et du disque
abrasif et donc en compromettre l'utilisation.
Redémarrer l'appareil et vérifi er son comportement ; au besoin, procéder à un réglage ultérieur.
REMARQUE: du fait de l'inclinaison des rails, la charge sur la découpe est généralement in-
férieure lorsque l'appareil est positionné à l'extérieur de la voie.

6.3) Rabattement du bras de support actif

L'opération de rabattement du bras doit être
effectuée lorsque la tronçonneuse est démontée.
Attention aux mains, risque d'écrasement.
Le bras de support actif AA-RDS peut être rabattu d'un côté ou
de l'autre sans qu'il soit nécessaire de le démonter du rail, ce qui
permet de reprendre la découpe de manière pratique et précise.
Afi n d'effectuer cette opération, suivez les instructions suivantes
après avoir démonté la tronçonneuse du bras AA-RDS:
