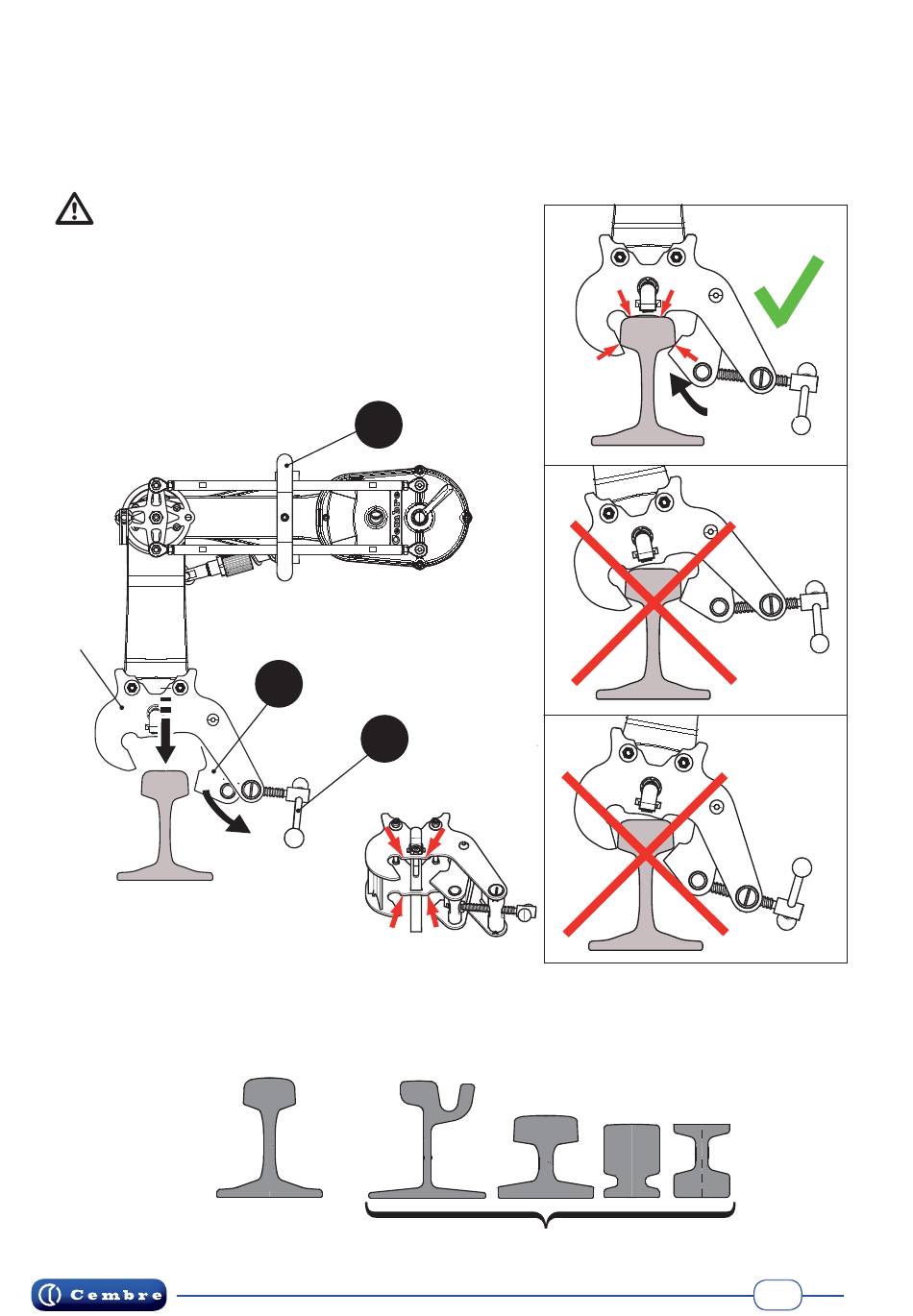

6.1) Fixation du bras sur le rail

Ouvrir l'étau de fi xation (6) en agissant sur le volant (7).
Maintenir le bras par la poignée (1) et placer l'étau (6) au-dessus du champignon de rail
de sorte que les quatre dents de support touchent le rail (Cf. Fig. a).
Serrer fermement l'étau au moyen du volant (Cf. Fig. b).
Avant de monter la tronçonneuse sur le bras,
vérifi er que l'étau soit placé et bloqué correctement
sur la tête du rail (Cf. Fig, b).
Un positionnement erroné du bras peut entraîner
une découpe déviée, non droite et non orthogonale
du rail (Cf. Fig. c, d).
ètau
Fig. a
REMARQUE: l'étau de fi xation est conçu pour permettre un serrage précis et sûr du bras
sur rails de type « VIGNOLE »; pour la fi xation du bras sur différents types de rails contacter
Cembre.
Rails de type
VIGNOLE
1
6
7
quatre
dents de support
Contacter Cembre.
Fig. b
OK
Fig. c
NO
Fig. d
NO
