IMPORTANT (Cf. à la fi gure en bas):
Après avoir effectué la rotation, vérifi er que le levier (L) repose sur la douille (A) de
manière à positionner la tige du ressort vers le bas ; dans le cas contraire, il ne sera
pas possible de maintenir la tronçonneuse et d'effectuer la découpe.
1
11
3
La Figure ci-dessus montre la position correcte de l'embrayage de transmission (8) sur les
deux côtés du rail afi n de pouvoir monter la tronçonneuse correctement; à défaut, répéter
les opérations décrites précédemment.
8
19

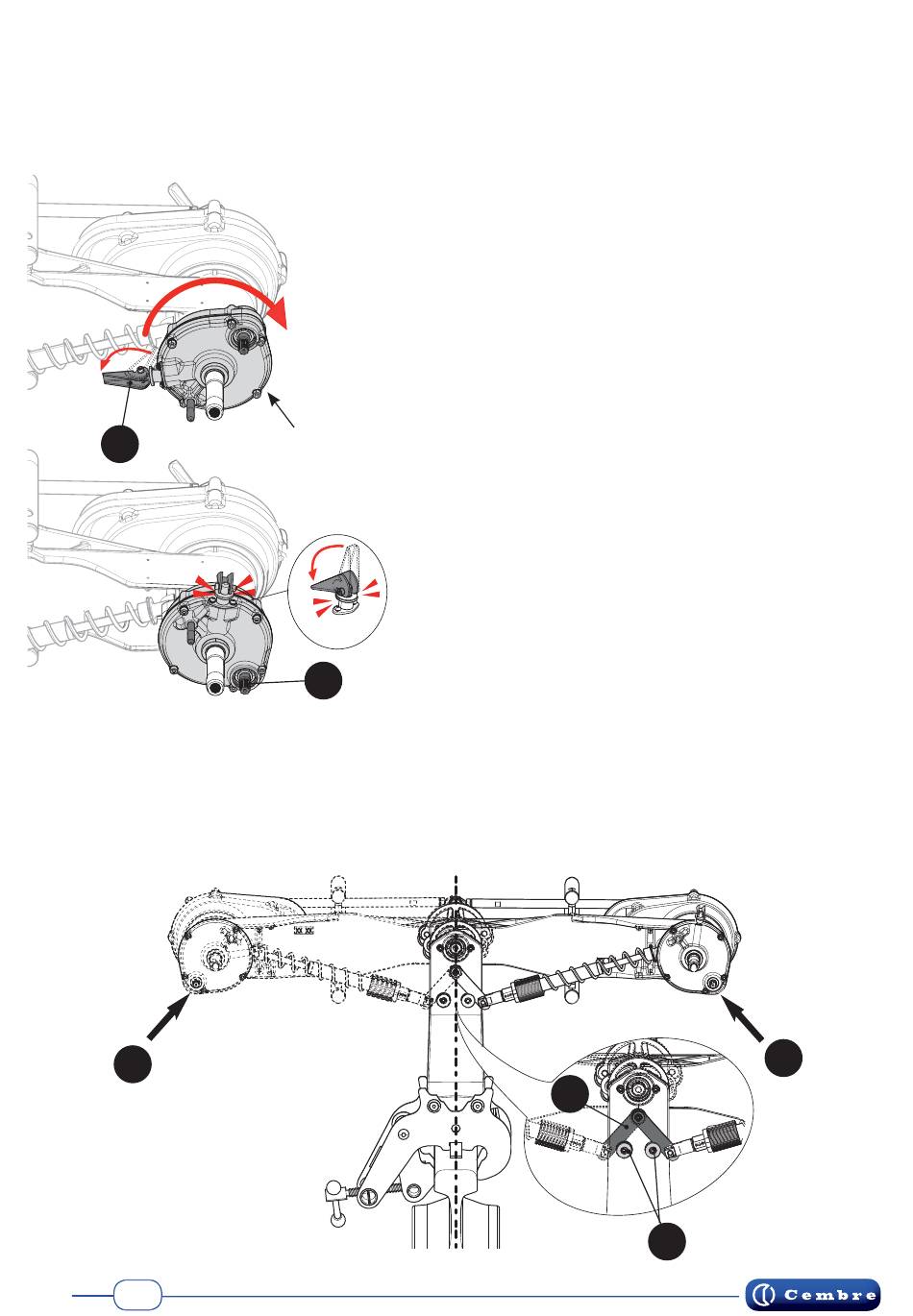

6.3.1) Rotation du groupe d'interface

Le rabattement du bras d'un côté à l'autre du rail requiert
également la rotation du groupe d'interface (G) de maniè-
2
re à positionner correctement l'embrayage de transmis-
sion (8) et à permettre le montage de la tronçonneuse.
1- Tirer le levier (11), tout en le maintenant tiré,
tourner légèrement le groupe d'interface (G).
2- Relâcher le levier (11) et continuer à tourner le
(G)
groupe (G).
3- Lorsque la rotation sera terminée, le levier (11)
avancera d'un cran et s'insèrera dans le logement
prévu à cet effet. Un « click » caractéristique
confi rmera l'accomplissement de l'opération.
REMARQUE: pour des raisons pratiques, nous con-
seillons d'effectuer la rotation du groupe d'interface
CLICK
avant de rabattre le bras; dans tous les cas, il est
essentiel que l'embrayage de transmission (8) soit
8
positionné en bas après avoir effectué la rotation.
L
A
8
