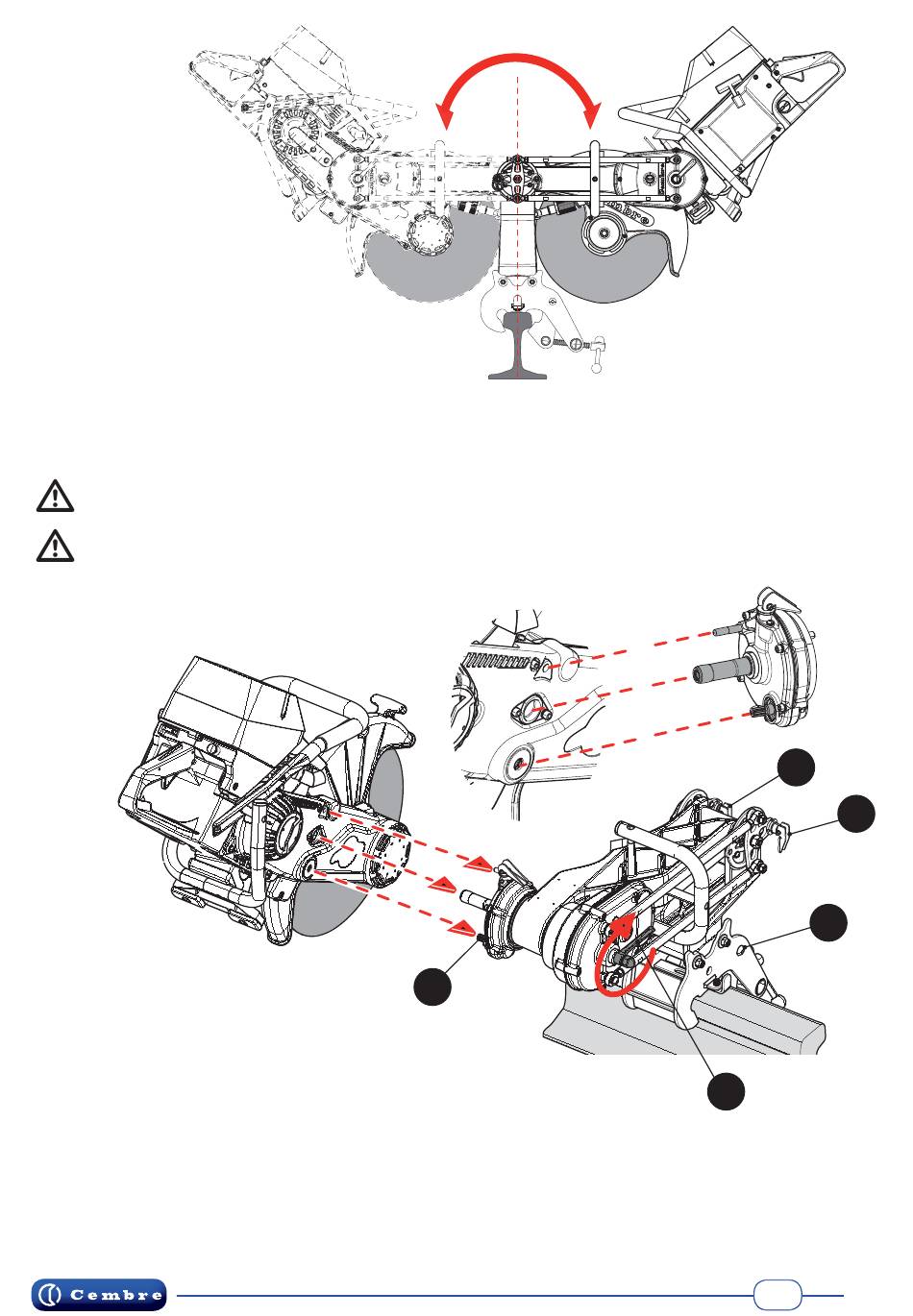

La Figure ci-dessous
montre le position-
nement correct de la
tronçonneuse soute-
nue par le bras de
support des deux côtés
du rail en position de
stationnement.
6.4) Montage/démontage de la tronçonneuse sur le bras de support actif
Avant de monter la tronçonneuse sur le bras:
Vérifi er que l'embrayage (8) soit positionné en bas tel qu'indiqué au § 6.3.1.
S'assurer que l'étau (6) soit fermement bloqué tel qu'indiqué au § 6.1 et que
les leviers (17 et 18) soient complètement insérés.
1- Monter la tronçonneuse sur le bras de sup-
port jusqu'à la butée de manière à rendre les trois
éléments a (goupille) b (goujon de blocage) et c (embrayage
de transmission) coïncident avec les sièges correspondants
sur les côtés de la tronçonneuse.
2- Pousser et tourner la manette (13) en la serrant complètement.
Pour démonter la tronçonneuse, desserrer complètement la manette (13) et la retirer
du bras.
1
8
a
b
c
2
13
20
18
17
6
