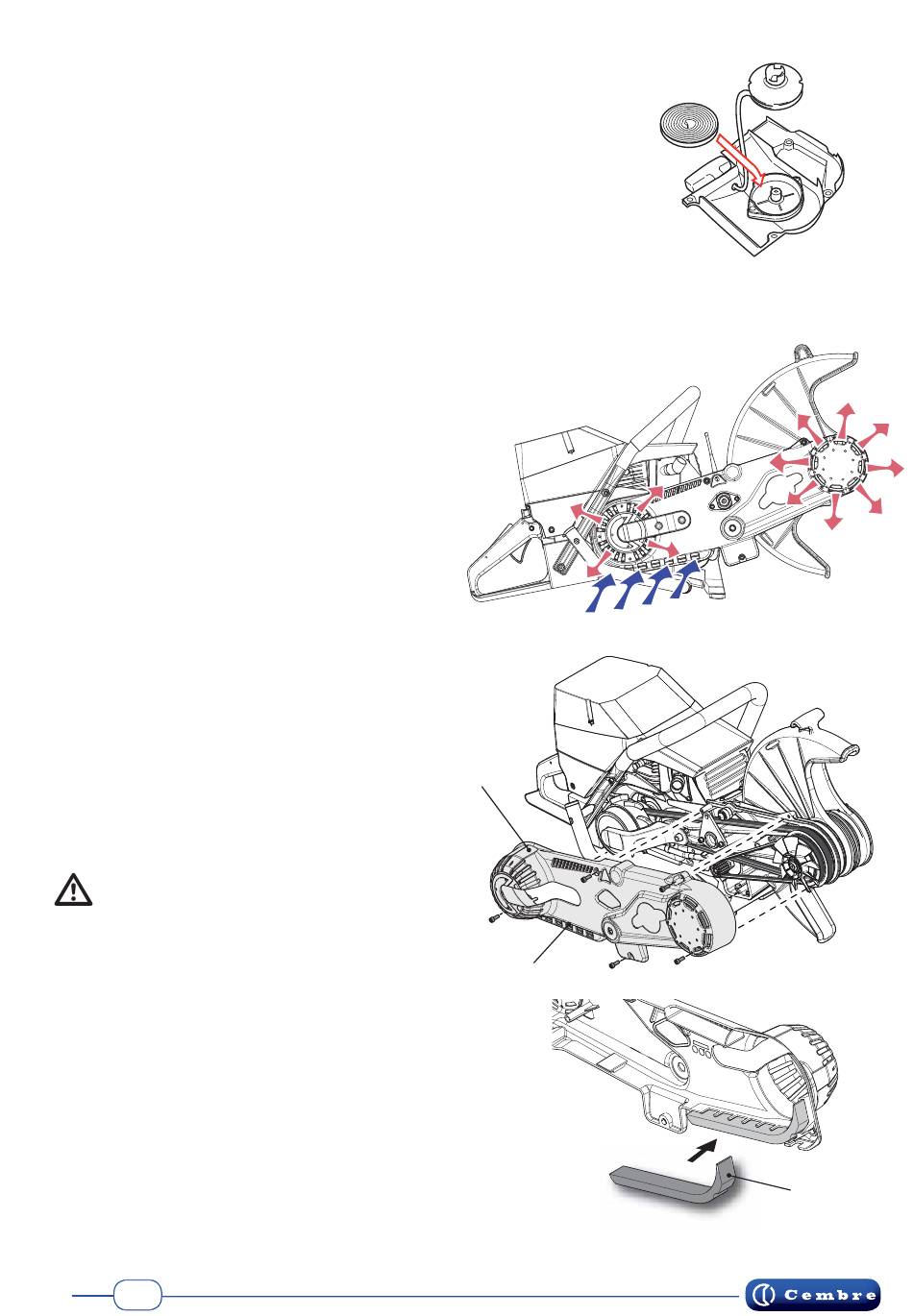

• Remplacement du ressort de rappel
– Retirer la poulie de démarrage en dévissant la vis centrale.
– Démonter le ressort de rappel avec prudence en l'attrapant
avec une pince.
– Lubrifi er le ressort de rappel avec quelques gouttes d'huile
puis remonter la poulie de démarrage et mettre le ressort
sous tension. En cas de sortie du ressort lors de la phase de
montage, il devra être remonté de l'extérieur vers le centre.
10.7) Système de refroidissement de la transmission
Les ouvertures de ventilation situées sur le carter latéral permettent l'aspiration
d'air frais puis son expulsion, de manière à refroidir le système de
transmission ainsi que les deux courroies.
Chaque jour après utilisation, il est re-
commandé de vérifi er que ces ouvertures
soient parfaitement propres ; au besoin,
les nettoyer avec de l'air comprimé ou un
pinceau souple.
Un fi ltre est installé dans la partie basse
du carter afi n de retenir les particules et
les résidus de découpe de sorte qu'ils
n'entrent pas à l'intérieur de la zone de
transmission.
• Nettoyage du fi ltre de transmission:
– Démonter le carter latéral en agissant sur
les 5 vis au moyen de la clé Allen fournie.
– Extraire le fi ltre, le secouer ou propulser de
l'air comprimé afi n d'enlever la poussière.
– Le remettre en place et remonter le carter.
Un fi ltre obstrué peut provoquer
une surchauffe anormale des courroies
et user ces dernières prématurément.
Quoi qu'il en soit, le fi ltre doit être périodi-
quement remplacé en fonction de l'utilisation.
IMPORTANT: Lors du nettoyage du fi ltre, nettoyer
également l'intérieur de la zone de transmission et
les deux roues avec de l'air comprimé.
Vérifi er l'état des courroies, si usé, il est idispen-
sable de les remplacer.
• Référence fi ltre carter: 6003655
35
aspiration d'air
carter
latéral
Filtre
expulsion
Filtre
