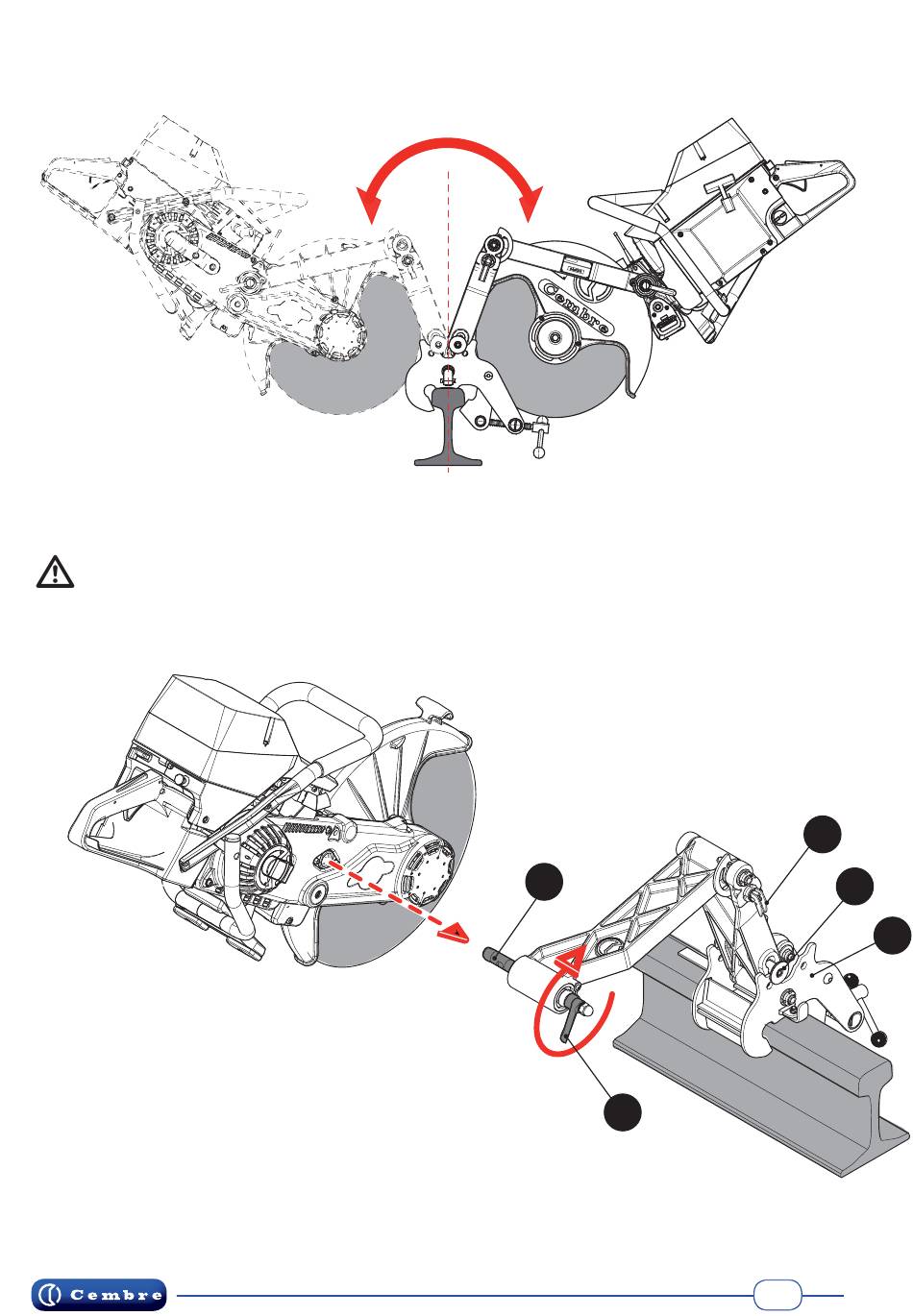

La Figure montre le positionnement correct de la tronçonneuse soutenue par le bras de
support sur les deux côtés du rail en position de stationnement.
8.4) Montage de la tronçonneuse sur le bras de support standard
Avant de monter la tronçonneuse sur le bras, s'assurer que l'étau (6) soit fer-
mement bloqué tel qu'indiqué au § 6.1, que le levier (7) soit complètement inséré et
que les blocs de référence (8) soient alignés.
1- Monter la tronçonneuse sur le bras de sup-
port en insérant complètement le goujon
d'interface (11) dans le trou de la tronçonneuse
jusqu'à la butée.
2- Pousser et tourner la manette (1) en la serrant
complètement.
Pour démonter la tronçonneuse, désserrer complètement la
manette (1) et la retirer du bras.
11
1
2
1
26
7
8
6
