8.1) Fixation du bras sur le rail
Placer le bras sur le rail puis suivre les instructions décrites au § 6.1 étant donné que l'étau
de blocage est identique à celui du bras AA-RDS.

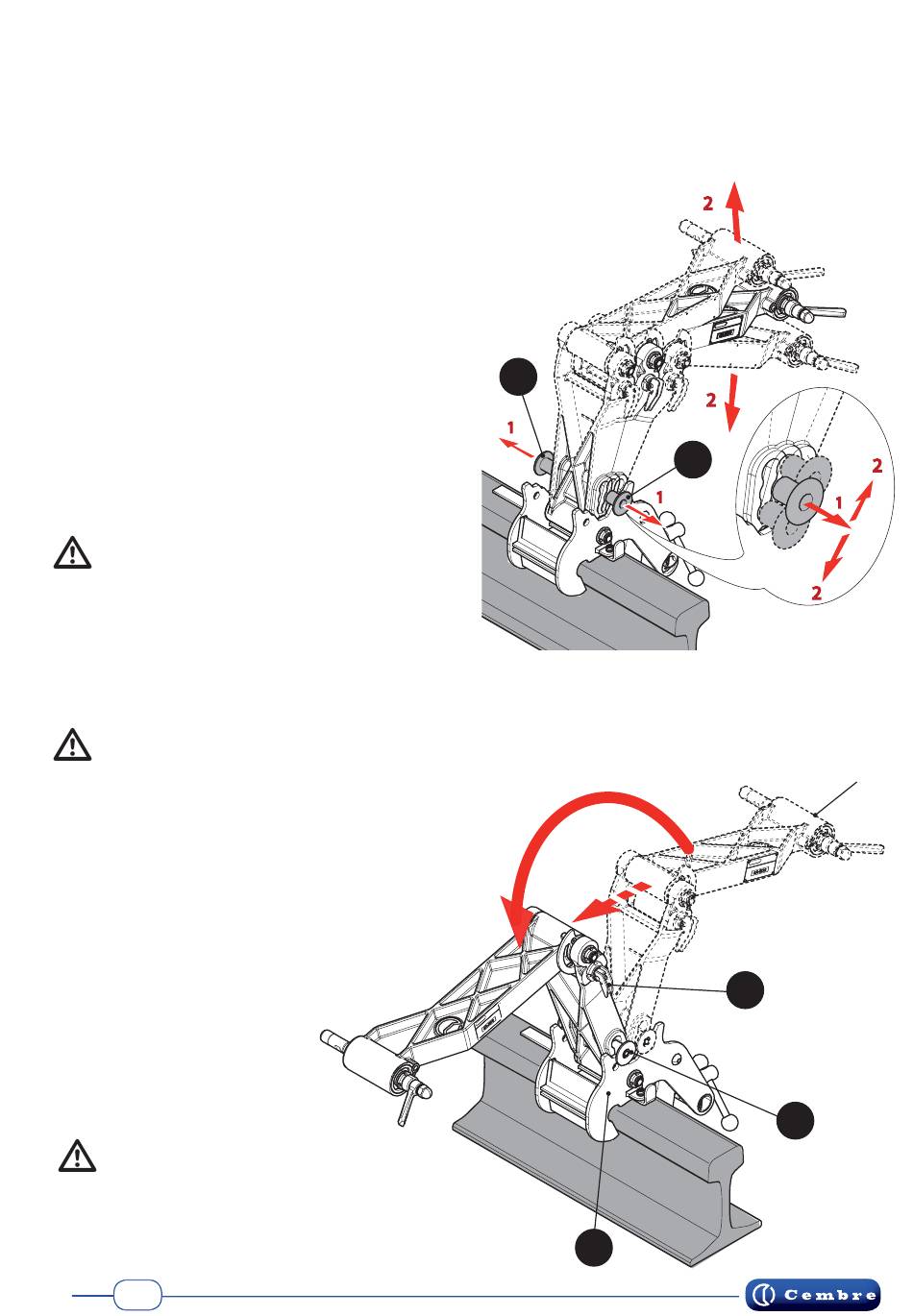

8.2) Réglage de la hauteur du bras standard
Le bras de support SA-RDS peut être réglé
afi n de s'adapter aux exigences de découpe
de l'opérateur selon les dimensions du rail et
de permettre à celui-ci d'adopter la position
la plus confortable en fonction de sa taille.
3 positions différentes sont disponibles:
la position la mieux adaptée à la plupart des
situations de travail est généralement lor-
sque les blocs de référence (8) sont centrés;
pour choisir une autre position, il suffi t d'extraire
les blocs de référence (8) et de les déplacer
dans le logement inférieur ou supérieur.
Aligner les blocs de référence (8)
sur la même position afi n d'éviter une
découpe déviée et non orthogonale du rail
8.3) Rabattement du bras de support standard SA-RDS
L'opération de rabattement doit être effectuée lorsque la tronçonneuse est
démontée. Attention aux mains, risque d'écrasement!
Le bras de support SA-RDS peut être
rabattu d'un côté ou de l'autre sans
qu'il soit nécessaire de le démonter du
rail, afi n de permettre une reprise de la
découpe pratique et précise.
En vue d'effectuer cette opération, il suffi t
de placer le bras sur le point (A), de le
tourner de 180° puis de le
reposer sur le côté oppo-
sé ; la pièce (8) doit prendre
appui sur l'étau (6).
Avant de monter la tronçonneuse
sur le bras, vérifi er que le levier (7) soit
correctement inséré.
25
8
1
1
6
2
2
8
1
2
7
8
2
A
