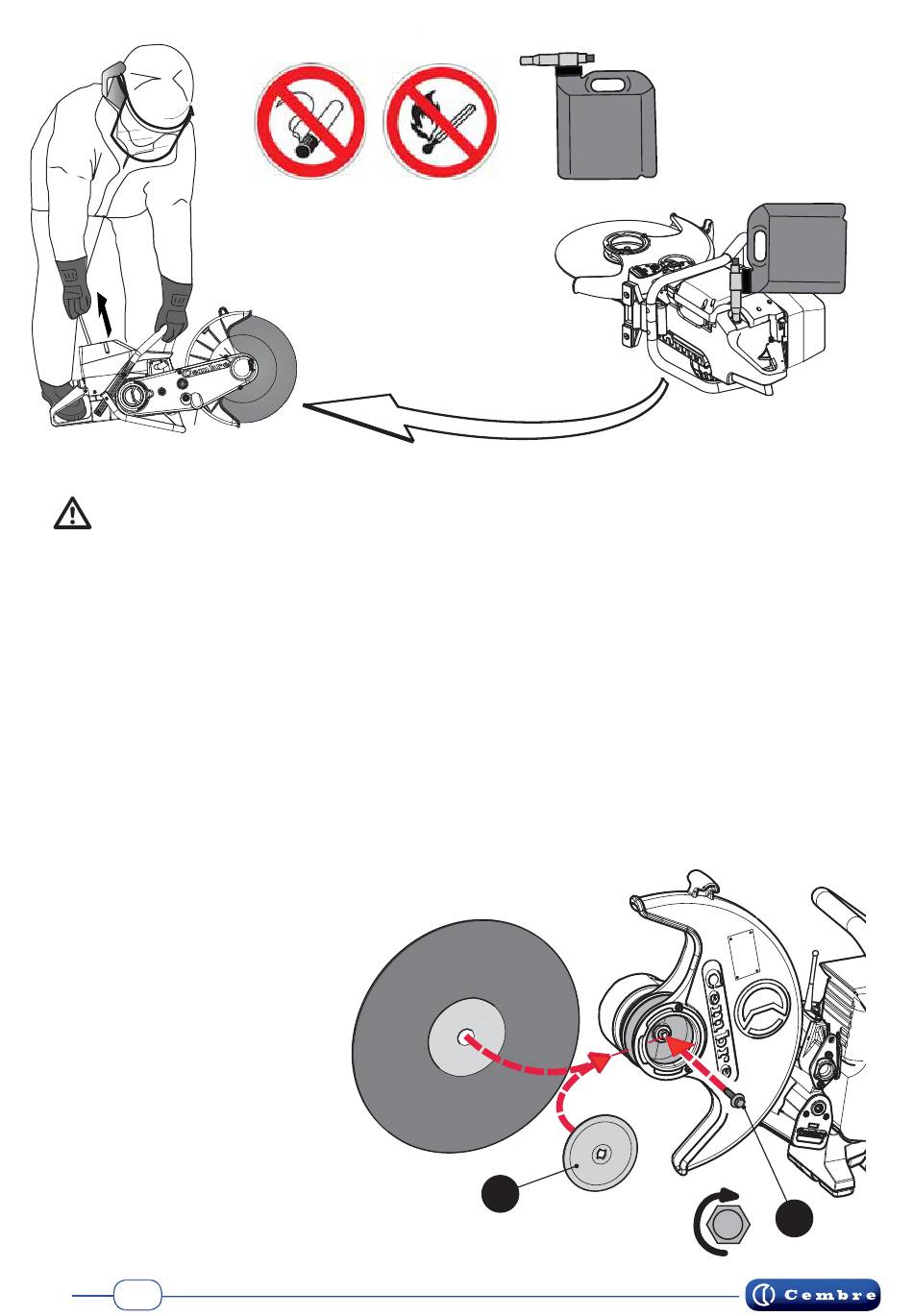

4.3) Montage du disque à tronçonner
ADVERTISSEMENT:
– Opération à effectuer lorsque l'appareil est arrêté.
– Avant d'utiliser un disque à tronçonner, toujours vérifi er sa compatibilité et
respecter les règles indiquées au § 3.4.
– Vérifi er que le trou du disque s'adapte parfaitement à l'arbre.
– Toujours monter le disque avec son plateau d'embrayage.
– Pour éviter un serrage trop fort de la vis (12) jamais démarrer et accélérer la ma-
chine sans avoir avant installé le disque à tronçonner.
– Dévisser la vis de blocage (12) et récupérer le plateau d'embrayage (S) au moyen de
la clé multifonction de 13 mm fournie à cet effet.
– Monter le disque sur l'arbre à l'intérieur de la protection en appui sur l'encliquetage.
– Monter le plateau d'embrayage et bloquer le tout à l'aide de la vis (12) en serrant au
moyen d'un couple de 20-25 Nm; lors de la phase de serrage, enrayer le mouvement
du disque avec la main.
REMARQUE : pour une
tronçonneuse de type
RDSC-14P.78, vérifier
que le trou du disque
s'adapte parfaitement à
l'arbre de 7/8".
Ne JAMAIS utiliser un
disque de découpe doté
d'un trou central de 1"
sur une tronçonneuse
dotée d'un arbre de
7/8".
