Montura Sostenedora del Brazo
Tuerca de
Shoulder
Tornillo
FIGURA 7 – REEMPLAZANDO EL ACTUADOR
ELECTRICO
REEMPLAZANDO LAS RUEDAS Y/O
LAS HORQUILLAS (FIGURA 8)
ADVERTENCIA
Las ruedas y los tornillos requieren inspeccion
cada seis (6) meses por desgaste y que esten
apretados.
Ruedas Traseras
1. Recueste el levantador sobre uno de sus lados.
2. Remueva la tuerca y el tornillo que aseguran la
rueda existente de atras a la horquilla.
NOTA: El casquillo en la rueda tambien saldra.
NOTA: El casquillo existente puede ser usado de
nuevo. Examinelo y reemplascalo si esta gastado.
3. Instale el casquillo nuevo o el existente en la rueda
nueva.
4. Alinie los hoyos de la rueda nueva con los de la
horquilla.
5. Instale el tornillo a traves de la horquilla y la rueda
nueva y apretelo con la tuerca. Asegurelos bien.
Ruedas Delanteras
1. Recueste el levantador sobre uno de sus lados.
2. Remueva la tuerca y el tornillo que aseguran la rueda
del frente a la horquilla.
CUIDADO Y MANTENIMIENTO DE SU LEVANTADOR
Soporte
Arriba
Tornillo
de Arriba
Casquillo
Actuador
Electrico
Tuerca de
Abajo
Arandela
Sostenedora del Mastil
Base
Tuerca
Tornillo
Rueda
Trasera
Casquillo
Tuerca
Arandela
Ruedas
ENFRENTE
Delanteras

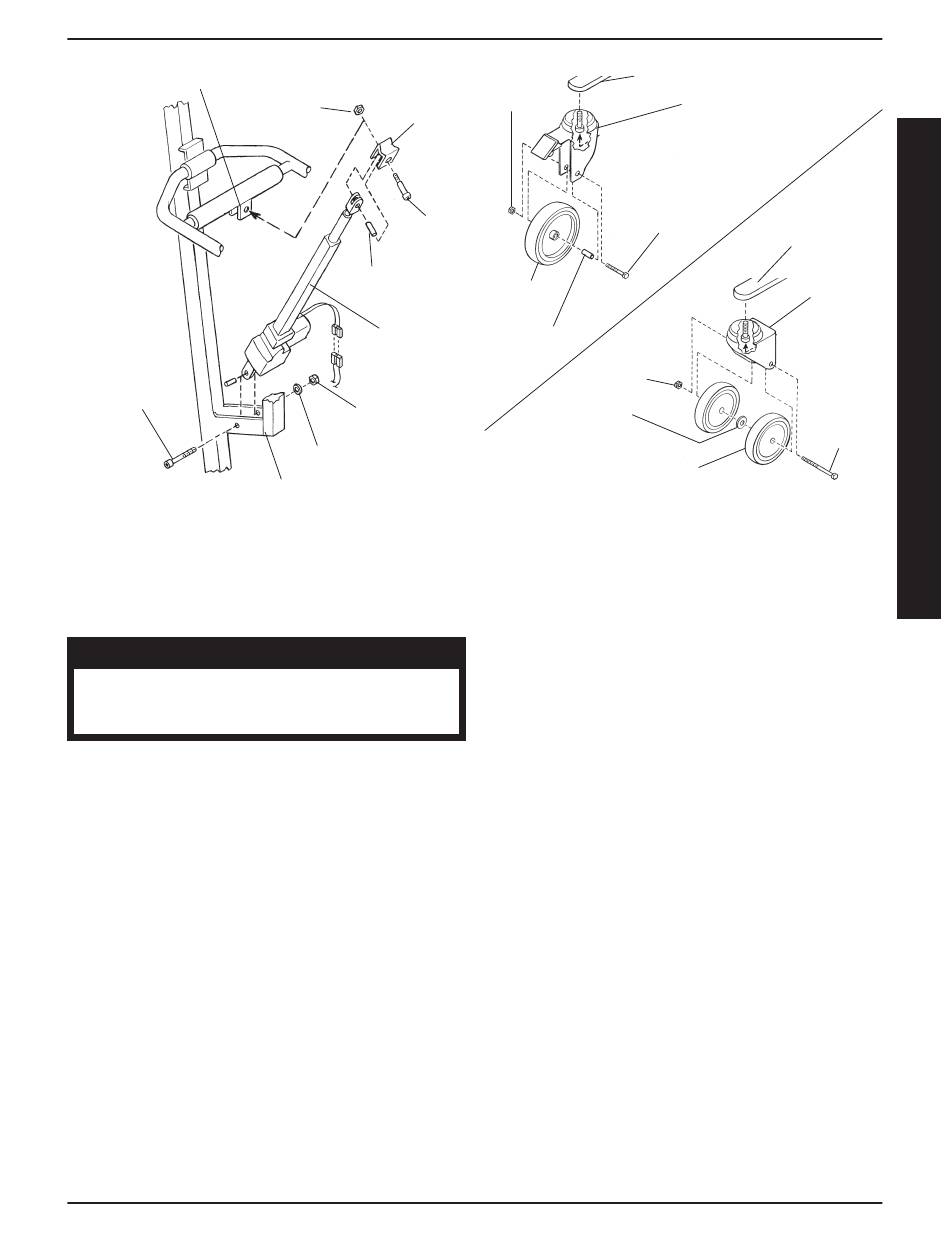

FIGURA 8 – REEMPLAZANDO LAS RUEDAS
Y/O LAS HORQUILLAS
NOTA: El ensamble de cada rueda del frente consiste
de dos (2) ruedas y una arandela en medio.
NOTA: La arandela que se encuentra en medio de la
dos (2) ruedas tambien saldra.
NOTA: La arandela existente puede ser usada de
nuevo. Examinela y reemplascala si esta gastada.
3. Posicione la nueva arandela o la existente en
medio de las dos (2) ruedas nuevas.
4. Alinie los hoyos de la rueda nueva con los hoyos
de la horquilla.
5. Instale el tornillo a traves de la horquilla y la rueda
y apretelo con la tuerca. Asegurelo bien.
Horquillas
1. Recueste el levantador sobre uno de sus lados.
2. Remueva la rueda de atras o enfrente (segun sea el
caso), del levantador. Refierase a REEMPLAZANDO
LAS RUEDAS en esta seccion del manual.
3. Desatornille de la base la horquilla existente.
4. Instale a la base la nueva horquilla.
5. Instale la rueda de atras o enfrente (segun sea el
caso), al levantador. Refierase a REEMPLAZANDO
LAS RUEDAS en esta seccion del manual.
