ENSEMBLE PANNEAU DE COMMANDE

1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être
rigoureusement respectées. Les circuits CMOS LSI ont
une très haute impédance aux bornes d'entrée et de sortie.
Pour cette raison, ils sont facilement affectés par la source
d'alimentation haute tension environnante, l'électricité
statique dans les vêtements, etc. et parfois ils ne sont pas
complètement protégés par le circuit de protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les plaquettes de montage imprimé dans une feuille
d'aluminium.

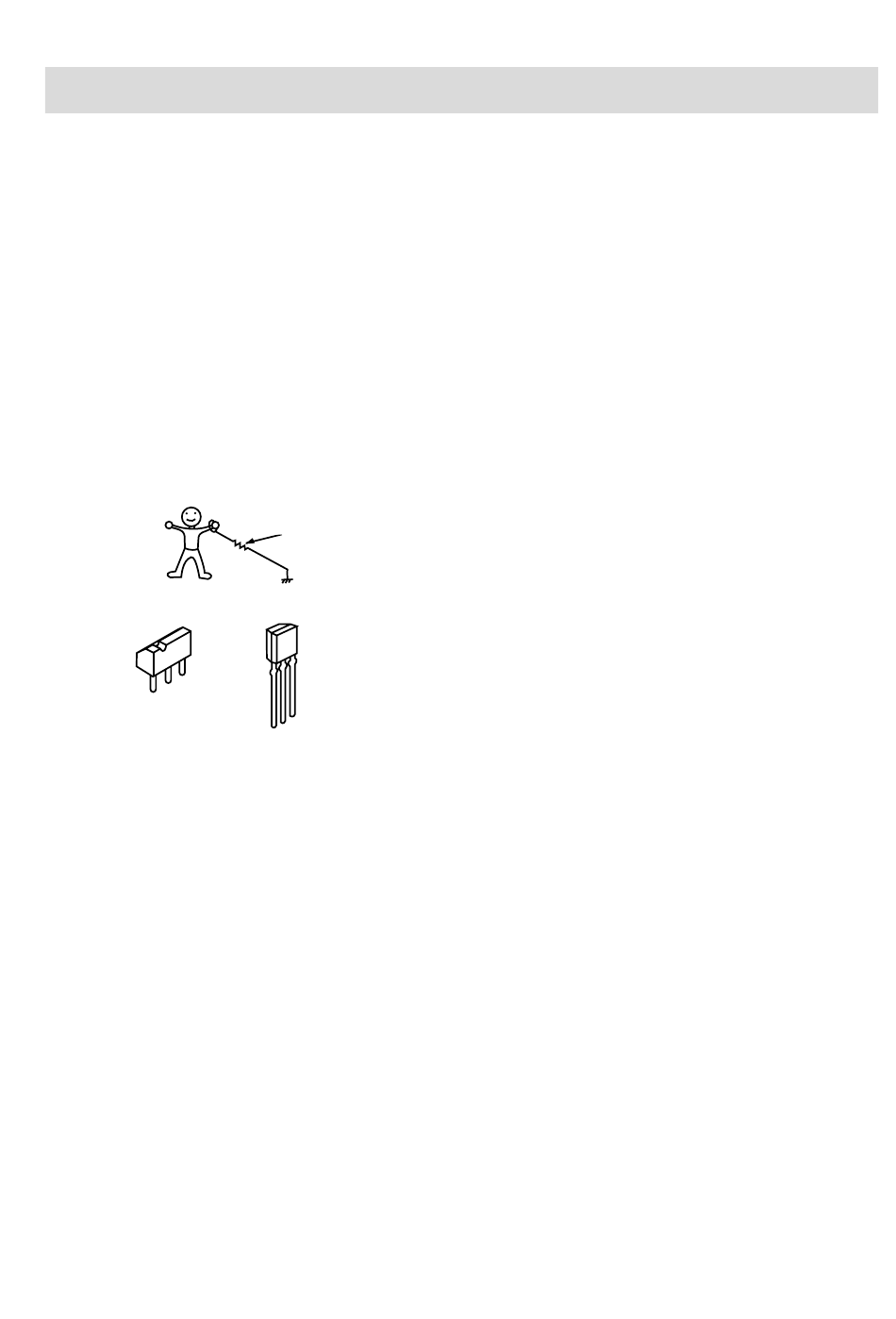

2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à souder
et un plan de travail mis à la masse.
2 . Formes des composants électroniques
B
C
E
Transistor
2SB1238
3 . Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont
décrites ainsi que les prés à prendre.
Pour effectuer les réparations, l'alimentation du panneau
de commande des touches est disponible soit de la
ligne d'alimentation du four, soit de la source
d'alimentation externe.
(1) Réparation du panneau de commande des
touches avec l'alimentation du four:
ATTENTION:
LE TRANSFORMATEUR HAUTE TENSION DU
FOUR A MICRO-ONDES EST ENCORE ACTIF
PENDANT LA REPARATION ET PRESENTE
AINSI UN DANGER.
Par conséquent, lors de la vérification de la performance
du panneau de commande des touches, placer le
boîtier extérieur sur le four pour éviter de toucher le
transformateur haute tension, ou débrancher la borne
de l'enroulement primaire (connecteur) du
transformateur haute tension pour le désactiver; le
bout d'un tel connecteur doit être isolé par un ruban
isolant. Après la réparation, s'assurer de remettre les
fils sur leurs emplacements originaux.
A. Sur certains modèles, le cordon d'alimentation entre
le panneau de commande des touches et le four est
si court que les deux ne peuvent pas être séparés.
env. 1 Mohm
approx. 1M ohm
Transistor
DTA123ES
C B
KRA223M
E
KRC243M
R-733 -
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur)
du panneau de commande des touches tout en
les maintenant connectés au four.
B. Sur certains modèles, le cordon d'alimentation entre
le panneau de commande des touches et le four est
si assez long que les deux peuvent être séparés.
Pour ces modèles, il est possible de vérifier et de
réparer les commandes du panneau de commande
des touches tout en le séparant du four; dans ce cas
il faut court-circuiter les bouts du commutateur de
détection de porte (sur la plaquette PWB) du panneau
de commande des touches à l'aide d'un cavalier, qui
amène un état de fonctionnement équivalent à celui
de la porte du four fermée. Comme pour les
commandes liées à la détection du panneau de
touches de commande, la vérification est possible si
la (les) résistance(s) fictive(s) d'une résistance égale
à celle des commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande des touches
avec l'alimentation d'une source d'alimentation
externe:
Débrancher complètement le panneau de commande
des touches du four et court-circuiter les deux bouts du
commutateur de détection de porte (sur la plaquette PWB)
du panneau de commande des touches, qui amène un
état de fonctionnement équivalent à celui de la porte
fermée. Connecter une source d'alimentation externe à la
borne d'entrée d'alimentation du panneau de commande
des touches, ensuite il est possible de vérifier et réparer les
commandes du panneau de commande des touches, il
est aussi possible de vérifier les commandes liées à la
détection du panneau de commande des touches en
utilisant la (les) résistance(s) fictive(s).
4 . Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau de
commande des touches.
1) Fer à souder: 30 W
(Il est recommandé d'utiliser un fer à souder avec une
borne de masse.)
2) Oscilloscope: Monofaisceau, plage de fréquence:
CC - 10 MHz ou modèle plus récent.
3) Autres outils: Outils à main
5 . Autres précautions
1) Avant d'activer la source d'alimentation de l'unité de
commande, enlever la feuille d'aluminium appliquée
pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à
l'unité de commande en s'assurant que les fils du
conducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire attention
à ne pas appliquer une tension anormale due à l'électricité
statique etc. aux bornes d'entrée ou de sortie.
4) Fixer les connecteurs, les condensateurs électrolytiques,
etc. à la plaquette de montage imprimé, en s'assurant
que toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lorsqu'une
haute précision est exigée.
