Montaggio della pompa dosatrice

Montare la pompa di dosaggio (regolata in base all'altitudine)
parallelamente alla pompa di dosaggio (serie) nel sistema
carburante.
Installare sempre la pompa dosatrice con il lato di compres-
sione (direzione di mandata) rivolto verso l'alto in direzione
ascendente.
Proteggere la pompa dosatrice dal surriscaldamento (tempe-
ratura max. d'esercizio 40 °C); non montarla quindi in prossi-
mità dei silenziatori e dei tubi di scarico.

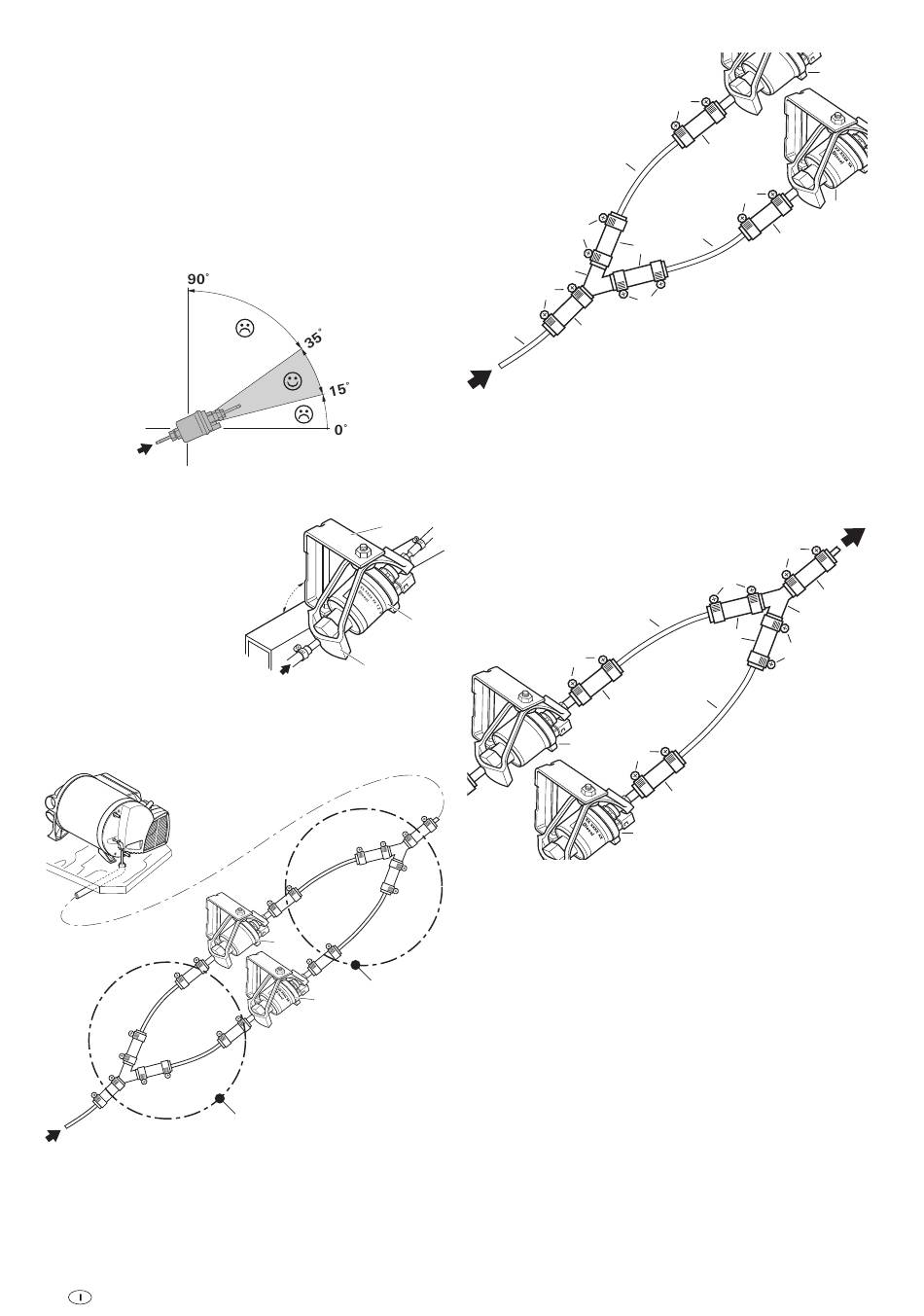

Posizione di montaggio della pompa dosatrice
Fissaggio della pompa dosatrice
Fissare la pompa dosatrice (1)
in un punto idoneo sul veicolo
utilizzando l'angolare (2) e il
supporto (3) forniti.
Montaggio della pompa di dosaggio nel
sistema carburante
4 = Pompa di dosaggio (serie)
5 = Pompa di dosaggio (in base all'altitudine),
contrassegnata con un etichetta adesiva verde)
12
2
90°
3
4
Dettaglio B
5
Lato pressione
Dettaglio A
Lato aspirazione
Dettaglio A – Lato aspirazione
9
6
9
8
7
6 = Raccordo a Y Ø 5 mm
7 = Elementi di riduzione 5 x 3,5 mm
8 = Tubo combustibile Ø 4 x 1 mm
9 = Fascette Ø 10 mm
10 = Tubo flessibile combustibile 3,5 x 3 mm (l = 40 mm)
Dettaglio B – Lato pressione
1
9
4
8 = Tubo combustibile Ø 4 x 1 mm
9 = Fascette, Ø 10 mm
10 = Tubo flessibile combustibile 3,5 x 3 mm (l = 40 mm)
11 = Raccordo a Y Ø 4 mm
9
10
8
9
8
7
7
9
9
8
10
8
10
9
10
5
4
5
9
10
11
9
