MAG Handschweißbrenner
1 Gasverteiler (4) in Brennerhals (5) stecken.
2 Düsenstock (3) in Brennerhals (5) und Stromdüse (2) in Düsenstock (3) einschrauben.
3 Gasdüse (1) auf Brennerhals (5) aufstecken.
4.2 Drahtführung montieren
HINWEIS
• Setzen Sie nur gasdichte, mit Kunststoff isolierte Drahtführungen ein, um eine sichere
Schutzgasabdeckung sowie eine definierte Stromkontaktierung zu gewährleisten.
• Blanke Führungsspiralen führen zu Schutzgasverlust und undefiniertem Stromübergang.
1
11
10
1
Gasverteiler
2
Brennerhals
3
Drahtförderschlauch
4
Haltenippel
Abb. 2

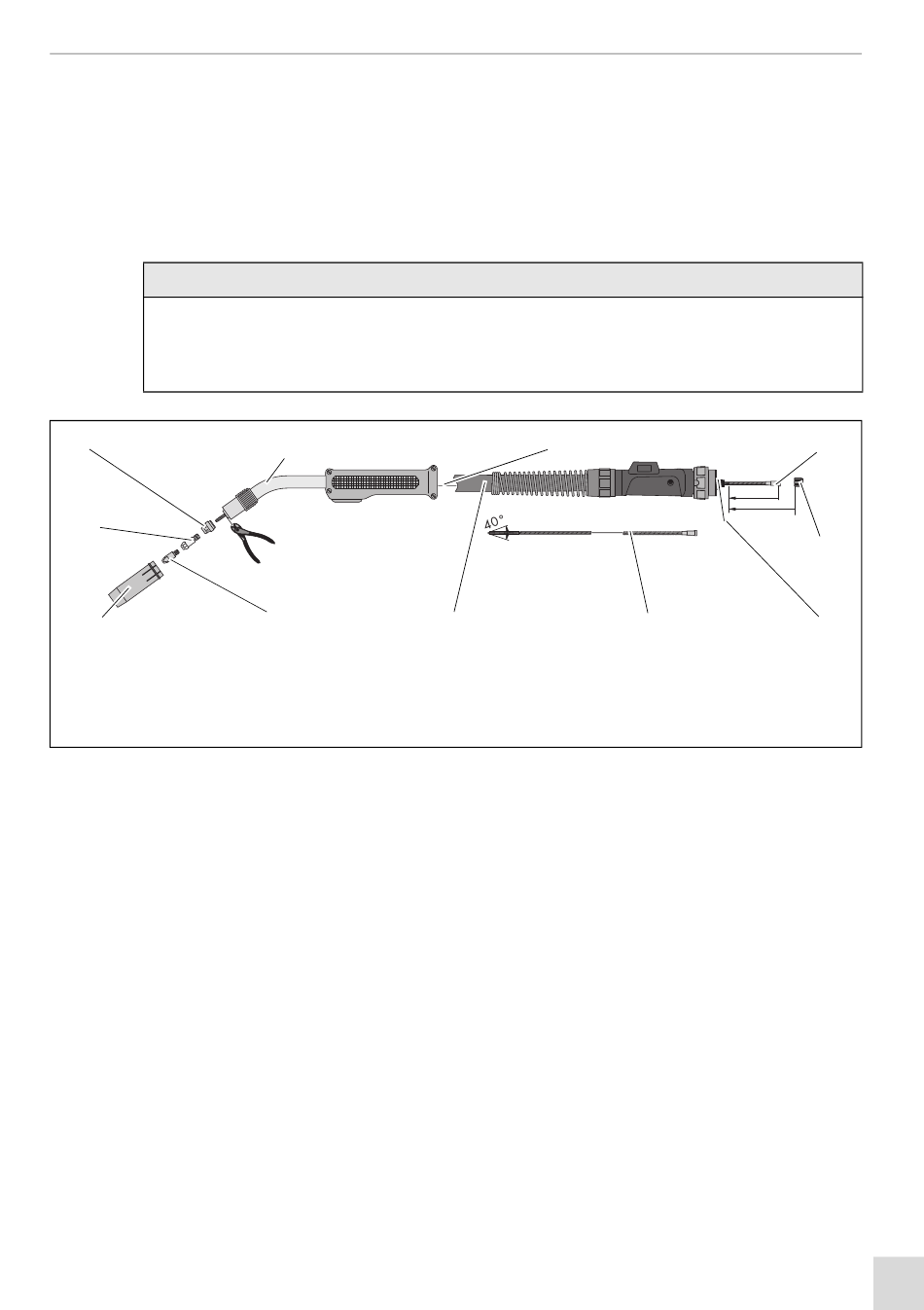

Drahtführung montieren
1 Schlauchpaket (8) gestreckt auslegen.
2 Gasdüse (10), Stromdüse (9), Düsenstock (11) und Gasverteiler (1) am Brennerhals (2)
entfernen.
3 Überwurfmutter (5) am Zentralstecker (6) abschrauben.
4 Führungsspirale (7) durch Drahtförderschlauch (3) bis Haltenippel (4) einschieben.
5 Überwurfmutter (5) handfest aufschrauben.
6 Überlänge von Führungsspirale (7) bündig am Brennerhals (2) abschneiden und
Führungsspirale (7) herausziehen.
7 Spiralenanfang im Winkel von ca. 40° anschleifen und Schnittstelle entgraten.
8 Angespitzte Führungsspirale (7) durch Drahtförderschlauch (3) bis Haltenippel (4)
einschieben.
9 Überwurfmutter (5) aufschrauben und festziehen.
10Gasverteiler (1), Düsenstock (11), Stromdüse (9) einschrauben und Gasdüse (10)
aufstecken.
BAL.0147 • 2018-11-09
2
9
5
Überwurfmutter
6
Zentralstecker
7
Führungsspirale
8
Schlauchpaket
3
8
9
10 Gasdüse
11 Düsenstock
