MAG Torches de Soudage
1
1 Buse gaz
2 Tube-contact

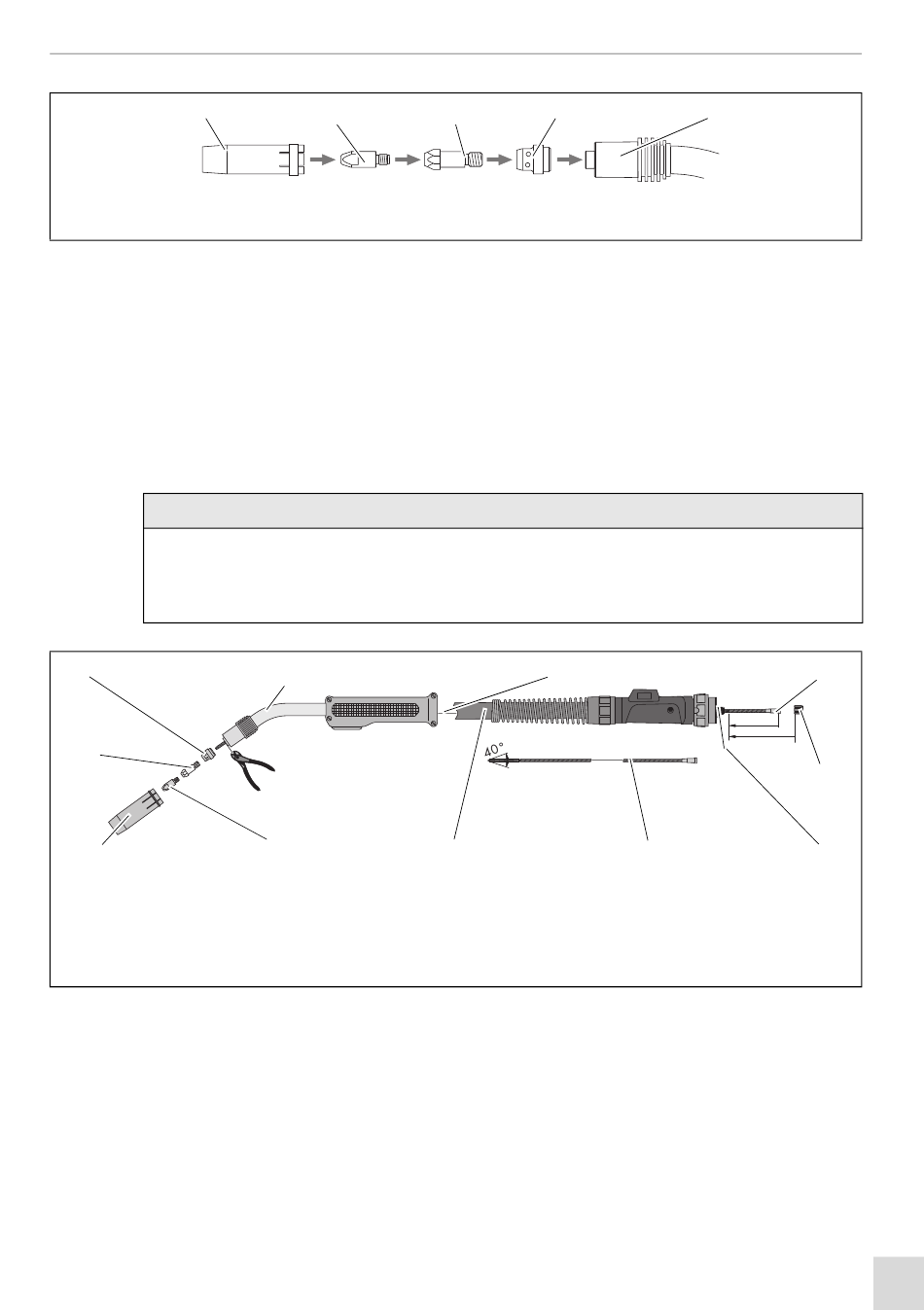

Fig. 1 Type 61GD/610D
1 Insérer le diffuseur de gaz (4) dans le col de cygne (5).
2 Visser le support tube-contact (3) dans le col de cygne (5) et le
tube-contact (2) dans le support tube-contact (3).
3 Placer la buse gaz (1) sur le col de cygne (5).
4.2 Assemblage de l'amenée de fil
AVIS
• N'introduisez que des amenées de fil étanches au gaz et isolées par du plastique pour
garantir une couverture sûre du gaz de protection ainsi qu'un contact électrique défini.
• Des gaines guide fil dénudées provoquent des pertes de gaz de protection.
1
11
10
1 Diffuseur de gaz
2 Col de cygne
3 Câble transport de fil
4 Embout de gaine
Fig. 2 Gaine guide-fil
1 Poser le faisceau (8) de façon allongée.
2 Desserrer la buse gaz (10), le tube-contact (9), le support tube-contact (11) et le diffuseur
de gaz (1) du col de cygne (2).
3 Dévisser l'écrou d'accouplement (5) sur le connecteur central (6).
4 Introduire la gaine guide-fil (7) à travers le câble transport de fil (3) jusqu'à l'embout de
gaine (4).
BAL.0147 • 2018-11-09
2
3 Support tube-contact
4 Diffuseur de gaz
2
9
5 Écrou d'accouplement
6 Connecteur central
7 Gaine guide-fil
8 Faisceau
3 4
5
3
8
9
10 Buse gaz
11 Support tube-contact
4 Mise en service
5
Col de cygne
7
Tube-contact
4
5
6
FR - 7
