Avec la sortie de barre de couleur : Allume la couleur
spécifiée avec l'élément de menu MAINTENANCE t
<FRONT PANEL> t SIGNAL BAR t READY COLOR.
Avec la sortie vidéo de la caméra : S'allume dans un
schéma de flux blanc.

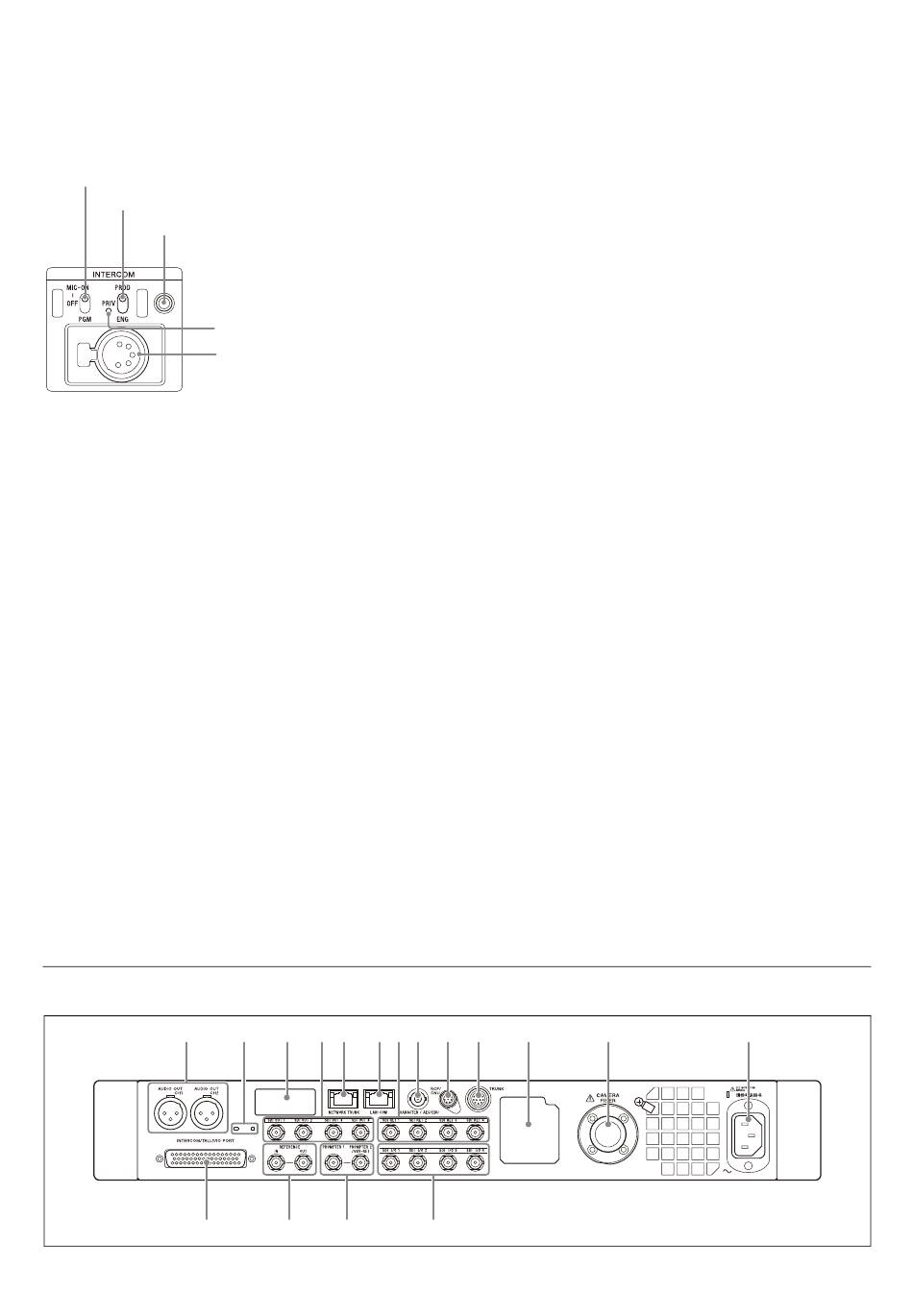

k Entrée/sortie audio INTERCOM et bloc de contrôle
Commutateur MIC/PGM (microphone/programme)
Commutateur INTERCOM (sélection d'interphone)
Bouton INTERCOM (ajustement d'interphone)
• Bouton INTERCOM (ajustement d'interphone)
Règle le niveau sonore du casque.
• Commutateur MIC/PGM (microphone/programme)
ON : Active le microphone du casque.
OFF : Désactive le microphone du casque.
PGM : Sélectionne la sortie du son programmé.
• Commutateur INTERCOM (sélection d'interphone)
Sélectionne la source de connexion d'entrée/de sortie du
signal d'interphone pour le connecteur INTERCOM sur le
panneau avant.
PROD : Connecte la ligne du producteur.
PRIV : Bloque la connexion à la ligne du producteur ou à la
ligne de l'ingénieur, permettant ainsi une communication
par interphone privée entre la CCU et la caméra.
ENG : Connecte la ligne de l'ingénieur.
• Témoin PRIV (privé)
S'allume lorsque l'interphone est en mode privé.
• Connecteur INTERCOM (XLR, 5 broches)
Connecte le casque d'interphone.
l Touche d'appel
Lorsque vous appuyez sur cette touche, un signal d'appel est
envoyé à la caméra ou au dispositif de contrôle externe (série
RCP-1000, etc.) raccordé(e) à cette unité. Utilisez-la si vous
souhaitez appeler l'opérateur de la caméra ou du dispositif de
contrôle externe via interphone afin de lui parler. Cette touche
s'éclaire en rouge lorsque vous appuyez dessus ou sur le
bouton d'appel d'un autre appareil.
Panneau arrière
1
qf
Témoin PRIV
Connecteur INTERCOM
2
3
4
5
6
qg
qh
m Port USB
Pour le raccordement à un dispositif USB.
n Touche personnalisable
Vous pouvez affecter une fonction à cette touche via le menu
CCU.
o Couvercle de filtre
Poussez le filtre dans la direction de la flèche tout en tirant
dessus pour le retirer.
Le filtre (une éponge noire) est placé sous le couvercle. Si le
filtre devient sale, vous pouvez le retirer et le nettoyer à l'eau
fraiche ou tiède. Si vous utilisez du détergent, utilisez une
solution neutre. Veillez à sécher le filtre avec précaution avant
de le replacer sur l'appareil.
p Commutateur POWER
Met le système de caméra complet sous et hors tension, y
compris l'unité, la caméra et le panneau de télécommande
série RCP-1000 raccordé au connecteur REMOTE de cette
unité. Commutez sur ? pour la mise sous tension et sur a pour
la mise hors tension.
q Témoins d'affichage d'état
REF IN (vert) : Indique la présence du signal d'entrée de
référence.
UNLOCK (rouge) : La référence en entrée n'est pas
verrouillée.
RCP/MSU : Affiche l'état lorsqu'il y a un panneau de contrôle
à distance connecté.
Allumé : Indique que l'appareil de contrôle externe (unité de
configuration principale MSU-1000/1500, panneau de
télécommande série RCP-1000 ou autre appareil) est
connecté.
Éteint : Indique que l'appareil de contrôle externe n'est pas
connecté.
Pour plus de détails, consultez « Menu NETWORK »
(page 30).
NETWORK : Réservé pour une utilisation future.
ALARM : S'éclaire lorsque des erreurs se produisent.
FAN STOP : S'allume lorsque le ventilateur est arrêté.
r Commutateur de verrouillage de menu
Verrouille l'utilisation de la zone de fonctionnement du menu
du panneau avant.
7
8
9
0
qa
qj
6
qs
qd
