VERIFICATIONS PRELIMINAIRES

Contrôler que le kit soit doté de tous ses composants
Tous les composants (mécaniques et électroniques) doivent être positionnés dans des endroits accessibles
A
et pouvant être facilement inspectés, à l'abri de l'humidité et des agents atmosphériques.
Vérifier que la longueur de câble fournie (4,5mètres, la partie à l'intérieur du profilé en métal comprise)
B
soit suffisante pour couvrir la distance du motoréducteur à la centrale do commande.
Le câble ne doit être ni rallongé ni raccordé.
Au cas où le kit soit également commandé par le bouton mural (ou par les 2 boutons muraux),
C
d'ouverture-fermeture doivent être des contacts "propres", NON PAS DES CONTACTS ALIMENTES.
Les boutons muraux (et/ou la domotique) doivent donner une impulsion, NON PAS une commande
continue; ils doivent fonctionner comme des boutons INSTABLES: une fois relâchés, ils doivent revenir
automatiquement dans leur position initiale.
Vérifier le coulissement correct de la porte dans le rail et enlever les éventuels systèmes de fin de course à
D
enclenchement ou de blocage, s'ils sont présents.
Il est utile de prévoir un interrupteur ON-OFF (non fourni), connecté à la carte
E
pour désactiver l'actionnement et la refermeture automatique.
Pour des dimensions de porte inférieures à 800mm en largeur, la barre doit être raccourcie, en retirant avec
F
précaution le câble à l'intérieur, et en le réintroduisant après avoir vérifié l'absence de bords coupants.

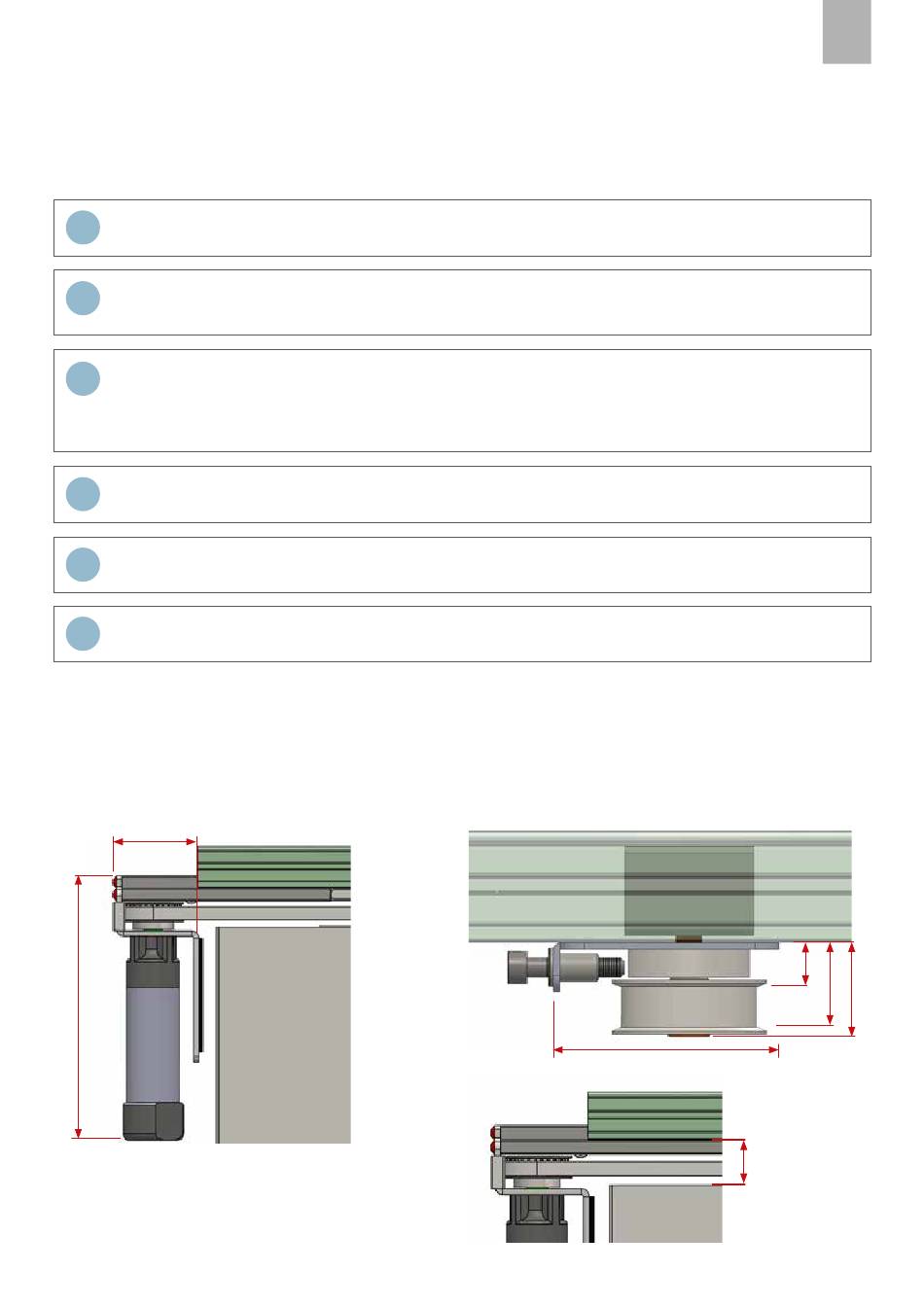

Dimensions du kit

Le système ne permet pas la disparition totale de la porte dans le contre-châssis.
Motoréducteur avec bride d'enclenchement sur
le contre-châssis
65
210
R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 20
Elle restera visible sur environ 65mm.
Poulie de guidage par tendeur de courroie
les contacts
(voir page 29 point 30),
15
70
30mm
Distance correcte
entre porte et rail
