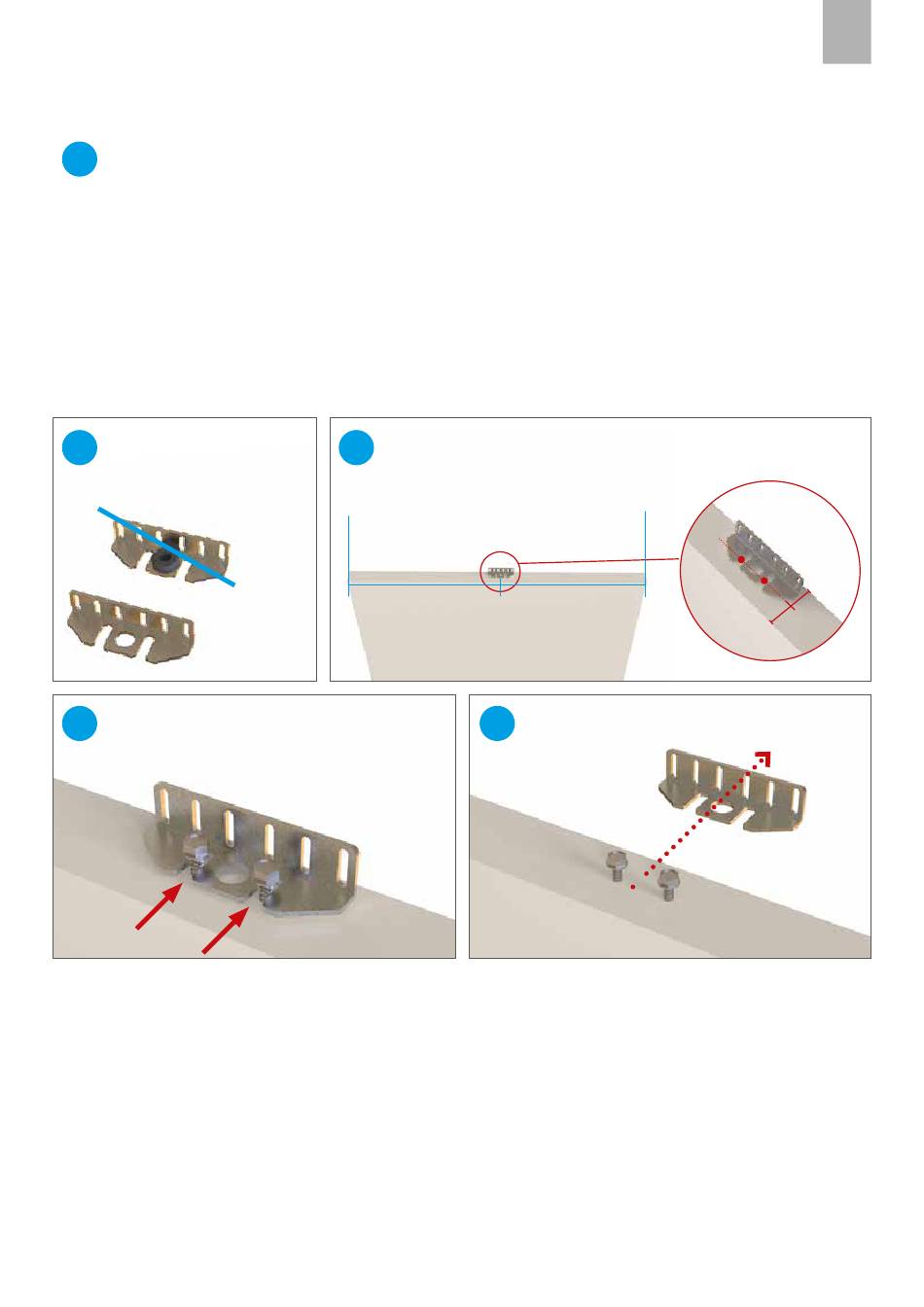

MONTAGE DES VERBINDUNGSBÜGELS FÜR
16
KASTENRAHMEN BASE UND DOORTECH
Je nach vorliegendem
A
SCRIGNO Kastenrahmenmodell
den Verbindungsbügel des
Riemens vorbereiten.
Für Bausatz Essential PRO
Für Bausatz BASE
und DOORTECH
(den Gummi
entfernen)
Die 2 Sechskantkopfschrauben einschrauben, aber
C
nicht festziehen.
R1387 DCM2461/SCRIGNO - OPEN2.0
Unter Verwendung des Bügels als Bezug die Position der 2 Bohrungen
B
in der Mitte der Tür kennzeichnen. Mit einem passenden Bohrer die
Tür bohren.
Schließanschlag
| pagina 72
Öffnungsanschlag
=
=
D
Die Bügel entfernen.
