Verifications Preliminaires; Dimensions Du Kit - Scrigno Antamatic Open 2.0 Manuel D'installation

Open
2.0

VERIFICATIONS PRELIMINAIRES

Contrôler que le kit soit doté de tous ses composants
Tous les composants (mécaniques et électroniques) doivent être positionnés dans des endroits accessibles et
A
pouvant être facilement inspectés, à l'abri de l'humidité et des agents atmosphériques.
Vérifi er que la longueur de câble fournie (4,5mètres, la partie à l'intérieur du profi lé en métal comprise)
B
soit su sante pour couvrir la distance du motoréducteur à la centrale do commande.
Le câble ne doit être ni rallongé ni raccordé.
Au cas où le kit soit également commandé par le bouton mural (ou par les 2 boutons muraux),
C
d'ouverture-fermeture doivent être des contacts "propres", NON PAS DES CONTACTS ALIMENTES.
Les boutons muraux (et/ou la domotique) doivent donner une impulsion, NON PAS une commande
continue; ils doivent fonctionner comme des boutons INSTABLES: une fois relâchés, ils doivent revenir
automatiquement dans leur position initiale.
Vérifi er le coulissement correct de la porte dans le rail et enlever les éventuels systèmes de fi n de course à
D
enclenchement ou de blocage, s'ils sont présents.
Il est utile de prévoir un interrupteur ON-OFF (non fourni), connecté à la carte
E
pour désactiver l'actionnement et la refermeture automatique.
Pour des dimensions de porte inférieures à 800 mm en largeur, la barre doit être raccourcie, en retirant
F
avec précaution le câble à l'intérieur, et en le réintroduisant après avoir vérifi é l'absence de bords coupants.

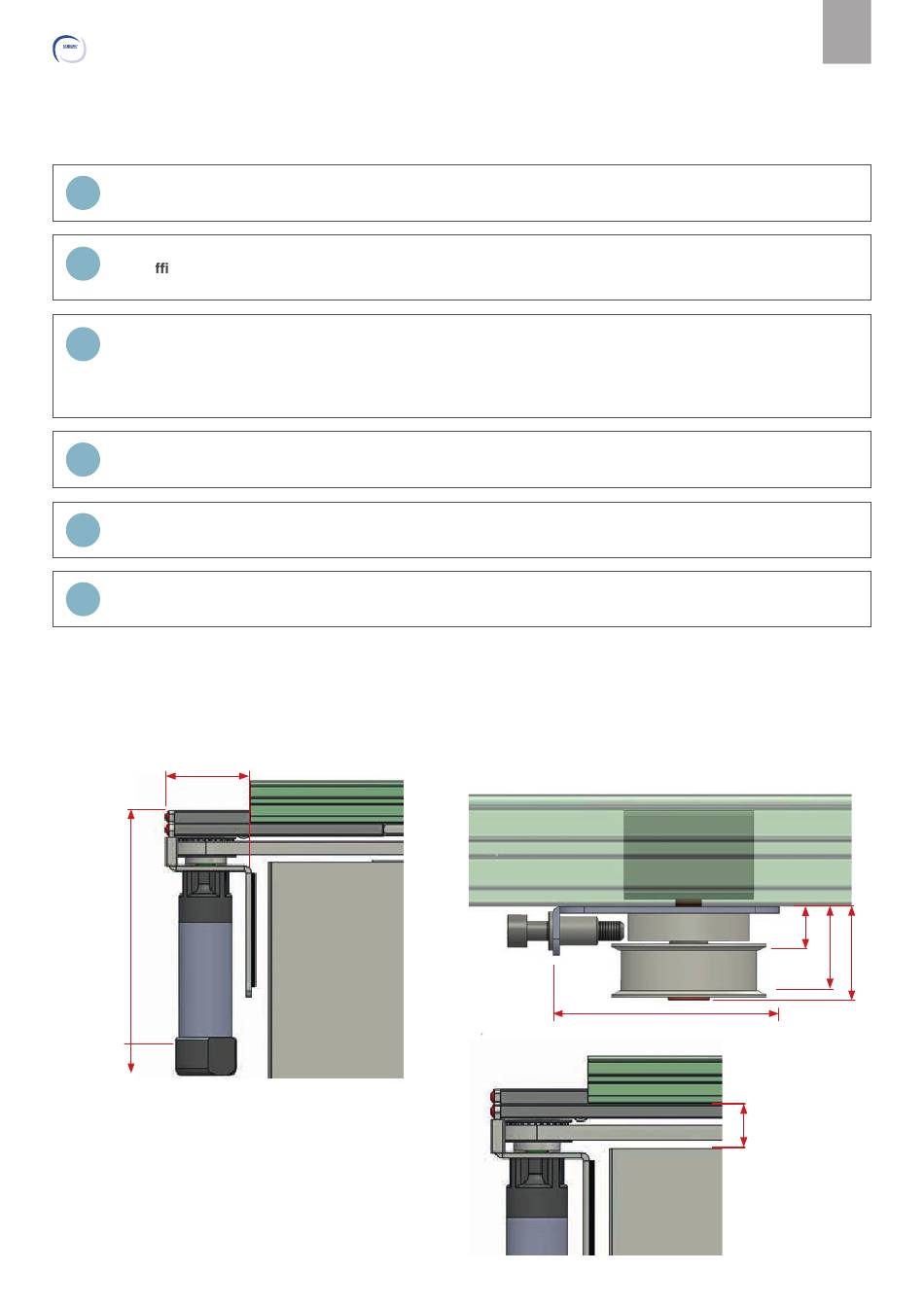

Dimensions du kit

Le système ne permet pas la disparition totale de la porte dans le contre-châssis.
Motoréducteur avec bride d'enclenchement sur le
contre-châssis
65
210
R1387 DCM2461/SCRIGNO | page 4
Elle restera visible sur environ 65 mm.
Poulie de guidage par tendeur de courroie
les contacts
(voir page 11 point 32),
15
70
30mm
Distance correcte
entre porte et rail
FRA
27 30
