Reely Aggressor R28 Notice D'emploi page 67

Bras transversal
Demi-axe transversal à la direction de marche, relie la suspension des roues (tourillon, fusée d'essieu et pivot de l'essieu avant) au châssis.
Stabilisateur transversal
Fil d'acier à ressort en U dont les extrémités sont reliées via des têtes sphériques à un bras transversal inférieur. La traverse de fil est fixée sur le milieu du
boîtier du différentiel et peut pivoter. Lors de la compression d´une roue, l´étrier comprime également l´autre roue. L´inclinaison latérale (le roulis) du véhicule
s'en trouve réduite dans les virages. Le stabilisateur transversal renforce en outre l'effet des amortisseurs hydrauliques, avant tout lors du débattement de la
roue. La force de rappel de la traverse de fil aide au débattement de l'amortisseur (contre le frottement dans le piston). Ceci assure le contact au sol de la roue
dans chaque situation.
Modèle réduit RC
« Radio Controlled » signifie : modèle « Remote Controlled », donc modèle de véhicule réduit radiocommandé
Amortisseur acoustique à résonance
L'amortisseur acoustique sert d'un côté à l'insonorisation, d'un autre côté à l'exploitation optimale de la puissance du moteur.
Carburateur à tiroir
Le déplacement du « boisseau dans le carburateur » permet de régler l'amenée d´air au moteur. En même temps, le pointeau conique d'une vanne à pointeau
(pointeau de ralenti) est déplacé, modifiant ainsi la quantité de carburant qui traverse le carburateur.
Démarreur à câble
Sert à démarrer le moteur à la main. Fait tourner le vilebrequin et, via la bielle, le piston, donc le moteur. Un ressort de rappel intégré fait rentrer le câble.
Servo
Servomoteur dont l'arbre tourne dans une plage angulaire limitée dans les deux sens et qui effectue une fonction de commande mécanique via levier.
Le levier de servo (bras de servo)
Levier, rondelle ou croisillon avec 4 leviers de commande qui transmet le mouvement de rotation du servomoteur via le levier de commande des roues.
Servo-reverse
Cette option sur l'émetteur de télécommande inverse le sens de rotation du servo.
Protecteur de servo
Articulation supplémentaire sur ressort entre le servo de direction et la barre d'accouplement. Cette articulation permet d´amortir les chocs brutaux, soudains
des roues articulées et d´éviter de les envoyer directement dans le servo.
Barre d´accouplement
Elle est composée le plus souvent de trois leviers mobiles reliés ensemble. Les barres d´accouplement extérieures ajustable en longueur relient les biellettes
de direction de la fusée d´essieu à la barre d´accouplement centrale mobile. Cette dernière est articulée à droite / à gauche par le servo de direction.

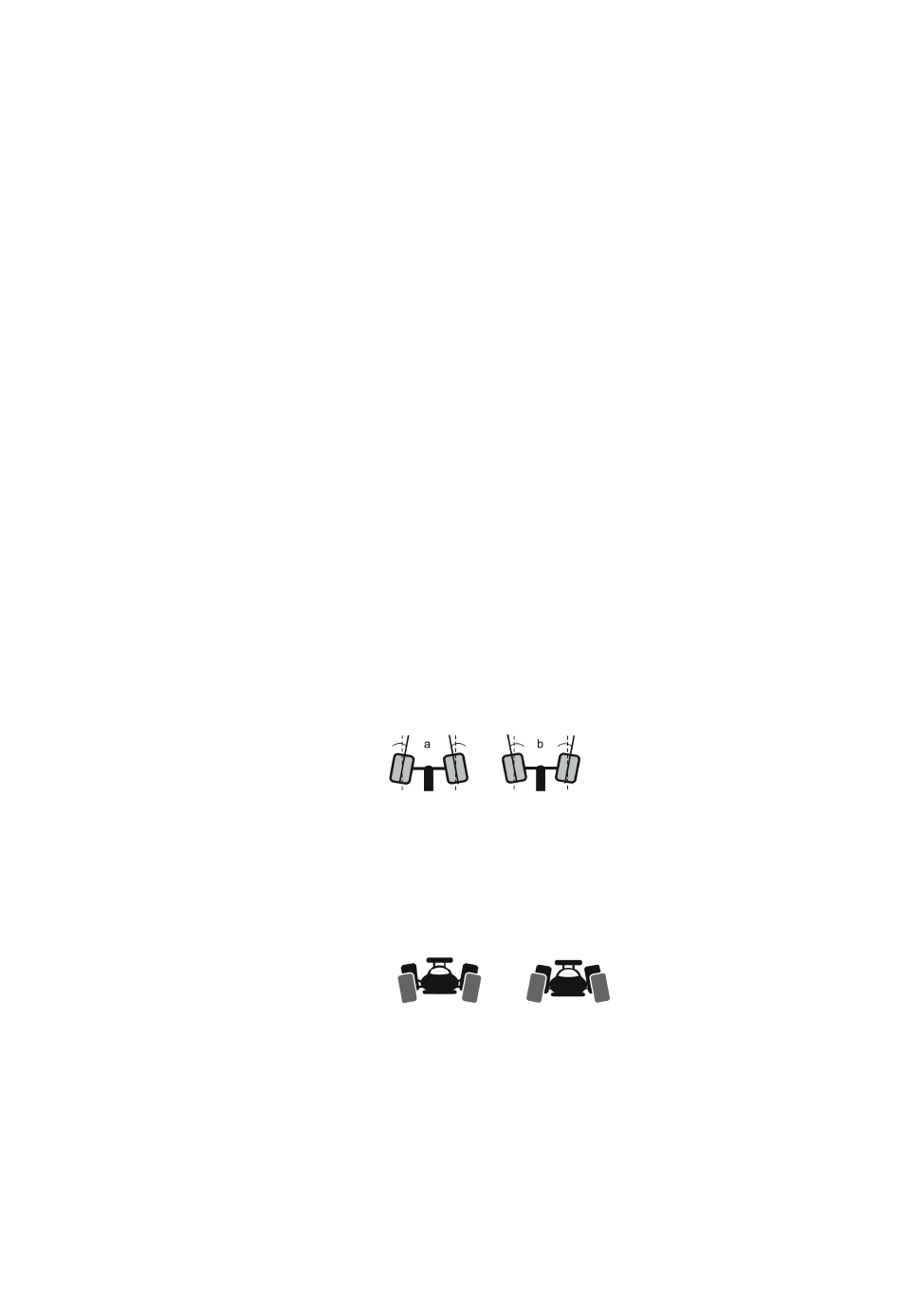

Voie
Position du niveau de la roue par rapport au sens de la marche :
a = Pincement, les roues sont dirigées vers l'intérieur
b = Ouverture, les roues sont dirigées vers l'extérieur
Levier sur porte-fusée
Bras de levier sur la fusée d'essieu (levier de direction). Déplacer la barre d'accouplement vers la droite et la gauche au moyen de ce levier permet de braquer
les roues.
Pare-chocs
Le pare-chocs (pare-buffles) en plastique résistant aux chocs assurant un amortissement optimal lors d'une collision frontale.
Déport de roue
Inclinaison du niveau des roues par rapport à la perpendiculaire :
a = déport positif
b = déport négatif
Réservoir de carburant
Le réservoir de carburant est relié à l'amortisseur acoustique à résonance par un flexible sur le raccord cannelé du couvercle. Pendant la marche, les gaz
d'échappement génèrent ainsi une surpression dans le réservoir. Cette surpression permet d'améliorer l'alimentation en carburant du carburateur.
Compensateur pour la conduite
Pour le réglage fin de la position neutre du servo. La compensation est supérieure aux déplacements des leviers télécommandés . Cela permet de déplacer
la position neutre du servo dans l'un ou l'autre sens.
Bloc de pincement des roues
Paliers arrières des bras transversaux inférieurs. Selon l'écartement des trous, les bras transversaux sont disposés dans un angle (pincement des roues) ou
parallèlement à l'axe longitudinal du véhicule.
a b
