f) Umrüstung auf automatisches Zweiganggetriebe (optional)
Funktion und Einstellung des Zweiganggetriebes
Auf der Kupplungsglocke sind zwei Ritzel mit unterschiedlicher Zähnezahl fest verschraubt. Die beiden Hauptzahnräder an der Fliehkraftkupplung sind über ein
Freilauflager miteinander verbunden. Der Schaltzeitpunkt ist drehzahlabhängig. In der ersten Fahrstufe wird die Motordrehzahl von dem kleineren Ritzel auf der
Kupplungsglocke auf das größere Zahnrad am Antriebsstrang übertragen, das Zahnrad für die zweite Fahrstufe läuft leer mit. Bei hohen Drehzahlen sorgt die
Fliehkraft dafür, dass der Hebel der Fliehkraftkupplung gegen einen Federwiderstand nach außen gezogen wird und in den Mitnehmer am Zahnrad der zweiten
Fahrstufe eingreift. Die Motordrehzahl wird jetzt von dem größeren Ritzel der Kupplungsglocke auf das kleinere Zahnrad im Antriebsstrang übertragen, das
Zahnrad der ersten Fahrstufe läuft über das Freilauflager nach. Der Schaltzeitpunkt des Zweiganggetriebes kann eingestellt werden.
Einbau des Zweiganggetriebes
Beim Einbau des Zweiganggetriebes muss außer dem Mitteldifferenzial (Hauptzahnrad) auch die Kupplungsglocke gegen eine Kupplungsglocke mit zwei
Ritzeln getauscht werden. Entfernen Sie die RC-Einbauplatte und bauen Sie das Hauptzahnrad und das Mitteldifferenzial aus, wie vorstehend beschrieben.
Wechseln der Kupplungsglocke
• Lösen Sie den E-Ring von der Motorwelle und ziehen Sie die Kupplungsglocke nach vorne ab.
• Entnehmen Sie das Kugellager und setzen Sie es in die Kupplungsglocke des Zweiganggetriebes ein. Schieben Sie die Kupplungsglocke mit den zwei
Ritzeln auf die Motorwelle und sichern sie mit den Unterlegscheiben und der Innensechskantschraube.
• Setzen Sie das Zweiganggetriebe zwischen Kardanwellen-Lagerbock und Bremsenhalterung ein und verschrauben Sie die RC-Einbauplatte:
• Überprüfen Sie erneut Ausrichtung und Zahnflankenspiel des Antriebs.
Wenn Sie als Tuningmaßnahme die Übersetzung Ihres Fahrzeuges ändern und nur die Kupplungsglocke gegen eine Kupplungsglocke mit anderer
Zähnezahl tauschen wollen, so brauchen die RC-Einbauplatte und das Hauptzahnrad (Mitteldifferenzial) nicht ausgebaut zu werden.
Es genügt dann, die vier Schrauben der Motorbefestigung zu lösen und den Motor soweit zu verschieben, dass sich die Kupplungsglocke abziehen
lässt.
Einstellen des Schaltzeitpunktes am 2-Ganggetriebe (optional)
Der Federwiderstand der Fliehkraftkupplung und damit der Schaltzeitpunkt
kann an einer Madenschraube eingestellt werden.
Setzen Sie das Modell so ab, dass die Räder frei drehen können.

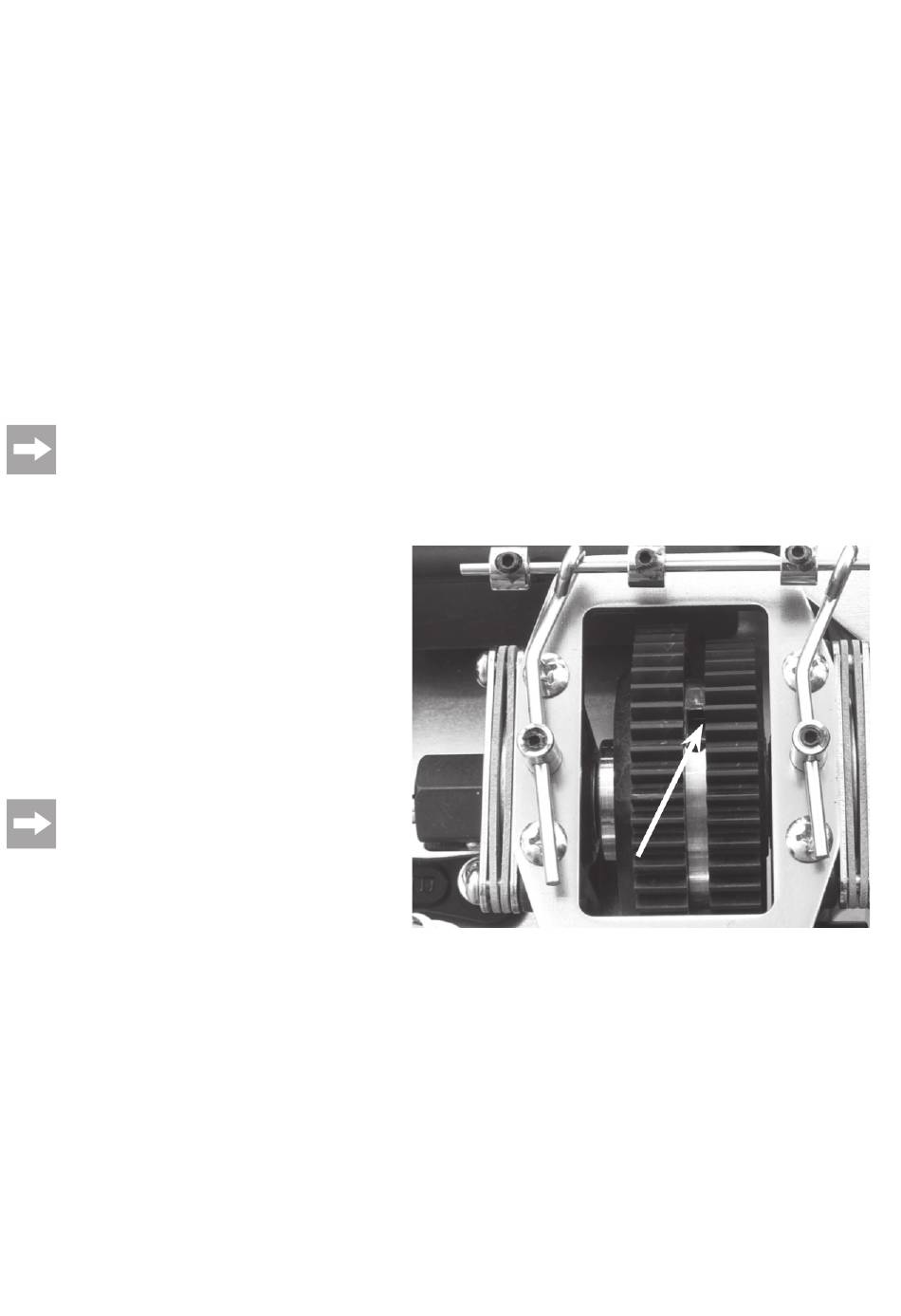

Drehen Sie die Hauptzahnräder am 2-Ganggetriebe bis die Aussparung
in der Abdeckung des Zweiganggetriebes zu sehen ist. Sie erreichen die
Madenschraube von der linken Seite.
Hineindrehen der Schraube: Die Federvorspannung wird erhöht. Es
wird eine höhere Drehzahl benötigt, damit der Mitnehmer greift. Das Ge-
triebe schaltet später.
Herausdrehen der Schraube: Die Federvorspannung wird geringer. Es
wird eine niedrigere Drehzahl benötigt, damit der Mitnehmer greift. Das
Getriebe schaltet früher.
Wenn Sie als Einsteiger Probleme mit der Fahrgeschwin-
digkeit haben, empfehlen wir, den Schaltzeitpunkt so weit
nach hinten zu verlegen, dass das Modell überhaupt nicht
in den zweiten Gang schaltet.
