Description des composants
UMC100.3

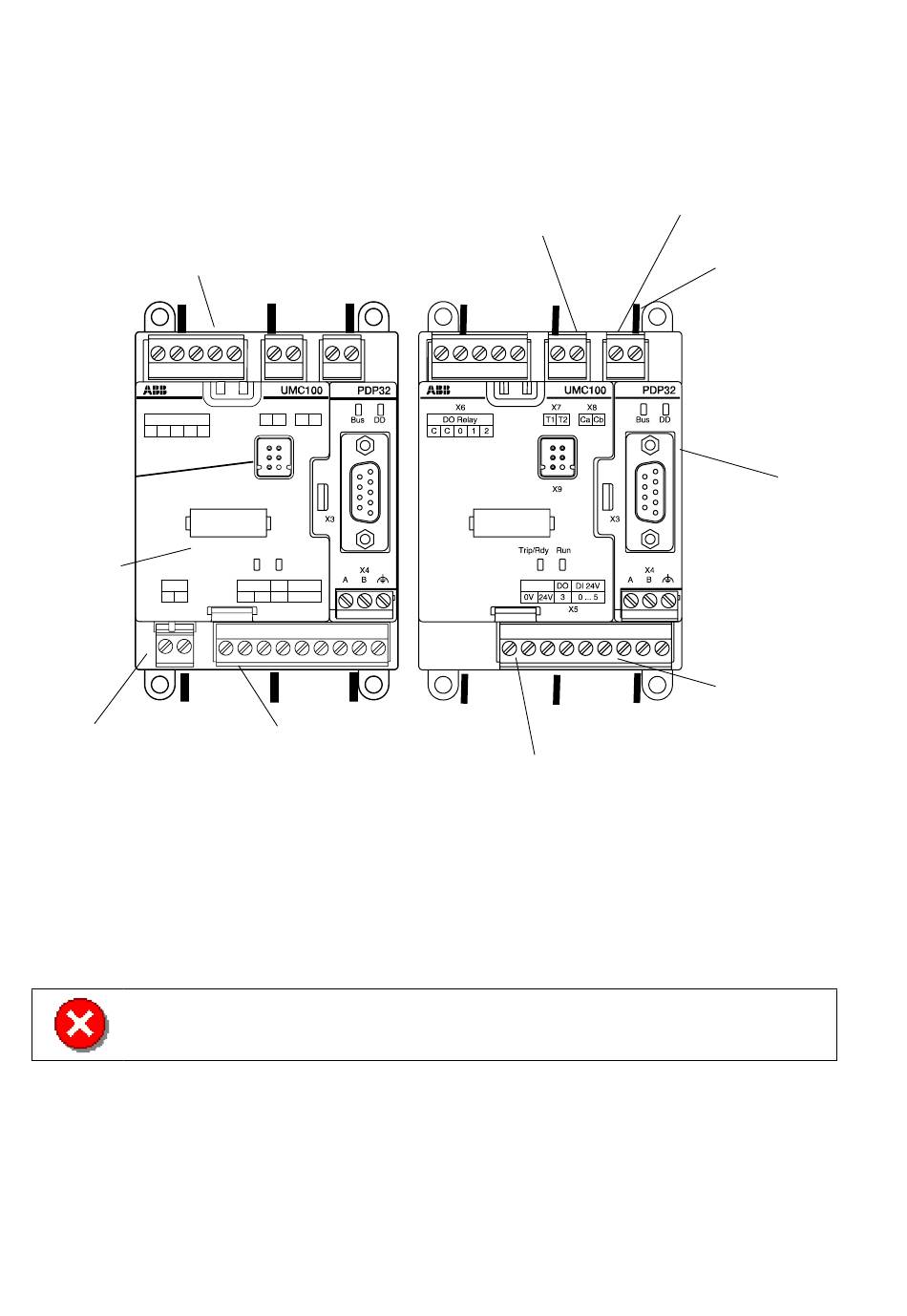

Le schéma suivant montre les bornes et les éléments de surveillance et de fonctionnement de l'UMC100.3.
L'UMC est illustré avec PDP32 par exemple, pour une interface de communication.
Relais de sortie
(racine commune
et contacteurs)
X6
DO Relay
C
C
0 1 2
Raccordement
pour le panneau
de commande
Étiquette
avant,
Power
ex. : pour
N L
X10
adresse
esclave
Tension d'alimentation
110-240V AC/DC
Après la mise sous tension, l'UMC100.3 exécute un auto-test de son matériel et vérifier la configuration en termes de cohérence.
En cas de défaillance, un défaut d'auto-test est généré et signalé. L'appareil doit alors être remplacé.
Après un auto-test réussi, l'UMC entre dans l'état de fonctionnement.
Pour l'alimentation 24V DC, une unité d'alimentation SELV ou PELV doit toujours être utilisée.
Édition décembre 2016
X7
X8
T1 T2
Ca Cb
X9
Trip/Rdy
Run
Out
DO
DI 24V
0V 24V
3
0 ... 5
X5
24V DC, GND pour
l'alimentation des
modules d'extension
Bornes de raccordement
pour sondes PTC
Power
Tension d'alimentation
24V DC, GND
- 11 -
Bornes de raccordement
pour la communication avec
les modules d'extension
Chemin du courant
(pour mesurer
le courant du moteur)
Interface de communication
pour PROFIBUS. Des
adaptateurs pour Modbus
RTU et DeviceNet sont
également disponibles
Bornes de raccordement
pour les entrées binaires
