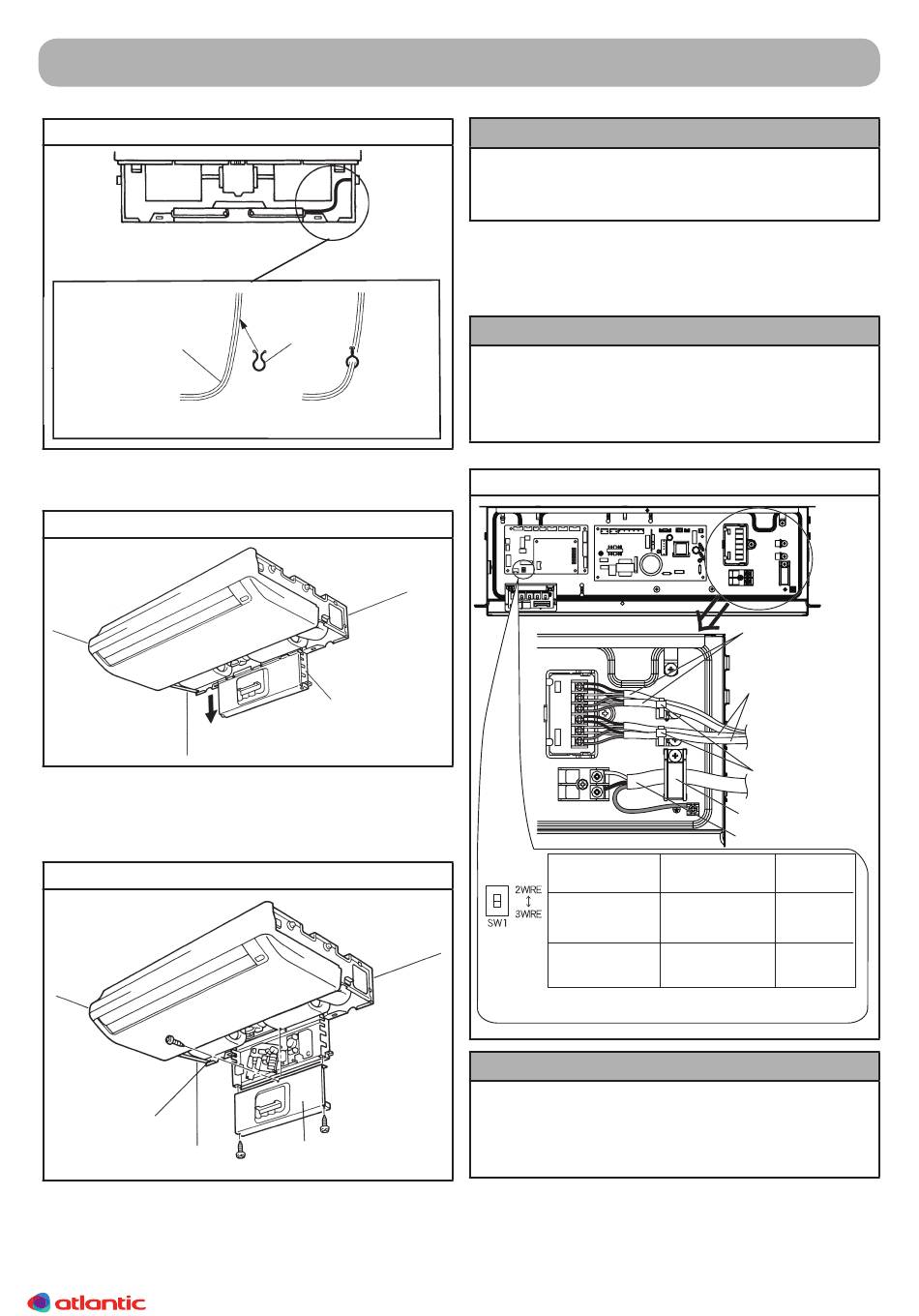

Fig. 45
Câbles
Retirez le câble
2. Tirez sur le boîtier électrique.
Fig. 46
3. Enlevez le couvercle du boîtier électrique en
retirant les 3 vis (Fig. 46).
Fig. 47
Châssis
PROCÉDURE D'INSTALLATION
Collier
Installez le câble
Boîtier électrique
Boîtier électrique
I ATTENTION
• Prenez garde de ne pas coincer les câbles
électriques entre le boîtier électrique et le
châssis pendant toute l'installation.
4. Après câblage complet, fixez les câbles avec
les colliers rilsan (moyen) fournis en acces-
soire comme indiqué Fig. 48.
I ATTENTION
• Lors du réglage du micro-interrupteur (SW1).
assurez-vous de mettre hors tension pour ne
pas endommager la carte électronique de l'uni-
té intérieure.
Fig. 48
Connexion des câbles
de la télécommande
DIP switch
Paramétrage du
(SW1)
micro-interupteur
(SW1)
*1: si vous connectez le câble de la télécommande à la borne Y3,
la télécommande UTY-RNRY ne fonctionnera pas.
I ATTENTION
• Ne pas confondre le câble de la télécom-
mande avec celui l'unité intérieure et le câble
d'alimentation. Cela pourrait provoquer des
dysfonctionnements.
Câble de latélécommande
Y1: Rouge,
Y2: Blanc,
Y3: Noir
X1, X2:
bus de communication
Collier (Moyen)
(Accessoire)
Serre-câble
L, N: Cable d'alimentation
Uniquement
Uniquement
filaire 2 fils
filaire 3 fils
Y1:Non polarisé
Y1:Red
Y2:Non-polarisé
Y2:White
Y3:ne pas connecter *1
Y3:Black
2WIRE
3WIRE
(réglage d'usine)
